< 1. 제품 소개 >

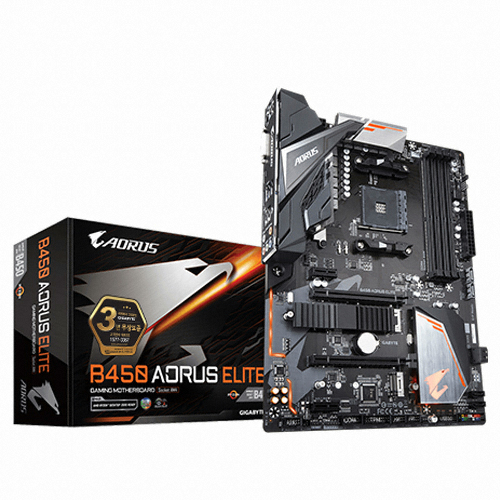

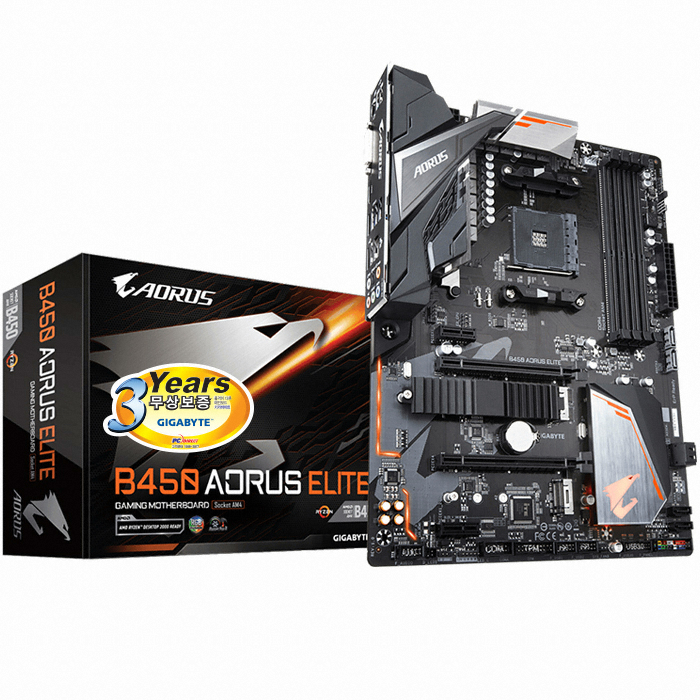

이번에 사용해 볼 제품은
뛰어난 AORUS 감성을 느낄 수 있고 450 칩셋이 장착되어 가성비 좋은
GIGABYTE B450 AORUS ELITE 입니다.

4+3 페이즈 하이브리드 디지털 전원부로 안정적인 전원공급이 가능해

성능적인 부분이 뛰어나고

듀얼 M.2지원 , RGB Fusion , 리프레쉬 UEFI 듀얼 BIOS 등 여러 기능도 지원합니다.

그리고 B450 칩셋이 장착 된 ATX 규격의 메인보드여서

고성능 CPU 쿨러 , 그래픽카드 , 램 외 사운드카드 ,캡쳐 보드 등

부품 별 간섭에서 좀 더 여유롭다는 큰 장점이 있으며

다른 제조사 M-ATX 규격의 메인보드 가격때여서 가성비가 상당히 좋습니다.

< 2. 개 봉 >

무상 AS 기간은 3년이며
GIGABYTE 메인보드는 (주)피씨디렉트 , (주)제이씨현를 통해 국내 출시되며
제가 사용할 제품의 유통 기업은 (주)피씨디렉트 입니다.

박스 외형 상당히 멋지게 디자인 되어 있으며

제품 관련 S/N , 스펙 , 특징이 자세히 표기되어 있습니다.

내부 튼튼하고 안전하게 포장되어 있으며

구성품은 메인보드 , 사용 설명서 , 설치 프로그램 DVD , AORUS 로고 엠블렘

SATA 케이블 2개 , M.2 나사 1 Set 입니다.

사용 설명서

레이아웃 , 램 소켓 관련 , BIOS 관련 설명 등

그림과 한글로 자세하게 적혀 있으니 사용 전 꼭 한번 읽어보시길 바랍니다.

메인보드 정전기 방지 비닐로 안전하게 포장되어 있으며
따로 봉인 씰 스티커는 없습니다.

< 3. 전체 살펴보기 >

GIGABYTE B450 AORUS ELITE는 ATX 규격이라

확장성이 좋고 다른 부품과의 간섭이 적다는게 큰 장점입니다.

최근 원컴 방송도 많이하는데 캡쳐보드 , 사운드 카드 등을 장착할려면

ATX 이하는 사용하기 까다로우며

조립시 CPU쿨러 , 튜닝 램(방열판 달린 램) , 그래픽카드 백플레이트 등

간섭 부분을 많이 고려해야합니다.

ATX는 그런 불편한 점(확장성,간섭)에서 좀 더 여유로워서 큰 장점이라 할 수 있습니다.

저 같이 시스템 자주 바꾸거나 다양한 부품을 사용한다면 ATX 규격이 최고입니다.

USB 3.1 등 여러 포트를 지원하며

I/O 쉴드 일체형으로 되어있어 조립시 빼 먹는 일 없고 깔끔해서 좋습니다.

4+3 페이즈 하이브리드 디지털 전원부에 알루미늄 히트 싱크가 부착되어져 있어

일반적인 전원부에 비해 성능, 전력 효율, 쿨링 효율 등에서 뛰어납니다.

CPU 전원 8핀 1개이며 CPU 팬 전원 4핀 1개 있습니다.

AMD(소켓AM4)이며 라이젠 1세대 ~ 3세대 CPU 지원합니다.

SYS 팬 전원 핀 / 12V RGB 전원 핀이 있으며 메모리 소켓 4개입니다.

최대 64G 까지 장착 가능하며
DDR4 3200 / 2933 / 2667 / 2400 / 2133 MHz 램 지원합니다.
소켓별 번호 확인 후 싱글/듀얼모드로 사용하면 됩니다.
듀얼 모드가 성능 좀 더 좋기 때문에 가급적이면 듀얼 모드로 사용하세요.

중앙 부분 SYS 팬 전원 핀 / LED CPU 전원 핀 / M BIOS 칩이 있습니다.

리프레쉬 UEFI 듀얼 BIOS를 지원합니다.

듀얼 M.2 지원(NVMe RAID)하여 NVMe PCIe SSD 익스트림 성능을 제공하며

M.2 메탈슬롯+더블 록킹 브라켓이 적용되어 튼튼하고 안정적으로 사용 가능합니다.

그래픽카드 2개 (CrossFire) 지원합니다.

M.2 전용 알루미늄 히트 싱크 1개 기본 제공되어서
발열 높은 M.2 NVME SSD도 문제 없이 사용 가능하며
나사 위치 이동이 가능해 M.2 규격 호환성도 좋습니다.

AUDIO - Realtek ALC892 코덱 , 7.1채널 / SPDIF 출력 지원하며

고품질 캐패시터 장착되어 있습니다.

LAN - Realtek GbE 칩 탑재되어 있습니다. (10/100/1000M bit 지원)

하단부

AUDIO , USB 2.0 , SYS 팬 전원 , USB 3.0 전면 , 케이스 전원 , SATA 포트 등

전원 관련 여러 포트가 위치해 있습니다.

GIGABYTE B450 AORUS ELITE 메인보드는 오버클럭을 지원하기 때문에

오버 클럭 잘못했을시 초기화를 하고 싶다면

케이스 전원 포트 윗 부분에 위치한 CLR CMOS 핀을 이용해 BIOS 초기화가 가능합니다.

방법은 PC 전원을 끈 상태에서 일자 드라이버 같은걸 이용해

핀 2개를 연결(쇼트) 시킨 후 PC 전원을 켜면 바이오스 초기화가 됩니다.

그리고 LED Debug 기능이 있어

시스템 전원 이상시 LED 점등이 되어 어디가 문제 있는지 쉽게 확인할 수 있습니다.

칩셋 발열 제어를 위해 멋진 AORUS 로고가 새겨진 알루미늄 방열판이 부착되어 있으며

SATA 포트 6개 지원합니다.

메인보드 뒷면 - 두꺼운 CPU 백패널이 부착되어 있으며
조립시 회로 패턴 스크래치 , 파손으로 인한 불량은
무상 AS 기간내라도 거부될수 있으니 조심하세요.
일체형 I/O쉴드 분리 가능하며 나사 풀면 됩니다.

< 4. 조 립 >

CPU 걸쇠 올리고 표시 된 방향에 맞게 장착하면 됩니다.

쉽지만 핀 홈 제대로 안 맞춘 경우 CPU 핀 손상이 발생할 수 있으니 주의하세요.

- 쿨러 장착 방법 -

AMD 기본 쿨러는 백플레이트에 나사 체결 방식이기 때문에

쿨러 걸치대 부분 2개만 분리하고 백플레이트에 나사 체결하면 됩니다.

사제쿨러 중 걸쇠 형태이면

따로 분리 할 필요 없이 처음 기본 상태에서 걸쇠에 걸치면 됩니다.

AMD CPU 쿨러 같은 경우 여러 방식이 있기 때문에

CPU 쿨러 장착 방식에 따라 걸쇠 부분 , 백플레이트 분리해야 하는 경우가 발생합니다.

CPU 쿨러 장착 후 걸쇠나 백플레이는 잘 보관하세요.

간혹 잃어버리면 나중에 CPU 쿨러 바꿀때나 AS 받을때 곤란한 경우가 발생할 수 있습니다.

ATX 규격이라 제가 사용하는 CPU 쿨러 / 램 / 그래픽카드 간섭 없이 장착 사용 가능합니다.

제 시스템 RGB LED와 잘 어울리고

AORUS 로고가 강력하게 빛을 내어 너무 멋집니다.

사용하는 시스템 중 (CPU쿨러 , 메모리 , 그래픽카드) RGB Fusion 을 지원하면

Sync 동기화 적용이 가능해 더욱 화려하게 꾸밀 수 있습니다.

< 5. BIOS , 프로그램 >

기가바이트 코리아 공식 홈페이지를 통해

최신 BIOS , 프로그램을 받을 수 있습니다.

https://www.gigabyte.com/kr

- BIOS 업데이트 -

조립 후 BIOS 접속하거나 CPU-Z를 통해 BIOS 버젼(날짜)를 확인할 수 있습니다.

PC 사용중 이상 관련 문제가 발생하거나
부품 교체 등 호환 관련 문제가 발생한다면 최신 버젼으로 업데이트 해야하며
사용하는데 아무 문제 없고 불편함이 없다면
업데이트 안하고 사용해도 됩니다.
최근 출시 된 라이젠 3세대 (Zen 2) CPU 같은 경우는
가급적이면 최신으로 업데이트하는게 좋습니다.

현재 BIOS 버젼이 낮아서 최신 BIOS로 업데이트 해보겠습니다.

기가바이트 코리아 공식 홈페이지 제품 지원을 통해

해당 모델 (GIGABYTE B450 AORUS ELITE 1.0) 최신 BIOS 확인 및 다운로드 합니다.

다운로드 한 최신 BIOS 압축을 푼 후 FAT32 방식으로 포멧한 USB에 복사

BIOS - M.I.T 가장 아래 부분 Q-Flash 클릭하거나

오른쪽 아랫 부분 화살표 누른 후 Q-Flash 클릭해도 됩니다.

Update BIOS 선택

USB에 복사한 최신 BIOS 선택/ 오른쪽 화살표 클릭

Press to Start 클릭하면 업데이트 진행되며 % 표시 됩니다.

예상 소요 시간은 3~7분 정도 예상됩니다.

업데이트가 끝나면 자동적으로 시스템 재부팅이 되며

BIOS 버젼 확인하면 최신 BIOS로 업데이트 된 걸 확인할 수 있습니다.

- BIOS 살펴보기 -

BIOS 접속하면 가장 먼저 시스템 - 언어 , 날짜/시간 바꾸는걸 가장 먼저해야합니다.

언어는 안 바꾸고 사용해도 문제 없지만

날짜 / 시간 안 맞으면 사용 중 오류가 발생 할 수 도 있으니

날짜 /시간은 현재 시점으로 꼭 맞추세요.

M.I.T. - 오버 클럭킹 설정 가능합니다.
CPU 클럭
램 클럭 - 타이밍
CPU / 메모리 전압

그 외 스마트 팬 5 설정이나 Q-Flash 사용 가능합니다.

BIOS 기능

부팅 순서 , 풀 스크린 로고 (전원 켜면 큰 AORUS 로고 표시) , 빠른 부팅 설정

BIOS 관련 비번 설정이 가능합니다.

주변장치

메인보드 장치 관련 설정 가능합니다. (NVMe , LAN , SOUND 등)

그리고 주변 LED를 통해 메인보드 LED 색상 변경/모드 변경 가능합니다.

칩세트

저장 장치 관련 설정 가능합니다.

전원 관리

시스템 전원 관련 설정이 가능합니다.

간혹 마우스 , 키보드 건들였는데 전원이 켜진다는분이 있는데

전원 관리 설정을 하면 됩니다.

저장 및 종료

BIOS 설정 변경을 했다면 저장 후 셋업 끝내기를 해야

재부팅 되면서 설정 변경한게 적용됩니다.

혹시나 오버클럭 시도하다 BIOS 설정이 꼬여서 어떻게해야할지 모르겠다면

Load optimized Defaults 클릭 후 OK 저장 후 셋업 끝내기를 하면

BIOS 초기 설정으로 변경됩니다.

그리고 오버클럭 후 설정한 값을 저장하고 싶을때

Profiles 저장하고 사용 중

나중에 오버클럭 풀고 사용하다가 다시 오버클럭을 하고 싶을때

Profiles 로드로 기존에 저장한 BIOS 정보를 불러올수 있어 편리합니다.

- 프로그램 -

기가바이트 코리아 공식 홈페이지 제품 지원을 통해

해당 모델 (GIGABYTE B450 AORUS ELITE 1.0) 프로그램 다운로드 하거나

동봉 된 CD/DVD 를 이용해 설치하면 됩니다.

윈도우 10 같은 경우 대부분 자동 설치가 되어 바로 사용 가능합니다.

AMD 칩셋 드라이버는 꼭 설치 설치사용하세요.

AMD 공식 홈페이지에서 AMD 칩셋 드라이버 최신 버젼 다운로드 가능합니다.
https://www.amd.com/ko/support

RGB Fusion 을 지원하는 CPU쿨러 , 메모리 , 그래픽카드을 사용하고 있다면

RGB Fusion 프로그램을 이용해 Sync 동기화 적용이 가능해

더욱 화려하게 시스템을 꾸밀 수 있습니다.

여러 색상/모드로 설정이 가능하며
RGB LED가 거슬리면 off 해서 사용해도 됩니다.

< 6. 성능 테스트 및 오버 클럭 >

- 시스템 사양 -
모니터: LG전자 울트라기어 27GK750F
CPU: AMD 라이젠 5 3600 (마티스)
M/B: GIGABYTE B450 AORUS ELITE 피씨디렉트
VGA: COLORFUL iGAME 지포스 GTX1080 Ti VULCAN AD D5X 11GB
RAM: 마이크론 Ballistix DDR4 16G PC4-21300 CL16 텍티컬 트레이서 RGB (8Gx2)
삼성전자 DDR4 8G PC4-19200 x 2 = 총 16G (오버클럭용)
SSD: 마이크론 Crucial MX500 아스크텍 (250GB)
PSU: 마이크로닉스 Classic II 750W 80PLUS Bronze 230V EU HDB
케이스: 마이크로닉스 Master Z4 강화유리
CPU 쿨러: CHENGLIN SHARKHAN APEX4 파힐리언 RGB (WHITE)
