< 1. BATTLE-AX Z490M-PLUS 제품 소개 >

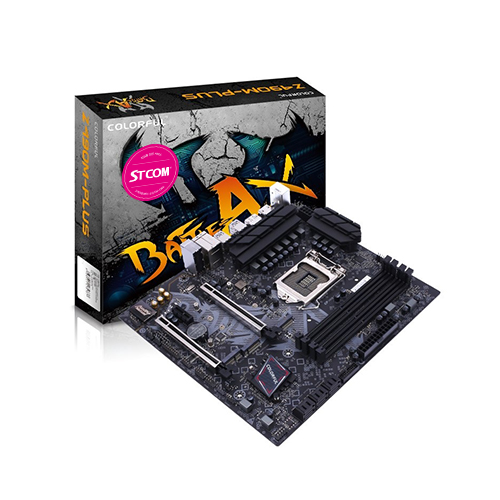

이번에 사용해 볼 제품은 인텔 10세대 프로세서 지원 국내 출시 된 Z490 메인보드 중

가장 저렴한 가격에 출시 된 COLORFUL BATTLE-AX Z490M-PLUS V20 STCOM 입니다.

COLORFUL사의 BATTLE-AX (보급형) 모델로써 현재 14~15만원대로 판매하고 있습니다.

인텔 10세대 CPU 시리즈를 완벽 지원하며

업계 최고 수준의 품질 테스트로 안정성이 높아졌습니다.

Z490 칩셋이 탑재 된 메인보드 임에도 불구하고

B460 칩셋과 가격 차이가 크게 나지 않아 가성비가 상당히 좋은데

과연 성능은 어떤지 살펴보겠습니다.

최근 COLORFUL사에서 Intel,AMD CPU를 지원하는 메인보드를 많이 출시하고 있습니다.

BATTLE-AX (보급형) , CVN (게이밍) , VULCAN X (고급형) 라인을 탄탄하게 다졌으며

가격 대비 성능이나 기능이 상당히 뛰어나며 메인 보드 제조 기술력 발전 속도가

굉장히 빠른것 같습니다.

20년간 컴퓨터 전문 유통해 온 STCOM만의 차별화 된 서비스 정책과

COLORFUL의 뛰어난 가성비가 만나 메인보드를 저렴한 가격에 구매만 하면

프리미엄급의 서비스를 받을 수 있어 3년 동안 제품 고장 걱정 없이

안심하고 사용 할 수 있어 좋습니다.

< 2. 개 봉 >

박스 외부 STCOM 유통 인증 스티커가 붙여져 있으며

COLORFUL BATTLE-AX Z490M-PLUS V20 STCOM 메인보드의

특징 , 기능 , SN , 제원이 자세하게 표기되어 있습니다.

박스 내부 안전하게 포장되어 있으며 구성품은

사용 설명서 , 드라이버CD , SATA 케이블 x2 , I/O 쉴드 , M.2 나사 x3 (메인보드 체결) 입니다.

< 3. 전체 살펴보기 >

최신 Z490 칩셋이 탑재되어 있으며

M-ATX (가로 235mm , 세로 245mm)규격의 메인보드 입니다.

+5V RGB 헤더는 지원하지 않으며 +12V RGB 헤더 1개에

팬 커넥터 총 4개 지원합니다. (CPU 팬 커넥터 2개 / 시스템 팬 커넥터 2개)

상단 8핀 방식의 CPU 전원 커넥터와 CPU 팬 커넥터 1개 있습니다.

10K 블랙 골드 캐패시터와 10페이즈 전원부로 설계되어 있어

메인보드의 안정성과 긴 수명을 자랑하며 메탈 재질의 튼튼한 방열판이 장착되어 있어

효과적인 발열 제어가 가능합니다.

플라스틱 보호 커버로 안전하게 핀 보호를 합니다. 인텔(소켓1200)으로

인텔 10세대 프로세서만 지원하며 TDP 125W (I9)까지 안정적으로 사용 가능합니다.

CPU 쿨러는 기존 115x소켓 규격과 동일합니다.

(인텔 1세대 린필드 부터~10세대 까지 동일하게 사용 가능, 기존 세대 i9는 제외)

DDR4 메모리 슬롯 4개이며 개별 32GB 적용으로 최대 128GB까지 사용 가능하며

메모리 듀얼 채널 작동은 1,3 / 2,4에 맞쳐 꽂으면 됩니다. 메모리 오버클럭이나

인텔 XMP(=튜닝램)기능을 이용해 메모리 최대 PC4-32000 (4,000MHz)까지 사용 가능합니다.

메모리 기본 3200MHZ(CL22)는 다른 설정없이 장착만 하면 자동 적용됩니다.

M.2 슬롯 2개는 2242/2260/2280의 표준규격의 SSD를 사용할 수 있으며

가장 아랫 부분 CNVI WI-FI M.2 모듈을 지원하여 따로 랜 카드를 장착해

무선 인터넷 , 블루투스를 사용 할 수 있습니다.

PCIe 슬롯은 PCIe 3.0x16 1개 , PCIe 3.0x4 1개 , PCIe 3.0x1 1개로

구성되어 있으며 메탈 소재 아머의 특별한 설계로 되어 있어

그래픽카드 신호 간섭이나 무게로 인한 손상 방지 등 안정성과 호환성이 향상되었습니다.

COLORFUL 로고가 새겨진 칩셋 방열판이 있으며

메탈 재질로 효과적인 발열 제어가 가능해 안정적인 사용이 가능합니다.

건전지 옆 CLR CMOS (바이오스 초기화) 점퍼가 있어

사용중 바이오스 설정 초기화 하고 싶을때 본체 전원 꺼진 상태에서 쇼트 시키면 됩니다.

초고속 USB 3.2 Gen 1 포트 6개를 제공해 넉넉하며

내장 그래픽이 탑재 된 CPU를 위한 모니터 출력 포트(HDMI , DP)를 제공합니다.

LAN - Realtek 8111H Gbit LAN 탑재되어 있어 초고속 인터넷 환경을 제공합니다.

AUDIO - Realtek ALC 892코덱 , 8채널 , HIFI Golden 사운드 회로 설계를 적용하여

노이즈 발생 최소화와 뛰어난 음질의 사운드를 제공합니다.

USB 확장 커넥터 , 시스템 팬 전원 커넥터 개수 넉넉하고 +12V RGB를 지원합니다.

+5V RGB 헤더 미지원은 조금 아쉽습니다.

SATA3 포트 6개 지원하며 독특하게 프론트 패널 전원 커넥터 세로로 되어 있지만

핀 꽂는 위치는 동일합니다.

메인보드 뒷면 - SN 넘버 , COLORFUL 인증 스티커가 붙여져 있으며 RGB LED 들어옵니다.

10세대 CPU는 아래쪽 양옆에 홈이 있으니 잘 확인하고 장착하면 됩니다.

가성비 좋은 2만원대 공냉 쿨러 , 2.7슬롯을 차지하며 백플레이트가 장착 된 그래픽카드 ,

방열판 달린 메모리로 호환성 확인 하였는데 간섭 전혀 없어 호환성 좋습니다.

RGB LED와 디버깅 표기 LED 정상적으로 들어왔습니다.
디버깅은 VGA , DRAM , CPU 등 부팅 문제 발생시 LED 점등되어
쉽게 확인 할 수 있어 빠른 조치가 가능합니다.

< 4. BIOS , UTIL >

- BIOS -

BIOS 접속하면 시스템 정보 확인 및 팬 설정을 간단하게 할 수 있습니다.
COLORFUL BIOS UI 세련되고 간편하게 설정이 가능하도록 바꿨네요.

보통 3~4개 정도의 언어만 지원하는데 8개 중 선택 변경이 가능해서 좋습니다.

인텔 K,KF 모델 CPU는 Z메인보드에서만 오버클럭이 가능하도록 되어 있어

Z490 칩셋이 탑재 된 COLORFUL BATTLE-AX Z490M-PLUS는

CPU / 메모리 클럭 / 전압 오버클럭을 할 수 있습니다.

고급 모드는 메인보드 장치 관련 (SATA , LAN , SOUND , NVMe 등) , 전원관리/팬 작동 설정 ,

부팅 순서 , BIOS 패스워드 등 메인보드의 전반적인 기능과 장치 제어가 가능합니다.

BIOS 업데이트 툴 (EZ BIOS Flash)을 제공해 BIOS 업데이트를 쉽게 할 수 있습니다.

- Load Optimized Default = BIOS 설정 꼬이거나 오버클럭 실패시 사용하면 됩니다.(초기값)

- Save Changes/Reset = BIOS 설정 저장 후 리셋

- Discard Changes/Exit = 저장하지 않고 나가기

- UTIL -

https://en.colorful.cn/product_show.aspx?mid=84&id=886#

컬러풀 글로벌 홈페이지에서 최신버젼의 BIOS , 드라이버 , 메뉴얼

다운로드 및 호환성 확인을 할 수 있습니다.

필수 드라이버 - ME , AUDIO , LAN , Chipset 설치하면 됩니다.

< 5. 성능 테스트 >

- 시스템 사양 -

CPU: 인텔 코어i5-10세대 10400 (코멧레이크S)

CPU 쿨러: 성린이엔엠 샤칸 APEX4 파힐리언 RGB (BLACK)

RAM: Ballistix DDR4 16G PC4-24000 CL16 텍티컬 트레이서 RGB (8Gx2)

M/B: COLORFUL BATTLE-AX Z490M-PLUS V20 STCOM

VGA: ASUS DUAL 지포스 RTX 2070 SUPER O8G EVO D6 8GB

SSD: 마이크론 Crucial MX500 (500GB)

케이스: 마이크로닉스 Master Z5 메쉬 강화유리

파워서플라이: COOLMAX TAURUS 700W 80Plus Bronze

게이밍 성능 좋은 PC 구성입니다.

COLORFUL BATTLE-AX Z490M-PLUS V20 STCOM 메인보드 성능 확인 외

시스템 구성 간 조합 , 성능 , 온도 , 사용 전력 등도 참고하셔서

새 PC 구매시 큰 도움이 되었으면 합니다.

CPU , 메모리 정상적으로 인식되었으며

인텔 XMP 2.0을 이용해 DDR4 16G PC4-24000(=3000Mhz) CL16 적용

듀얼 모드 정상적으로 작동하였습니다.

메모리 기본 3200MHZ(CL22)는 다른 설정없이 장착만 하면 자동 적용됩니다.

SSD 제조사에서 제공하는 성능 정상범위내 빠른 성능으로 잘 나왔습니다.

3D Mark 파스/타스 점수와 CPU , 그래픽카드 온도 안정적으로 잘 나왔습니다.

- 게임 테스트 1 (배틀 그라운드) -

게임 옵션 - FHD 창모드 , 랜더링 100% , 전체 울트라 설정했으며

평균 140~150 프레임으로 원활하게 플레이 했습니다.

- 게임 테스트 2 (오버워치) -

게임 옵션 - FHD 창모드 , 랜더링 100% , 최상으로 설정했으며

평균 190~210 프레임으로 원활하게 플레이 했습니다.

성능 , 온도 , 소음 , 사용 전력 등 전체적으로 만족스러웠으며

시스템 사용 전력 최대 400W 이하 사용되었으며 사용 중 업그레이드나 오버클럭까지 고려해

파워 정격 600W면 충분한 시스템 구성입니다.

< 6. 사용 소감 >

COLORFUL BATTLE-AX Z490M-PLUS V20 STCOM는

B460 메인보드 가격에 버금가는 저렴한 가격에 출시 된 Z490 메인보드로

인텔 10세대 CPU 완벽 지원을 하며 CPU , 메모리 오버클럭이 가능하다는 장점이 있습니다.

인텔 NON-K CPU를 사용하더라도 오버 클럭을 하지 않고 고성능의 튜닝램을 장착해

인텔 XMP 2.0 적용만으로도 강력한 성능을 제공합니다.

아쉬운 부분은 +12RGB 헤더만 지원하고 +5V RGB 헤더 미지원 입니다.

그 외에는 BATTLE-AX 라인 (보급형)에 맞게 Z490 메인보드 기본 성능에 충실하면서

가격 대비 성능 좋게 잘 나온 메인보드 입니다.

Z490 기본 성능을 바탕으로 안정성이 좋은 가성비 메인보드를 찾는분들께 적극 추천합니다.

그럼 이만 사용기를 마치겠습니다.

**************************************************************
