컴퓨터 주변기기 제조 업체인 한미마이크로닉스가 미국 쿨맥스社와 제휴를 통해서 신규 브랜드 쿨맥스(COOLMAX)로 새로운 가성비 라인의 파워서플라이를 출시하였습니다.

기존 마이크로닉스 제품과는 색깔을 달리하는 별개의 브랜드로 3만원대 제품에서 찾아보기 힘들었던 230V EU 스탠다드 인증과 A-PFC가 적용되어 동급의 보급형 파워서플라이 제품 그 이상의 구성을 갖추고 있으면서도, 2018년 6월 이후로 기존 3년이었던 보증기간이 5년으로 확대되면서 합리적인 가격의 파워서플라이로 자리매김하고 있습니다.

쿨맥스 포커스 500W 파워서플라이가 가격대비 어떤 특징을 가지고 있는지 살펴보도록 하겠습니다.

더 자세한 내용은 블로그를 참고해주세요.

https://blog.naver.com/bamtoltak/222254553619

COOLMAX FOCUS 500W 파워서플라이 제품박스와 구성품

제품 특징

쿨맥스 포커스 500W는 표준 ATX 폼팩터를 사용하는 정격 500W 파워서플라이로 230V EU 스탠다드 인증, A-PFC 적용, +12V 듀얼레일 지원, 대기전력 1W 미만, RoHS 인증으로 구성되어 있습니다.

프리볼트(110V-220V) 제품이 아닌 220V 환경(=230V EU)에서만 사용이 가능한 제품으로, +12V1(22A), +12V2(22A) 듀얼레일과 50%(=로드)시 최대 85%의 효율을 보장하고 있습니다. 컴퓨터 전원 공급 장치(PSU)의 에너지 효율을 평가하는 국제 규격 중에 하나인 CLEAResult 80PLUS® 230V EU 스탠다드 인증과 한국산업기술시험원 전기용품 안전 인증을 받았습니다.

구성품

파워 서플라이, 전원 케이블, 케이블 타이, 조립용 나사, 사용 설명서가 동봉되어 있습니다.

​

사용 설명서는 내용이 너무 부실 합니다. 불과 2쪽짜리 설명서에 불량여부 확인 방법과 취급 주의 사항만 간략히 적혀 있는 것을 볼 수 있는데 최소한 커넥터의 종류와 갯수, 더 나아가 제품 설치 방법과 같은 기본적인 내용 정도는 적어줬으면 좋겠습니다.

​

* 제품 보증 기간은 2018년 6월 1일 구매 제품부터 기존 3년에서 5년으로 확대 제공하고 있습니다.

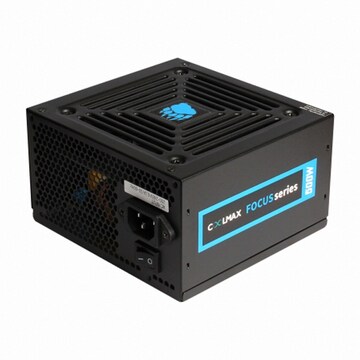

COOLMAX FOCUS 500W 파워서플라이 제품외형과 특징

철판에는 PCB 기판을 고정하는 나사가 노출되어 있는데 굳이 이렇게 설계한 이유를 알 수가 없습니다. 저 사이로 이물질이나 먼지가 들어가기 쉬울 것 같은데 말이죠.

AC 파워 코드(WJY-305)는 중국 광둥성에 위치한 전원 코드 제조업체인 Shenzhen Wang Jing Electronics社의 것으로 코드 단면에는 KC 인증 마크가 붙어 있는 것을 확인할 수 있습니다.

모든 케이블은 18AWG의 두께로 구성되어 있습니다. 24핀 주 전원 케이블만 슬리빙 처리되어있기 때문에 나머지 케이블은 보호처리가 되어있지 않아 단선에 취약할 수 있는 가능성이 있습니다.

​

* CPU 보조전원(4+4PIN) 케이블은 600mm 정도의 길이를 보여주고 있습니다.

COOLMAX FOCUS 500W 파워서플라이 제품내부와 특징

쿨링팬

Evercool社의 EFS-12E12L 모델명을 가진 슬리브 베어링 방식의 120mm 쿨링팬이 장착되어 있습니다. 12V 0.16A로 동작하며 1400RPM, 51.87CFM, 29dBA의 성능을 가진 제품으로 확인됩니다.

EMI 필터와 접지

제품의 노이즈 제거와 내부 부품 손상을 방지하기 위한 EMI 필터부. 파워 내부에 전류가 흐르는 것을 방지하기 위한 접지 회로가 마련되어 있습니다.

보호 회로

전원 코드 입력부와 멀지 않은 곳에는 주 전압인 3.3V, 5V 및 12V의 과전압(OVP), 과출력(OPP), 합선(SCP)를 보호 감독하는 Sitronix(Infinno) 'ST9S313-DAG' 보호 회로 칩셋이 적용되어 있습니다.

다이오드 및 내부 발열을 해소하기 위한 히트싱크.

2차 EMI 필터

교류 전기를 외부에서 입력받으면 다른 전기 장치의 간섭 현상이 있을 수 있기 때문에 이렇게 EMI 필터가 단계별로 설치되어 있습니다

교류-직류(AC-DC) 정류부

EMI 필터를 거친 교류 전원을 3.3V, 5V, 12V 등의 직류 전원으로 변화되기 전에 임시 직류 전원으로 변환되는 부분입니다. 정류 다이오드를 통해 정류된 전압이 앞에 보이는 커다란 정류 콘덴서를 통해 직류 전압 파형으로 만들어지는 것이죠. 전력을 보정하는 역활을 담당하는 PFC 다이오드는 'GPT13N50DG'가 사용된 것을 확인할 수 있습니다.

메인 캐패시터

국내에서는 거의 알려지지 않은 대만의 Kuang Jin Enterprise Co.ltd社의 400V 270uf, 105'C 제품이 사용되었으며 캐패시터 바로 옆에는 PFC 코일이 위치해있습니다.

직류-직류(DC-DC) 변환부

파워 서플라이의 핵심이라고 할 수 있는 직류-직류(DC-DC) 스위칭 변환부로 직류 전압은 변압기를 통해서 변환시킬 수 없기 때문에 바로 여기서 스위칭 회로의 필요성이 발생됩니다. 스위칭 트랜스포머는 효율적인 전력 변환을 위하여 듀얼 포워드 컨버터 트랜스포머 방식의 변압기를 사용하고 있는 것을 확인할 수 있습니다.

​

PFC 역률 보정 및 펄스 폭을 조절할 수 있는 통합 컨트롤 칩셋으로 Champion Micro社의 'CU6808X' 제품이 사용되었습니다.

CU6808X 칩셋과 연계되는 Silan Microelectronics社의 F-Cell SVF4N70F 트랜지스터.

콘덴서

2차측 회로와 주변 컨트롤 회로에 쓰이는 콘덴서들도 Kuang Jin Enterprise Co.ltd社 제품이 사용된 것을 확인할 수 있습니다.

온도는 +105'c, 수명은 최대 온도로 작동시 2000 시간을 보증합니다.

포토 커플러

포토 커플러로 확인되는 부품, 스위칭 모드를 통해 전달된 전기 에너지가 코일을 통해 2차단으로 전송되면서 전압이 연결된 부하의 변동에 따라 변화할 수 있는데 이 때 전압의 불균형을 해소하고자 사용됩니다.

가장 마지막 부분인 출력 필터 및 출력부입니다. 직류-직류(DC-DC) 스위칭 변환부에서 변환되고 1차적으로 필터링된 직류 전원을 추가적으로 다시 필터링해서 깨끗한 전원을 얻어내기 위한 부분입니다.

​

인덕터와 솔레노이드 코일과 주변 회로에 위치한 콘덴서의 품질에 따라서 리플 및 노이즈 값과 전압의 변동폭이 결정된다고 볼 수 있습니다. 때문에 출력 전원이 얼머나 깨끗한지는 코일이 얼마나 잘 감겨있는가에 따라 판별할 수 있습니다.

COOLMAX FOCUS 500W 파워서플라이 성능 테스트

CLEAResult 의 80 PLUS® 230V EU 스탠다드 테스트 결과 입니다. 230V EU 기준은 20% 출력 시 82% 이상, 50% 출력시 85% 이상, 100% 출력시 82% 이상 입니다.

​

실용영역 구간인 50% 로드시 최대 86.58%, 평균 효율은 85.32%가 측정된 것을 확인할 수 있습니다.

AIDA64 시스템 안전성 테스트 기능을 통해 전압 변동율을 측정해봤습니다.

​

+3.3V, +5V은 변동 폭이 적은 편이고, +12V 전압은 12.168V까지 떨어지는 것을 확인할 수 있습니다. 인텔이 제시한 ATX12V 전압 변동율 데드라인(11.4~12.6V) 기준 ±5%은 충족하고 있습니다.

OCCT 프로그램을 활용하여 +3.3V, +5V, +12V 벤치마크를 진행해봤습니다. 전문적인 장비를 활용한 것이 아닌 소프트웨어를 활용하여 벤치마크를 진행한 것으로 편차가 많을 수 있으니 참고용으로 보시면 되겠습니다.

전기 요금 측정기를 가지고 풀 로드시, 유휴 시의 따른 전력 소비량을 측정해봤습니다. 시스템 풀 로드시에는 122.8W가 측정되었으며, 시스템 유휴시에는 21.8W가 측정되었습니다.

컴퓨터 전원 플러그를 뽑아두지 않거나 멀티탭 스위치를 끄지 않는 이상 약간의 대기전력을 소모하는데, COOLMAX FOCUS 500W 파워서플라이는 0.8W 미만의 양호한 값이 측정되었습니다.

팬을 제거하고 10분간 50% 로드시 온도를 측정해본결과 최소 23~30'c의 비교적 양호한 수치가 나왔습니다.

(측정장비와 시스템 환경에 따라 달라질 수 있습니다.)

제품에서 50cm 이격한 상태에서 소음 측정기를 활용하여 소음을 측정해본결과, 40dBA의 비교적 양호한 수치가 나왔습니다.

(측정장비와 시스템 환경에 따라 달라질 수 있습니다.)

COOLMAX FOCUS 500W 파워서플라이를 마무리하며

국내에는 거의 알려지지 않은 대만의 Kuang Jin Enterprise Co.ltd社의 400V 270uf, 105'c 메인 정류 캐패시터가 사용되었는데 해당 캐패시터에 대한 표본이 많이 없어 장기간 사용시 신뢰성은 어떨지 의문이지만, 그런 걱정은 잠시 접어둘 수 있는 이유가 230V EU 인증 파워임에도 다나와 최저가 기준 35,000원(2021.02.24')에 판매되고 있기 때문입니다.

​

주 전원 케이블만 슬리빙 처리되어있는 것은 보급형 제품이다보니 어쩔 수 없는 부분이고, +12V1(22A), +12V2(22A) 듀얼레일과 50%(=로드시) 최대 85%의 효율을 보장하고 있으면서도 A-PFC 적용과 5년의 무상 보증기간은 동급 제품과 비교해도 가격 대비 매우 우수한 파워서플라이라고 할 수 있습니다.

​

COOLMAX FOCUS 500W 파워서플라이 리뷰였습니다. 장문의 글을 읽어주셔서 대단히 감사합니다.
