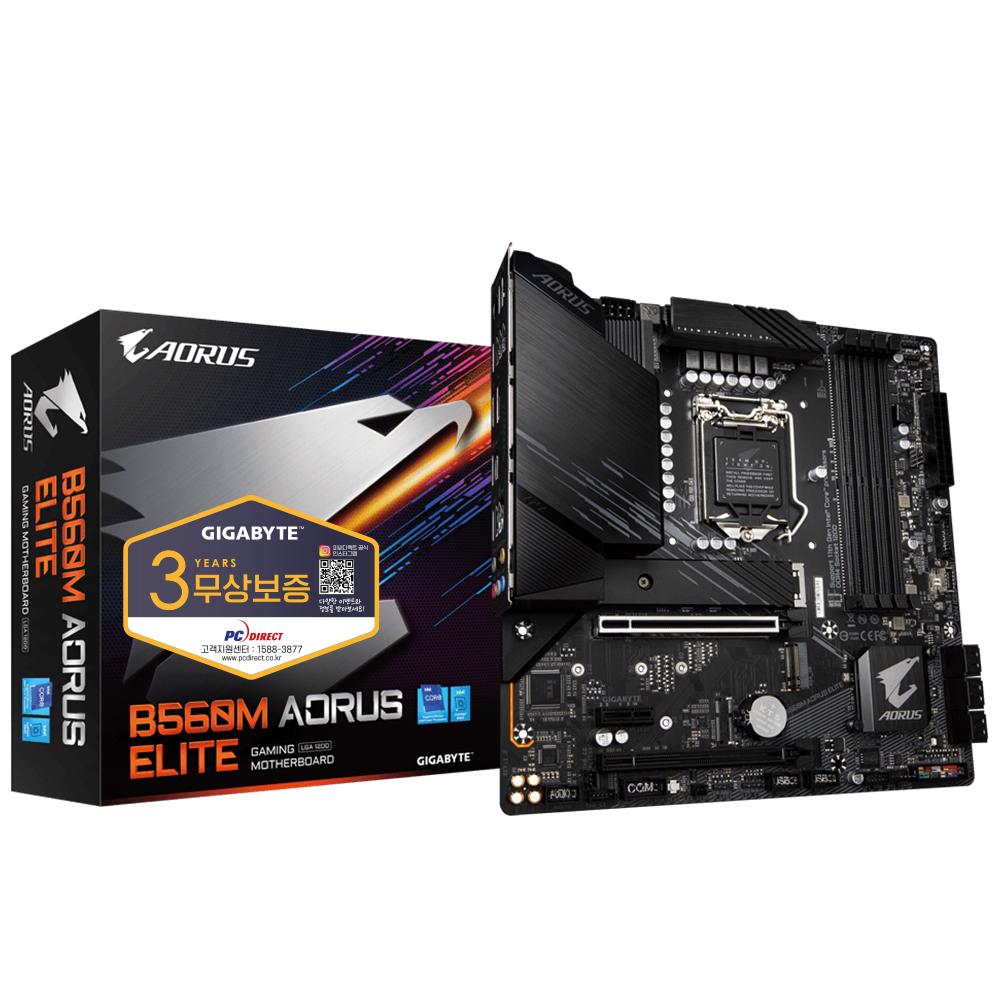

1. GIGABYTE B560M AORUS ELITE 피씨디렉트 소개
이번에 살펴볼 제품은 GIGABYTE B560M AORUS ELITE 피씨디렉트 메인보드입니다.
가장 최근에 출시된 인텔 11세대 로켓레이크s를 위한 중급형 라인의 제품입니다. 이전 세대인 10세대에 비해 대폭강화된 전원부와 더불어 기존에는 지원하지 않았던 메모리 오버클럭 기능을 지원하면서 최고수준의 가성비 제품군이 되었죠.
전원부는 13(12+1) 리얼페이즈 디자인으로 12페이즈는 Vcore를 1페이즈는 SOC를 담당하고 50A급 프리미엄 초크를 적용 600A의 전력을 공급합니다. 기존 방열판에 비해 표면적이 최대 2배 더 넓어져 모스펫의 열 방출을 개선하고 냉각 성능을 크게 향상시켰습니다.
2개의 M.2 슬롯을 지원하며 11세대 CPU를 장착시 첫 번째 슬롯은 PCIe4.0x4 두 번째 슬롯은 PCIe3.0x4으로 동작합니다. 다만 10세대 CPU일 경우는 첫 번째 슬롯은 동작을 하지 않으니 이 부분은 시스템을 구성할 때 고려를 하셔야 합니다.
메모리 슬롯은 4개로 구성되어 있으며, 슬롯당 32GB 메모리를 지원하여 최대 128GB까지 장착이 가능합니다. 또한 고성능 메모리 사용을 위한 Daisy Chain Design을 적용하여 최대 DDR4 4800MHz 이상의 안정적인 속도를 제공합니다.
리얼텍 ALC897 오디오 칩셋과 리얼텍 2.5GbE 랜 칩을 탑재하였고 RGB 헤더는 12V와 5V 각 2개씩 지원하여 기가바이트 RGB FUSION2.0 소프트웨어를 사용하여 다양한 디바이스와 연동을 통해 원하는 색상과 LED 액션 동기화가 가능합니다.
지금부터 GIGABYTE B560M AORUS ELITE 피씨디렉트 메인보드에 대해서 살펴보도록 하겠습니다.
제품의 스펙
2. 패키지 구성
전체적인 박스 모습
피씨디렉트에서 유통을 담당하는 제품으로 3년의 무상보증을 지원합니다.
박스를 오픈한 모습
메인보드는 정전기 방지 비닐로 포장되어 있습니다.
구성품들
2개의 SATA 6Gb/s 케이블
M.2 나사 패키지
메인보드 드라이버 DVD
사용자 설명서
3. 제품 외형
제품의 전체적인 모습
24.4cm x 24.4cm 사이즈의 m-ATX 폼팩트입니다.
좌측과 상단 전원부에는 메탈 재질의 히트싱크가 부착되어 있습니다.
이전에 비해서 표면적이 최대 2배 더 넓어져 모스펫의 열 방출을 개선 냉각 성능을 많이 향상시켰습니다.
칩셋부에는 어로스 로고와 텍스쳐가 인쇄되어 있습니다.
I/O 인터페이스 부분
USB 2.0/1.1 포트 x2, PS2 키보드/마우스 포트, USB 2.0/1.1 포트 x4, DisplayPort, HDMI 포트, USB 3.2 Gen2 Type-A 포트, USB 3.2 Gen2 Type-C 포트, Realtek 2.5Gbe 랜, USB 3.2 Gen1 포트 x2, 7.1ch HD 오디오 포트로 구성되어 있습니다.
4. PCB LAYOUT
LGA1200 소켓
10세대와 11세대 인텔 CPU를 지원합니다. 11세대 CPU 장착시 PCI4.0 인터페이스 및 기본 메모리 클럭을 3200MHz를 지원하지만 10세대 CPU 장착시에는 M.2 1번 슬롯 사용불가와 10세대 i7와 i9 장착시 2933MHz, i5와 i3 장착시 2666MHz로 동작하게 됩니다.
13페이즈 전원부
12+1의 리얼페이즈 디자인으로 60A급 프리미엄 초크를 적용하여 600A급 N채널 모스펫이 적용되어 있습니다.
확장 슬롯 부분
M.2 첫 번째 슬롯에는 써멀 가드 히트싱크가 적용되어 있어서 고성능 저장장치의 병목현상을 사전에 차단하는 냉각 솔루션을 제공합니다.
2개의 M.2 슬롯 부분
리얼텍 ALC897 코덱이 적용된 오디오 칩셋 부분
케이스 전면 오디오 케이블 연결 헤더
CPU와 메모리를 설치하지 않은 상태에서도 USB와 휴대장치를 통해 메인보드의 BIOS를 최신 버전으로 업데이트할 수 있는 Q-FLASH PLUS 버튼을 제공합니다.
각 2개의 12V와 5V RGB 헤더를 지원하며, 기가바이트 RGB FUSION 2.0 소프트웨어를 통해 사용자가 쉽게 메인보드의 조명 또는 외부로 연결하는 디지털 라이트 스트립을 나만의 스타일로 설정할 수 있습니다.
4개의 USB2.0 헤더
케이스 전면 IO패널 케이블 연결 헤더
우측 사이드 F-PANEL 부분에는 VGA, CPU, BOOT, DRAM이 표시되어 있는 LED 소자가 있는데 부팅중 이상이 생겼을 경우 붉은색 LED가 점등되면서 해당 부분에 이상이 있음을 쉽게 파악할 수 있습니다.
6개의 SATA 6Gb/s 포트
전면 USB 3.2 Gen1 Type-C 포트
2 x USB 3.2 Gen1 포트
24핀 ATX 파워 커넥터
듀얼채널 DDR4, 4DIMM 소켓 4개
메모리를 보호하는 넓은 차폐층 디자인으로 외부 간섭으로부터 메모리를 보호합니다.
또한 초고성능 메모리를 사용하기 위한 Daiay Chain Design을 적용하여 최대 DDR4 4800MHz 이상의 안정적인 속도를 제공합니다.
8핀 솔리드 CPU 전원 커넥터
5. UEFI BIOS
바이오스는 어드밴스드와 이지 모드 두 가지를 지원합니다.
이지 모드에서의 메인화면 모습
좌측 상단에는 시스템의 정보가 표시됩니다.
F1 바이오스 버전과 11세대 11700K CPU 그리고 32GB의 메모리가 장착되어 있습니다.
중앙에는 CPU와 메모리의 속도와 온도 전압을 표시해 줍니다.
우측 상단에 있는 톱니바퀴 설정버튼이나 날짜/시간이 표시된 숫자부분을 클릭하면 시스템 날짜와 시간을 변경할 수 있는 메뉴가 팝업됩니다.
중앙 좌측에는 메모리 정보가 표시됩니다.
B560 칩셋은 메모리 오버클럭을 지원합니다. 규격메모리지만 XMP로 설정되는 모습을 확인할 수 있네요. 물론 설정을 하지 않더라도 기본적으로 3200MHz로 동작을 합니다.
고클럭 튜닝메모리를 장착시 원클릭 오버로 손쉽게 성능향상을 시킬 수 있습니다.
어드밴스드 모드에서도 XMP 기능이 적용된 모습을 확인할 수 있습니다.
중앙에는 저장장치와 PCIE슬롯 그리고 M.2 슬롯에 대한 정보를 표시해줍니다.
중앙 우측에는 인텔의 빠른 저장 기술에 대한 메뉴가 위치해 있습니다.
우측에 있는 메뉴 중 제일 상단에 있는 English를 클릭하면 언어설정 메뉴가 팝업됩니다.
F1키를 클릭하면 단축키가 팝업됩니다.
F2키를 클릭하면 어드밴스드 모드로 진입합니다.
어드밴스드 모드로 진입한 모습
F2를 누를 때 마다 이지 모드에서 어드밴스드 모드로 순차적으로 변경됩니다.
F6키를 클릭하거나 중앙 하단에 있는 팬 부분을 클릭하면 스마트 팬6로 진입합니다.
스마트 팬6는 메인보드에 연결된 팬 속도를 조절할 수 있습니다.
F7키를 클릭하면 초기화 메뉴가 팝업됩니다.
F8키를 클릭하면 Q-Flash 메뉴로 진입하여 바이오스 업데이트를 할 수 있습니다.
F10키를 클릭하면 저장하고 나가기 메뉴가 팝업됩니다.
F11키를 클릭하면 어드밴스드 모드의 Favorites 메뉴로 넘어갑니다.
하단 좌측 부분에는 부팅 순서를 정할 수 있는 메뉴가 위치합니다.
어드밴스드 모드에서는 상단부의 6개 메뉴를 통해서 세부 설정이 가능합니다.
메모리 오버클럭 및 모니터링 그리고 부팅설정, 바이오스 업데이트 등을 할 수 있습니다.
6. 마치며...
지금까지 GIGABYTE B560M AORUS ELITE 피씨디렉트 메인보드에 대해서 살펴봤습니다.
11세대 인텔 로켓레이크s를 위해 새롭게 출시된 B560 칩셋을 장착한 24.4cm x 24.4cm 사이즈의 m-ATX 폼팩터의 제품입니다.
메모리 오버클럭과 PCIe4.0 인터페이스를 지원해서 인텔의 논K CPU와 조합시 최고수준의 가성비를 낼 수 있는 메인보드라고 하겠습니다.
이전세대의 동일제품이 4+2 페이즈의 전원부와 좌측에만 히트싱크가 있었는데 이번세대에서는 12+1 페이즈로 전원부가 대폭 강화되었고 2배 커진 좌측 히트싱크와 상단에도 히트싱크가 추가되면서 고급스러움과 안정감을 더했습니다.
12V와 5V RGB 헤더를 각 2개씩 4개를 지원하여 다양한 튜닝 디바이스와의 연동을 통해서 원하는 는 색상과 LED 액션의 동기화가 가능하며, 초고성능 메모리 사용을 위한 Daisy Chain Design을 적용하여 최대 DDR4 4800MHz 이상의 안정적인 속도를 제공합니다.
인텔의 11세대 i5 혹은 i7까지도 충분히 버틸 수 있는 가격대비 고퀄리티의 제품으로 CPU오버클럭을 하지않고 메모리만 오버클럭을 하는 조합으로 구성한다면 현시점 다나와 최저가가 13만원 중후반대에 판매되고 있어서 최고수준의 가성비조합이 되지 않을까 생각됩니다.
이상으로 GIGABYTE B560M AORUS ELITE 피씨디렉트 메인보드 사용기를 마치겠습니다.
'이 사용기는 GIGABYTE코리아로부터 제품을 제공받아 작성하였습니다.'
