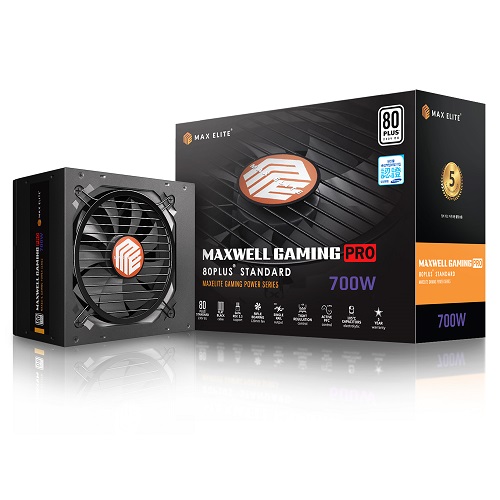

★ 최신 RTX3070까지 커버가 가능한 압도적 가성비의 파워서플라이! ★ 맥스엘리트 MAXWELL GAMING PRO 700W 파워를 소개합니다!

L16 ◈에클레시아 21.10.18. 18:14:50

834

안녕하세요? ◈에클레시아입니다.

파워서플라이는 컴퓨터의 각 부품에 전력을 공급하는 중요한 부품입니다. 사람으로 치면 심장과 혈관에 비유할 수 있겠네요. 1만원대 싸구려부터 수십만원짜리 고급까지… 파워서플라이만큼 품질과 사양, 인증, 메이커 등에 따라 가격이 천차만별인 부품이 없는 것 같습니다. 그런데 요즘 컴퓨터에 전기를 많이 먹는 고사양 고성능 그래픽카드가 대세가 됨에 따라 여기에 전력을 공급하는 파워서플라이의 중요성이 더 커졌는데요. 고전력 그래픽카드에 맞추기 위해 고출력 파워서플라이를 구입하기에는 가격에 대한 부담이 발생할 수밖에 없습니다. 하지만 오늘 소개해 드릴 맥스엘리트 MAXWELL GAMING PRO 700W 파워는 5만원대의 저렴한 가격에 RTX3060은 물론 RTX3070 그래픽카드까지 지원가능한 압도적인 가성비의 제품입니다.

1. 회사소개

맥스엘리트 홈페이지 : https://maxelite.co.kr/

다나와 맥스엘리트 브랜드로그 : http://brand.danawa.com/maxelite

맥스엘리트는 컴퓨터용 파워서플라이 등의 IT 하드웨어를 개발 생산하는 하드웨어 전문 기업입니다. 자체 파워 브랜드로는 높은 품질과 압도적 가성비를 가진 맥스웰(NAXWELL) 시리즈가 있고, 세계적으로 유명한 파워서플라이 중 하나인 시소닉(Seasonic) 파워 제품을 국내에 공급하고 있습니다. 시소닉 제품으로는 시소닉 FOCUS , 시소닉 FOCUS PLUS, 시소닉 PRIME 시리즈가 있고, MAXWELL 시리즈에는 80PLUS STANDARD 230V EU 인증을 받은 MAXWELL GAMING PRO 500W, 600W, 700W 출력의 제품이 판매되고 있습니다.

2. 맥스엘리트 MAXWELL GAMING PRO 700W 파워 소개

구매링크: http://prod.danawa.com/info/?pcode=11650160

다나와 상품 블로그에 소개된 맥스엘리트 MAXWELL GAMING PRO 700W 파워는 다나와 최저가 5만원 중반대의 가격에 정격 700W 출력, 믿을 수 있는 80PLUS STANDARD 230V EU 인증을 받은 파워서플라이입니다. 유명한 시소닉 파워 유통사인 맥스엘리트의 자체 브랜드 파워 제품으로 NVIDIA의 최신 그래픽카드인 RTX3060은 물론 상위 제품인 RTX3070까지 커버할 수 있는 압도적인 가성비를 가진 제품입니다. 특히 SATA 3.3버전의 최신 HDD를 지원하는 커넥터를 제공하고, 8+8핀, 8+4핀 CPU 보조전원까지 지원해 전력소모가 많은 고급 메인보드도 사용할 수 있는 점이 마음에 듭니다. 2020년 6월 출시 이후 다양한 연구소와 PC방 등에 납품되어 낮은 불량률을 기록해 장시간 사용에도 높은 안정성을 보여준다고 합니다.

3. 맥스엘리트 MAXWELL GAMING PRO 700W 파워특징 및 사양

@ SATA 3.3 버전

기존 SATA 케이블은 12V, 5V, 3.3V가 모두 공급되게 되어 있었으나 새로운 SATA 규격에서는 3.3V 중 1개에 PWDIS라는 절전신호 기능을 할당했습니다. 이것은 일반적인 디스크에는 아무 영향 없고 서버용이나 외장디스크를 꺼지게 하는 문제를 발생시킵니다. 그래서 5핀 SATA 전원선에서 3.3V 선 하나를 제거해 이 문제를 해결한 것이 SATA 3.3 케이블입니다.

@ 7종 보호회로:

OVP(Over Voltage Protection) – 과전압 보호 회로

OPP(Over Power Protection) – 과전력 보호 회로

SCP(Short Circuit Protection) – 단락 보호 회로

OTP(Over Temperature Protection) – 과열 보호 회로

UVP(Under Voltage Protection) – 저전압 보호 회로

SIP(Surge & Inrush Protection) – 써지 & 인러쉬 보호 회로

NLO(No Load Operation) – 공회전 보호 회로

@ 캐패시터 사양: 390㎌, 420V, 105℃ 대만산 캐패시터

4. 다양한 팬 베어링과 라이플 베어링

https://blog.naver.com/elf_druid/221097856452

일반적인 중저가의 케이스와 파워에 장착되는 팬에 채택되는 슬리브 베어링은 마찰이 심해 수명이 낮고 오일 쏠림 발생으로 소음이 증가하는 단점을 가지고 있습니다. 이런 단점을 극복하기 위해 볼 베어링이 연구되었는데 특유의 볼이 굴러가는 소음이 발생하고 가격도 슬리브에 비해 비싸고 수명은 좀 더 늘어났습니다. 다음으로 개발된 FDB(Fluid Dynamic Bearing, 유체베어링)는 가장 수명이 길고 소음도 낮지만 사용하기 위해서는 라이선스 비용을 지불해야 하기 때문에 상당히 고가의 제품입니다. 결국 FDB의 장점은 살리고 그 특허는 피하기 위해 베어링에 나선형의 홈을 넣어 수명이 길고 소음은 낮은 Rifle Bearing이 개발되었지요. 유체 베어링의 방식을 사용해 FDB 다음으로 괜찮은 성능을 보여주는 베어링입니다. 맥스엘리트 MAXWELL GAMING PRO 700W 파워에 사용된 쿨링팬에도 이 Rifle Bearing이 사용되었습니다.

5. 맥스엘리트 MAXWELL GAMING PRO 700W 파워의 인증사항

@ 80PLUS STANDARD 230V EU 인증

https://www.clearesult.com/80plus/manufacturers/230V-EU-Internal

파워서플라이에 부하를 주었을 때 사용부하 10%, 20%, 50%, 100%에서의 효율값을 구해 등급을 메긴 것이 80PLUS 등급입니다. 80PLUS 등급에는 STANDARD<BRONZ<SILVER<GOLD<PLATINUM<TITANIUM 등급이 있고 높을수록 효율이 뛰어납니다. 맥스엘리트 MAXWELL GAMING PRO 700W 파워의 평균 효율은 86.61%이며, 최고 효율은 50% 사용부하일 때의 87.88%입니다.

https://www.clearesult.com/80plus

80PLUS STANDARD 230V EU인증의 기준효율은 위와 같습니다. 인증 기준대로라면 맥스엘리트 MAXWELL GAMING PRO 700W 파워는 STANDARD 등급을 살짝 상회하고 상위등급인 BRONZ보다는 살짝 아래인 쓸만한 효율의 좋은 제품이네요.

@ 적합성평가인증 : R-R-mAX-PS-700EUW(M)

https://www.rra.go.kr/ko/license/A_b_popup.do?app_no=202017210000020214

@ 안전확인인증 : XU101179-19006

https://www.safetykorea.kr/release/certificationsearch

국립 전파연구원의 적합성평가 인증과 산업통상자원부 국가기술표준원의 안전확인 인증사항은 아래와 같습니다.

택배는 큼직한 에어캡으로 둘러싸여 안전하게 배송되었습니다. 제품박스는 밀봉포장 되어있어 새제품임을 알 수 있습니다.

제품 박스는 검정과 오렌지색의 조화가 멋지네요. 전면 쿨링팬 팬그릴 사진에 제품명과 제품 특징이 픽토그램과 함께 나열되어 있습니다. 후면에는 제품 사양과 품질표시 사항이 인쇄되어 있습니다. 측면에는 5년 품질 보증 마크와 80PLUS STANDARD 230V EU 마크와 제품사진이 보입니다. 상하단에는 제품명이 인쇄되어 있습니다.

박스 봉인부 경계에는 정품 봉인 스티커가 붙어있어 있습니다. 개봉하면 상하좌우앞뒤를 흰색 완충재가 감싸고 있고 내부에는 비닐에 싸여진 파워서플라이 본품과 제품설명서, 전원케이블, 케이블 타이, 케이스 고정용 나사가 구성품으로 들어있습니다.

제품 표면은 블랙 도장으로 깔끔한 인상을 주며, 팬그릴은 일자형 살이 붙어있고 4개의 나사로 고정되어 있습니다. 팬그릴 중앙에는 맥스엘리트 마크가 붙어있습니다. 총 4개의 고정 나사로 조립되어 있는데 하나는 워랜티 스티커로 가려져 있습니다. 반대편에는 제품사양과 품질표시 사항이 스티커 형태로 붙어있습니다. 케이블 출력부에는 둥근 플라스틱으로 케이블을 보호하며, 주요 케이블은 슬리빙 처리가 되어있고, 대부분의 케이블은 선정리가 편한 플랫 타입으로 되어 있습니다. 후면 전원입력부에는 전원 케이블 소켓과 전원스위치가 있고 내부 부품을 식히기 위한 다수의 에어홀이 뚫려 있습니다.

주요 케이블의 사양은 아래와 같습니다.

메인 전원 케이블 550mm 1개: ATX 20+4핀 커넥터 1개,

CPU 보조전원 케이블 600mm 2개: 8핀(4+4) 커넥터 2개,

VGA용 PCI-E 케이블 500+150mm 2개 : 8핀(6+2) 커넥터 4개,

저장장치용 SATA 케이블 500+150+150mm 1개 : 커넥터 3개,

저장장치용 SATA 3.3 케이블 500+150+150mm 1개 : 커넥터 3개,

쿨링팬용 IDE 케이블 500+150+150mm 1개: 커넥터 3개

1. 제품작동 이상유무 체크 및 소음 테스트

각종 부품을 연결하여 파워서플라이를 장착하지 않고도 작동여부를 알 수 있는 간이 테스트법이 있어 소개합니다. 24핀 메인전원 커넥터의 노치 쪽에서 4번째 6번째(3+4, 4+5도 가능)단자에 자른 클립을 연결해 전원을 넣었을 때 파워의 쿨링팬이 돌면 일단은 정상 작동함을 알 수 있습니다. 그 다음으로 파워의 소음을 소음측정앱으로 측정하는데 조립을 하지 않고 소음을 측정하는 이유는 다른 부품의 쿨링팬 소음의 간섭을 배제하기 위해서입니다. 간이테스트와 소음측정의 결과는 아래 동영상과 그래프로 확인하시겠습니다.

사실 방음실이 아닌 이상 일반적인 조용한 방에서 그냥 소음 측정을 해도 20~30데시벨 대의 측정값이 나온다고 합니다. 그래서 파워팬이 돌기 전과 작동 후를 측정해 위와 같은 그래프를 얻었습니다. 맥스엘리트 MAXWELL GAMING PRO 700W 파워의 팬소음은 크게 신경쓰이지 않을 정도로 조용함을 알 수 있었습니다.

2. 조립사양 및 사용전력 계산

OuterVision® Power Supply Calculator

https://outervision.com/power-supply-calculator

왼쪽은 위 조립사양에 맞추어 전력소모값을 계산해본 것이고 오른쪽은 인텔 i9-11900K에 RTX3070 그래픽카드, RAM 64GB 사용으로 계산해 본 결과값입니다. 가상으로 계산한 값이니 실제 전력소모량과는 차이가 있을 수 있습니다. RTX3060 그래픽카드는 전력소모 170W~180W로 알려져 있고, 정격 550W~600W 이상의 파워를 권장하고 있습니다. 또, RTX3070 그래픽카드는 전력소모 최대 240W이며 권장파워 650W 이상의 파워를 권장하고 있어 맥스엘리트 MAXWELL GAMING PRO 700W 파워가 적합한 제품임을 알 수 있습니다. 아래는 제품 조립하는 과정을 사진으로 담아봤습니다.

3. 전압변동 측정

파워서플라이의 전압을 측정하기 위해서는 전문 측정장비로 측정하는게 가장 정확하겠지만 일반 사용자에겐 고가의 장비를 구비하는 건 어려운 일입니다. 그래서, 메인보드 센서값을 보여주는 프로그램을 이용하여 +12V, +5V, +3.3V 출력을 측정하였는데 기본 IDLE 상태와 부하를 준 LOAD 상태를 각각 그래프로 나타내어 보았습니다. 정확한 값의 측정보다는 전압변동을 살펴보는데 의의를 두었으니 참고만 하시길 바랍니다.

@ OCCT 전압 모니터링 – IDLE

IDLE 상태에서 OCCT 모니터링으로 +12V, +5V, +3.3V 값을 측정해 그래프로 정리해 보았습니다.

맥스엘리트에서 내건 전압변동률은 ±2% 미만이니 정상적인 출력값임을 알 수 있습니다.

@ AIDA64: System Stability Test – LOAD

AIDA64의 안정성 테스트로 시스템에 스트레스 부하를 주고 +12V, +5V, +3.3V 값의 변동을 그래프로 나타내었습니다.

미세한 변동이 보이지만 역시 ±2% 내에 들어가는 정상출력을 보여줍니다.

@ 파워서플라이 테스트기

최종적으로 나름 정확한 값을 알기 위해 파워서플라이 테스트기를 이용해 각각의 출력값을 확인해 보았습니다. +12V 출력값이 12.3V, +5V 출력값이 5.1V, +3.3V 출력값이 3.4V로 정상적인 출력값을 보여줍니다. 또, SATA와 SATA3.3, IDE 커넥터 출력값까지 테스트했는데 모두 정상적인 출력값을 보여주었습니다. 자세한 것은 아래 영상에서 확인하시죠.

이상으로 맥스엘리트 MAXWELL GAMING PRO 700W 파워를 직접 사용해 보았습니다. 5만원대의 쉽게 접근 가능한 가격에 지포스 RTX3060은 물론 RTX3070의 최신 그래픽카드도 커버할 수 있는 압도적인 가성비를 보여주고, 전국 연구소와 PC방에서의 가혹한 사용환경에서 입증된 낮은 불량률을 가진 믿음직한 제품이었습니다. 올 블랙 플랫 케이블을 적용해 조립이 편리하고, 8핀 CPU 보조전원과 8+8핀 PCIe 커넥터 등 다양한 케이블을 지원해 최신 메인보드와 그래픽카드에도 적합한 파워서플라이입니다. 사용시 전압변동도 크지 않고 일정한 출력값을 보여주며, 쿨링팬 소음도 낮아 사용감이 좋네요. 또, 7종 보호회로가 적용되고, 5년 무상고객 지원과 삼성화재 생산물 책임보험이 가입되어 있어 안심하고 사용할 수 있는 좋은 제품이었습니다.

좋은 제품 사용할 기회를 주신 맥스엘리트와 다나와 체험단에 감사드리며 이상 사용기를 마치겠습니다.
