이번에 소개해 드릴 제품은 기존 출시된 GIGABYTE B560M DS3H에
부족한 점을 보완한 GIGABYTE B560M DS3H "PLUS" 제품입니다.
기존 제품에서 보완한 점은 CPU VRM 전원부와
PCIe 4.0 x4 M.2 슬롯에 방열판이 추가되어 메인보드의 효율적인 방열과 안정적인 컴퓨팅이
가능하도록 제작되었습니다. 방열판 추가를 제외하고 메인보드 자체의 기본성능도 좋은데
6+2 페이즈 디지털 파워 디자인 , 11세대 CPU 사용시 PCIe 4.0 지원 , DDR4 XMP 메모리
4600Mhz + 지원 듀얼 NVMe PCIe M.2 슬롯 , 리얼텍 8118 게이밍렌 등
다양한 특장점이 있습니다.
그럼 PLUS 된 GIGABYTE B560M DS3H PLUS 에 대해 자세히 알아보겠습니다.
* 제품 스펙 *

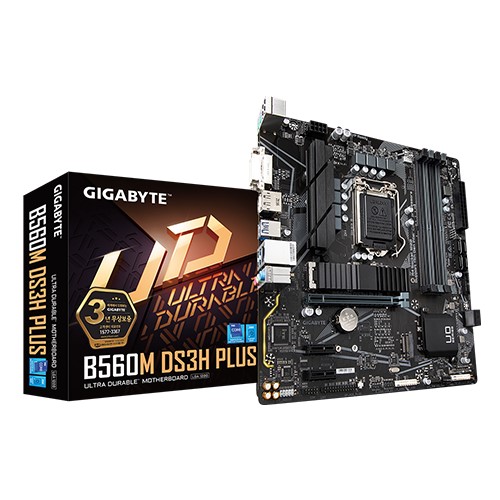

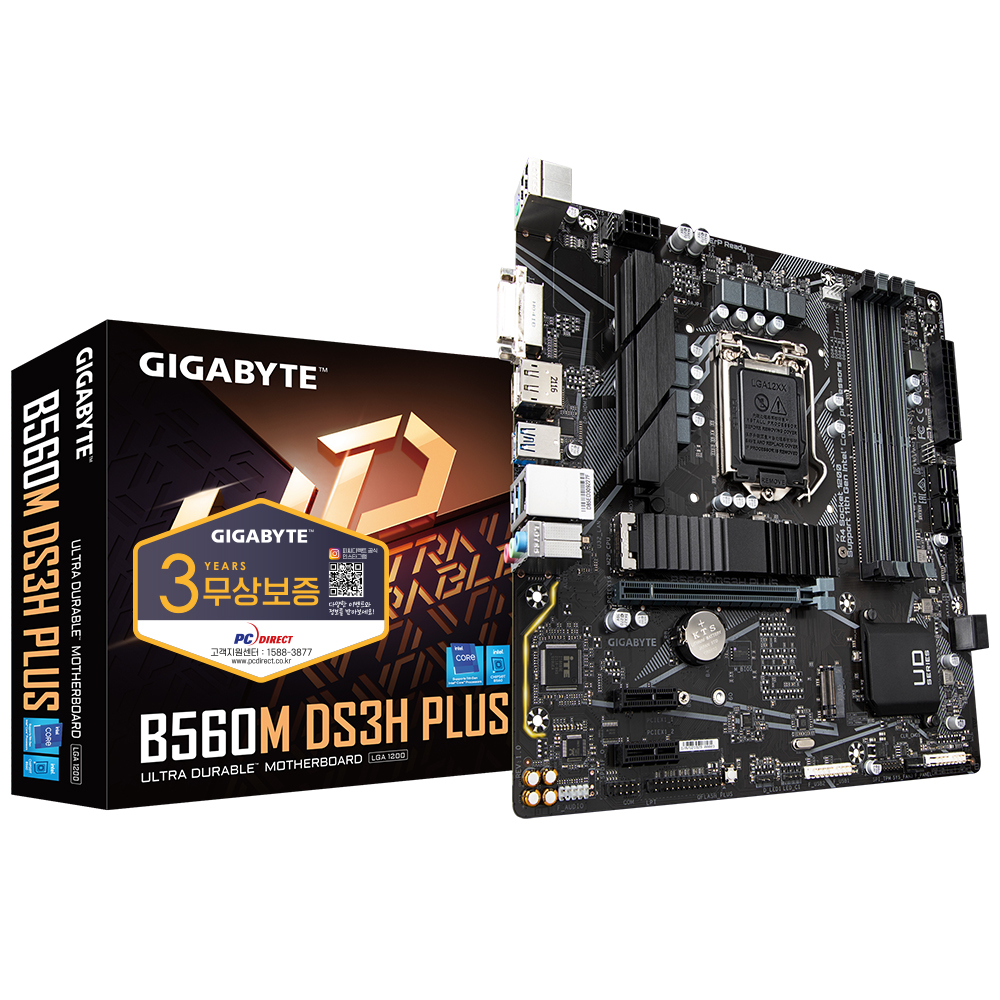

1. GIGABYTE B560M DS3H PLUS
제품 박스 외형 및 구성품
박스 디자인은 블랙&골드 색상의 무난한 디자인을 하고 있습니다.
제품 박스에 큼지막하게 제품명이 기재되어 있습니다.
GIGABYTE 메인보드 공식 유통사인 PC디렉터를 통해 3년의 무상 보증을 받을 수 있고
INTEL 10/11세대 CPU를 공식 지원합니다.
제품 박스 뒷면에는 메인보드의 사양 및 특장점이 기재되어 있습니다.
시계방향으로 6+2 디지털 파워 전원부 , PCIe 4.0 디자인 , 리얼텍 게이밍 랜 , 듀얼 M.2 소켓
Smart Fan 6 , i/o 포트 , USB 3.2 Gan 1 타입 C 포트 , RGB 퓨전 2.0 지원 , 제품 스펙등
자세히 안내되어 있습니다.
박스를 제일 먼저 개봉하면 SATA 케이블 2개가 있고 그 위에 메인보드가 있습니다.
제품의 구성품은 간단설명서 , SATA 케이블 2개 , 드라이버 CD , M.2 고정 나사 ,
I/O 패널로 구성되어 있습니다.
제품은 방진비닐로 안전하게 포장되어 있고 포장시 사용된 테이프를 보니
신품이 틀림없습니다.
2. GIGABYTE B560M DS3H PLUS
제품 외형
제품 전면 모습으로 보급형 메인보드 이지만 전원부 & M.2 방열판이 든든히 있습니다.
위 사진은 메인보드의 구성을 간단히 표시하였습니다.
제품 뒷면의 전체 모습입니다.
메인보드의 기본적인 구성을 하는
6+2 디지털 파워 페이즈 , 인텔 10/11세대를 지원하는 LGA 1200 소켓 ,
PCIe 4.0 x4 22110 규격의 소켓과 대형 M.2 히트싱크 ,
고성능 메모리 사용을 위한 데이지 체인지 방식의 DIMM 슬롯 4개
(최대 128GB 지원 & XMP 이용시 4600Mhz+ 오버클럭 지원)
제품 아래쪽에 위치한 구성으로 PCIe 3.0 x16 M.2 슬롯과 PCIe 3.0 x1 슬롯 2개
Q-FLASH PLUS 버튼(CPU 가 없어도 바이오스를 업데이트 가능) , USB 2.0 핀헤더 ,
(PCIe M.2 소켓 사용 유무와 장착된 SSD 에 따른 SATA 커넥터의 작동여부표)
5V & 12V RGB 핀헤더 , B560M 칩셋트와 칩셋 방열판 , 6개의 SATA 포트 ,
하이엔드 커패시터 & 노이즈 가드 처리가 된 리얼텍 ALC 897이 있습니다.
GIGABYTE B560M DS3H PLUS 의 특징인 든든한 VRM 방열판은
전원부 모스펫 뿐만 아니라 전원부 컨트롤러도 같이 냉각하는 역활을 합니다.
6+2 페이즈 전원부 + Low RDS 모스펫으로 구성되어 정밀한 전력공급과 고성능 CPU 를
사용함에 문제가 없는 구성으로 제작되어 있습니다.
CPU 보조전원 커넥터는 8핀입니다.
좌측에는 리얼텍 8118 게이밍 렌이 탑재되어 쾌적한 인터넷 환경을 제공하고
최대 1Gbps 속도를 지원합니다.
우측에는 USB 컨트롤러가 탑재되어 있습니다.
I/O 포트 부분에서의 특징은 다양한 디스플레이 출력단자가 있으며
보급형 메인보드에서 가끔 빠지는 USB 3.2 Gan 1 타입 C 포트가 있습니다.
3. GIGABYTE B560M DS3H PLUS
UEFI BIOS & S/W
메인보드에 처음 진입하거나 F2 버튼을 통해 이지모드에 진입이 가능한데
이 모드는 한 화면에 연결된 CPU , 메모리 등의 장치와
CPU 속도 , 메모리 속도 , CPU 전압등 각종 수치들을 한 화면에 볼 수 있습니다.
Favorites 항목에서는 오버클럭시 필요한 설정을 바로 조절 가능합니다.
Tweaker 메뉴에서는 CPU & 메모리 오버클럭에 필요한 기능 및 전압등을 변경합니다.
Settins 메뉴에서는 시스템 전력기능과 보안 기능이 있습니다.
System Info 메뉴에는 메인보드의 제품명 & 바이오스 버전과 CPU 정보 , 메모리 용량
시스템 시간 , Q-FLASH 기능을 제공합니다.
GIGABYTE APP CENTER 를 기반으로 작동되는 SIV 소프트웨어는 메인보드에 연결된
장치 정보와 쿨링팬의 속도를 제어하는 기능을 합니다.
GIGABYTE RGB FUSION 2.0 소프트웨어는
메인보드 또는 메인보드 핀헤더에 연결된 장치의 RGB LED 튜닝효과를 제어 할 수 있습니다.
4. GIGABYTE B560M DS3H PLUS
간단 성능 테스트
GIGABYTE B560M DS3H PULS 를 장착한 시스템으로
간단히 CPU 성능 테스트 및 전원부 온도 측정을 하였습니다.
CINEBENCH R23 멀티코어 : 10014점
3DMARK CPU PROFILE Max threads : 5773점
7-ZPI Beanchmark 128MB Size : 53.720GIPS
blender 2.93.1 3종 Benchmark : 19분 45초
blender 2.93.1 3종 Benchmark 구동시 전원부 온도 : 최대 73도
5. GIGABYTE B560M DS3H PLUS 총평
GIGABYTE B560M DS3H PLUS 는 기존 non PLUS 제품에서 전원부 & M.2 히트싱크가
추가된 제품으로 메인보드에 주로 발생되는 열을 빠르게 처리하는 기능과 동시에
외형적으로도 좀 더 고급스러운 디자인을 하고 있습니다.
추가된 방열판을 제외하고 메인보드 자체의 성능도 만족하였는데 우선 XMP 메모리 기준
4600Mhz 이상의 클럭을 지원하고 듀얼 M.2 슬롯 , Q-FLASH PLUS 기능 , 5V & 12V RGB
핀헤더 지원 등 성능과 확장성을 두루 가지고 있는 제품으로 생각됩니다.
아쉬운 점이라면 5V & 12V RGB 핀헤더 둘중 하나는 CPU FAN 커넥터 근처에 하나쯤
있었으면 매우 작~~은 아쉬운 점이 있습니다.
이상 GIGABYTE B560M DS3H PLUS 피씨디렉터 리뷰를 마치겠습니다.
- 본 후기는 GIGABYTE코리아로부터 제품을 제공받아 작성한 후기입니다. -
