제가 추천하는 이번 패키지의 구성은 Thermalright TR-GCSF PLUS ARGB 그래픽카드 지지대와 그에 장착이 가능한 써멀라이트 TL-9015B 92밀리 쿨링팬 두개의 구성입니다.

먼저 만나볼 그래픽카드 지지대는 최근 써멀라이트의 패키징과 유사하게 화려한 프린팅이 되어있습니다.

패키지 각 면에는 지지대의 사용 예시와 간단한 스펙이 명시되어있습니다.

지지대의 효과 이외에도 ARGB LED, 팬 장착 기능 등 주요 특징이 프린팅 되어 있네요.

패키지를 개봉 해 보면 이렇게 완충제에 싸인 검정색상의 지지대를 만나볼 수 있습니다.

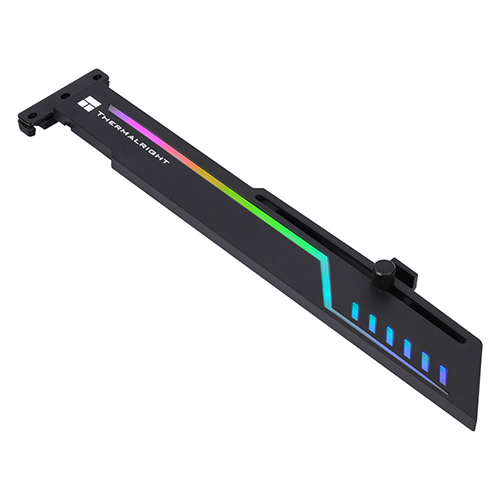

지지대는 정면에서 보면 이런 모습입니다.

깔끔한 블랙 색상에 반투명 LED와 써멀라이트 로고가 디자인 포인트가 되겠네요.

보통 시중의 지지대가 케이스 하부에 자석식으로 고정하고 그래픽 카드를 지지하는 방식을 택하는데 비해 써멀라이트의 제품은 좌우로 길고 PCI 슬롯을 사용해 장착하는 방식을 채택했습니다.

케이스 강화유리로 노출되는 전면은 무광 플라스틱 소재이고 후면은 금속으로 된 견고한 프레임이네요.

뒷면의 프레임에는 최대 92mm, 두께 25mm 규계의 쿨링팬을 장착할 수 있는 브라켓이 있습니다.

22년 1월 현시점에서 시중에 판매중인 그래픽카드 지지대 중 쿨링팬의 장착이 가능한 제품은 오늘 소개드리는 Thermalright TR-GCSF PLUS ARGB가 유일합니다.

뒷면의 프레임에는 최대 92mm, 두께 25mm 규계의 쿨링팬을 장착할 수 있는 브라켓이 있습니다.

22년 1월 현시점에서 시중에 판매중인 그래픽카드 지지대 중 쿨링팬의 장착이 가능한 제품은 오늘 소개드리는 Thermalright TR-GCSF PLUS ARGB가 유일합니다.

최대 두개의 쿨링팬을 장착할 경우 팬간 결합을 위한 추가 구성품도 두개 포함되어있네요.

지지대 끝쪽에는 이렇게 지지 구조물의 위치를 조정하는 길다란 홀이 가공되어있습니다.

이곳에 이 구조물을 결합하여 지지 높이와 지지점을 조절할 수 있도록 해 두었네요.

LED부분은 길다란 바 형태와 함께 게이지와 유사한 디자인을 적용했네요. 후에 LED 점등 후 더 자세한 모습을 영상으로 확인해 보죠.

5V ARGB 연동은 제품에있는 3Pin 커넥터로 제어할 수 있으며 점퍼 케이블이 제공되어 커넥터의 수를 보전할 수 있습니다.

본체 외 별도 구성품을 살펴보면

지지대를 케이스에 고정하기 위한 핸드스크류 볼트/너트 세 세트와 깊이 조절용 고무패드 두개,

그리고 쿨링팬 장착시 쓸 나사 12개가 동봉되어있습니다.

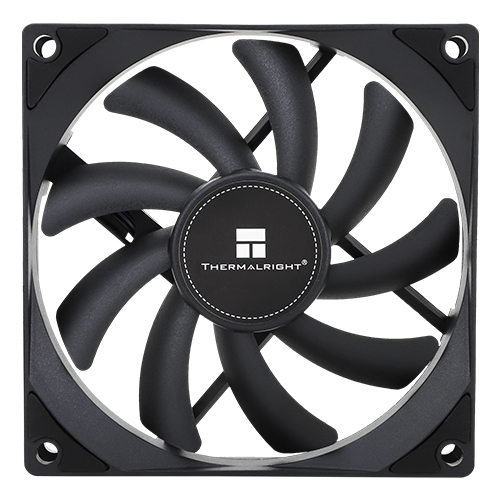

이어서 살펴볼 패키지는 써멀라이트의 TL-B9015B 쿨링팬 입니다.

블랙 색상의 92mm, 두께 15mm의 슬림 팬 인데요, 아무래도 장착 방식이 PCI슬롯을 사용하다 보니 타 제품들과의 간섭을 줄이기엔 이처럼 슬림한 쿨링팬이 딱 제격이겠죠?

서린씨앤아이 유통 제품은 꼭 정식 홀로그램 마크가 있습니다. 구매하실때 확인이 필요한 부분이죠?

쿨링팬은 작고 가볍습니다. 올 블랙의 디자인에 9개의 얇은 블레이드가 달린 팬이죠.

유량 42.58 CFM 풍압 1.33 mmH2O, 소음 22.4DBA를 자랑하는 팬으로 왠만치 저렴한 120mm 쿨링팬 수준의 성능이라 할 수 있는 작지만 강한 쿨링팬 입니다.

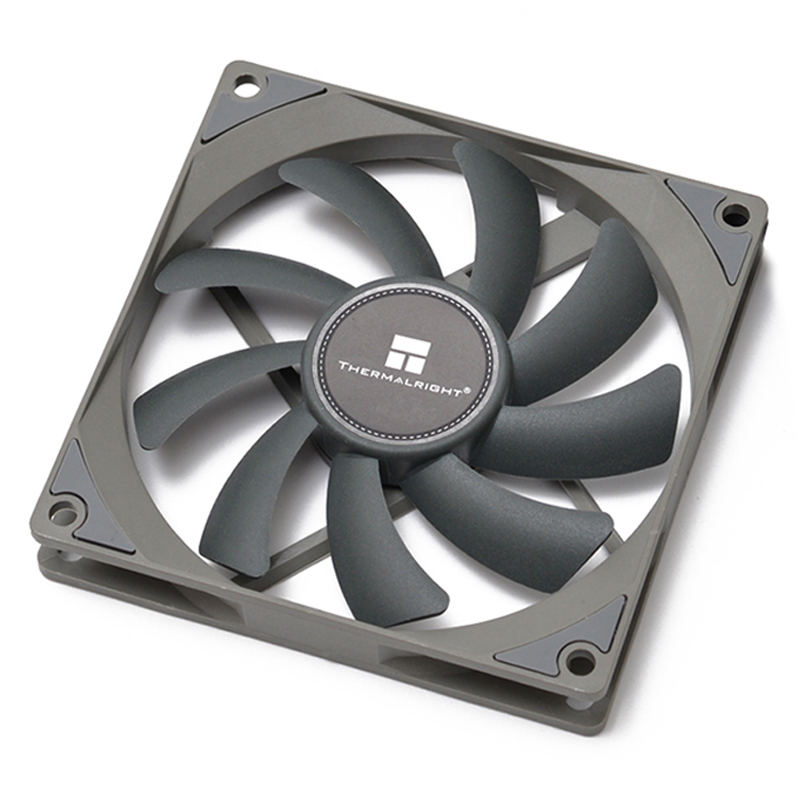

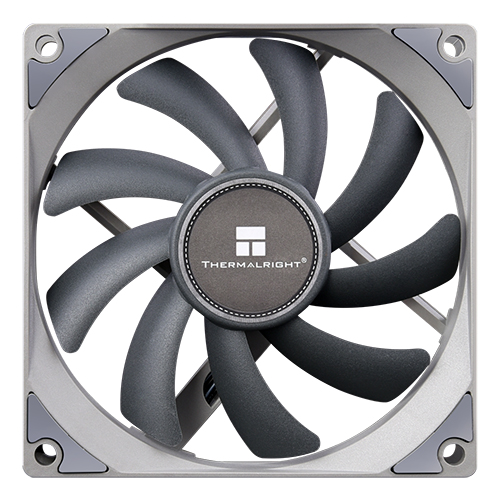

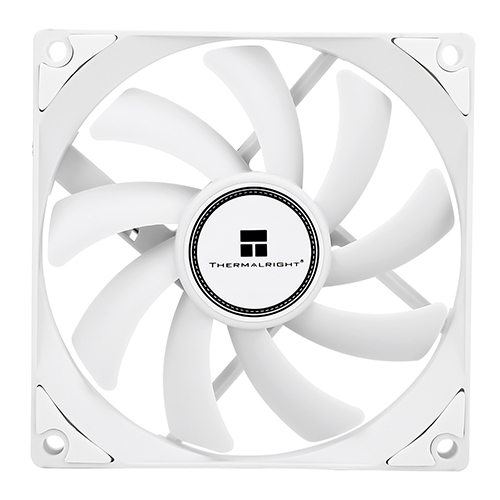

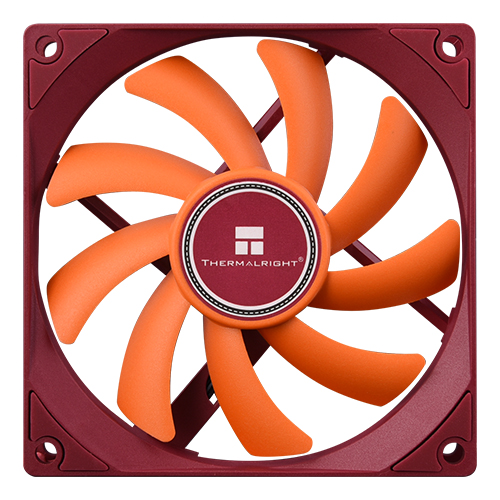

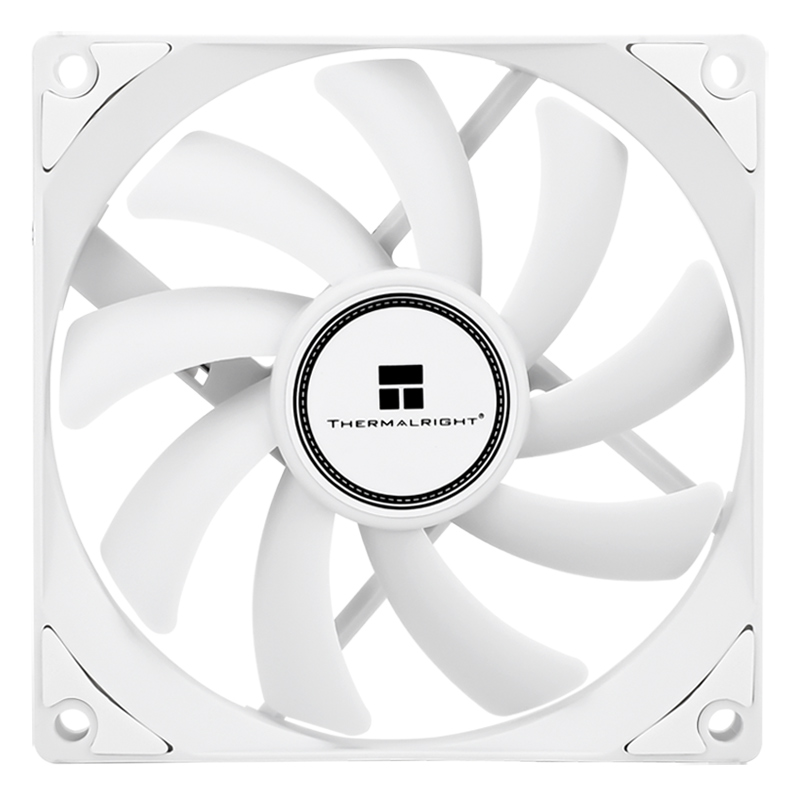

21년 6월 출시되었으며 그레이, 화이트, 블랙, 레드 총 4가지 모델이 출시되어 있습니다. 선택지까지 다양한 점이 또 다른 장점이네요.

PWM제어가 가능하기에 메인보드에 연결하거나 ASUS의 하이엔드급 그래픽 카드들에서 보았듯 그래픽 카드의 PWM 팬 단자와 연결하면 보다 효과적인 쿨링 제어가 가능한 제품입니다.

구성품으로는 특이하게 장 나사 4개와 너트가 제공됩니다. 샌드위치 구성에 딱 좋을것 같은 악세사리네요.

이 외에도 일반적인 나사와 진동 방지 및 외관을 위한 실리콘 패드가 동봉되어 있습니다.

자 그럼 이제 조립을 하러 가 볼까요 ?

팬의 결합은 취향껏 하시면 되는데, 기본적으로 그래픽카드 지지대에 제공되는 나사산이 있는 볼트를 사용하셔도 무방하며 TL-B9015B 쿨링팬에 들어있는 장 나사를 사용하셔도 좋습니다.

지지대쪽에 총 4개의 볼트를, 지지대 반대편에는 기호에 따라 추가 브라켓을 장착해 주시면 되겠습니다.

92mm 팬을 결합하고 나니 제품의 깊이가 약 105mm정도 되는데 사용자의 메인보드, 케이스, SSD 방열판이나 그래픽카드의 장착 위치 등에 따라 약간의 간섭이 발생할 수 있습니다. 간섭이 있다면 우선 팬 중간에 부착하는 브라켓을 제거해 주는게 좋겠네요.

92mm 팬은 가볍기 때문에 한쪽만 지지하더라도 충분히 안정감을 갖고 사용할 수 있습니다.

장 나사와 너트를 사용하면 이처럼 견고하게 고정될 뿐 아니라 팬의 프레임에 손상이 적기때문에 저는 이런 방식의 장착을 더 선호하게 되더라구요.

이번 패키지의 본연의 기능 중 가장 중요한 것이 바로 그래픽 카드를 지지하는 것이죠?? 하지만 그 그래픽 카드의 구조와 두께, 깊이가 모두 제각각이기 때문에 특성에 따라서 지지대의 설치 위치를 조정해 주어야 합니다.

오늘 소개드리는 써멀라이트 지지대에서는 위 사진에서 보이는 고무 재질의 범퍼를 사용해 그 장착 깊이를 조절할 수 있도록 되어있습니다. 범퍼는 약 6mm정도의 두께로 두개가 제공되는데 본 그래픽 카드 지지대를 고려하는 분들이시라면 참고하실 부분은 아래 이미지를 통해 설명드릴게요.

좌측의 그래픽 카드는 미들레인지급 그래픽카드로 직경이 큰 2팬이 적용된 제품이라 깊이가 13.5cm로 꽤나 깊은 편입니다.

우측의 그래픽 카드는 하이엔드급 그래픽카드로 직경이 작은 3개의 팬이 적용된 제품이라 깊이가 오히려 낮은 급의 그래픽카드보다 얕은 12.7cm이죠.

쉽게 설명드리자면 사용자의 그래픽카드가 3팬 제품인지 2팬 제품인지에 따라 깊이가 결정된다고 볼 수 있는데, 지지대의 설치 깊이를 조절할 수 있는 방식이 이 고무 범퍼 두개이다 보니 깊이가 깊은 2팬 그래픽카드에 적용하기에는 다소 아쉬움이 남을 수 있습니다.

자세한 상황은 조립 후 이미지를 통해 설명드릴게요.

케이스에 장착할 땐 PCI 슬롯 3개를 사용하기 때문에 그래픽카드 아래부분 3곳의 볼트를 제거해 주고 다음과 같이 준비를 한 후에 장착을 시작합니다. 범퍼에는 양면테이프가 이미 부착되어있어서 쉽게 제품 또는 PCI 슬롯 커버에 부착하여 조립 작업 시 편리하게 활용할 수 있습니다.

미들레인지급 그래픽카드임에도, 지지대가 없으면 위 사진에서 볼 수 있듯 그래픽카드 자체 무게때문에 처짐이 있습니다.. 메인보드의 PCI 슬롯이 견고하고 지지력이 강한 제품이라 하더라도 카드가 크고 무거울 수록 이러한 처짐은 심해지게 마련이죠.

미관상으로도 좋지 않을 뿐더러 제품에도 당연히 좋을리가 없겠죠??

그래서 오늘의 패키지, 써멀라이트 그래픽카드 지지대를 사용해 지지를 완료한 모습입니다.

지지대 설치 전 (좌) / 지지대 적용 후 (우)

확실하게 지지대 사용 전 후가 비교되시나요 ?? 그래픽카드의 기울임을 확실하게 잡아주는 모습을 위에 올려둔 수평계를 통해 명확하게 확인할 수 있습니다.

다만! 앞선 설치/호환성에서 설명드렸던 대로 2팬이 적용되어 깊이가 깊은 그래픽카드이다 보니 지지점이 그래픽카드의 모서리 부분이 아니라 1.5cm정도 안으로 들어가 위치하게 됩니다.

제 경우에는 하우징에 지지점을 잡아줄 수 있었지만, 사용자의 그래픽카드 크기와 구조에 따라서 그래픽카드의 쿨링팬과 간섭이 발생할 수 있겠네요. 그런 경우라면 그래픽카드의 중앙부와 같이 간섭이 없는 지지 위치를 찾아 지지용 구조물을 설정해 주어야 겠습니다.

지지대를 사용하는 경우가 보통 하이엔드급일 경우가 많으니 3팬 그래픽카드를 사용하시는 분들이라면 무리 없이 적용 가능하실것 같습니다.

다음은 그래픽카드 쿨링 서포트 성능에 대해 알아보려 합니다.

이번 패키지에 포함된 92mm 팬은 최대 2700RPM으로 동작하며 PWM을 지원하기에 메인보드 또는 별도 컨트롤러를 통해 그래픽카드의 온도에 따라 제어가 가능한데요, ASUS의 메인보드에서 지원하는 기능을 사용하면 아예 0 RPM으로 정지시킬 수 있습니다.

이는 최근 트렌드인 제로팬 기능과 유사한데요.

좌측의 이미지처럼 그래픽카드의 온도가 이미 낮아서 쿨링이 필요하지 않다면 정지시켜 둘 수도 있어서 좋았습니다.

아 참! 그리고 보통의 그래픽카드의 온도가 직접적으로 PWM제어와 연동되는 기능은 잘 제공되지 않는데, 우측 사진처럼 작년부터 출시되고 있는 ASUS의 상위 라인업, 하이엔드급 제품 (e.g., ASUS ROG STRIX 3080Ti 계열 등)에는 그래픽카드 온도와 직접적으로 연동이 가능한 PWM 단자를 제공하고 있습니다.

이와 같은 그래픽카드와 이번 써멀라이트 패키지의 조합이 가능하다면 ... 뭐 이건 완벽한 조합이 될 수 있다 할 수 있겠네요.

그렇다면 쿨링 효과는 과연 어떨까요?

쿨링 성능에 대해서는 이번 써멀라이트 패키지 적용 전/후를 간단하게 비교하였으며, RPM의 경우 최대 RPM에서, 최대 부하에서의 가장 큰 변화를 가져올 수 있는 두가지 조건만을 비교했습니다.

GPU 사용량 100%에서 10분간 구동하며 살펴본 데이터를 추출하여 평균과 최대 값을 비교해 보았는데요,

기본이 되는 GPU 코어 온도에서는 평균 3도의 감소 효과가 발생한 것을 확인할 수 있으며, 최대 온도의 경우 4도정도 감소 효과가 있네요.

그래픽카드의 주요 부품 중 하나인 메모리 온도의 경우에도 평균 2.5도, 최대 온도의 경우 4도의 차이를 보여줍니다.

이 정도라면 그래픽카드를 살짝 오버클러킹 해서 성능을 더 끌어올리더라도 충분히 쿨링을 통해 지원이 가능할 것으로 보이는 수준으로 게이밍 컴퓨터에 적용하면 딱 좋겠다는 생각이 듭니다.

팬 소음의 경우 앞서 서술한 대로 0 RPM으로 설정하는 경우 소음도 0가 되며 최대 소음은 케이스에서 1m 이격된 위치에서 측정했을 때 39dBA로 일반적인 공랭이나 수랭식 쿨러들보다 조용한 수준이었습니다.

VGA 온도와 직접적인 연동이 쉽지는 않겠지만 앞서 소개드렸던 ASUS 제품들과 연동시킨다면 정말 딱 필요한 경우에만 균형있게 사용할 수 있기에 소음은 전혀 우려할만한 대상이 아니었습니다.

주요 메인보드 제조사에서 제공하는 ARGB 제어 SW와 동기화를 지원하기에 호환성에 걱정할 필요가 없고, 후에 소개드릴 Fractal Adjust 2 Controller와 같은 별도 컨트롤러를 통해서도 제어가 가능합니다.

그래픽카드에 LED 효과가 없어서 아쉬웠던 분들이 이 영상을 보신다면, 이렇게 지지대를 통해 그 아쉬움을 달래보셔도 좋을 것 같다고 말씀드리고 싶습니다.

그래픽 지지효과 + 쿨링 효과에 튜닝 효과까지 더했으니 ..1타 3피 네요 !
