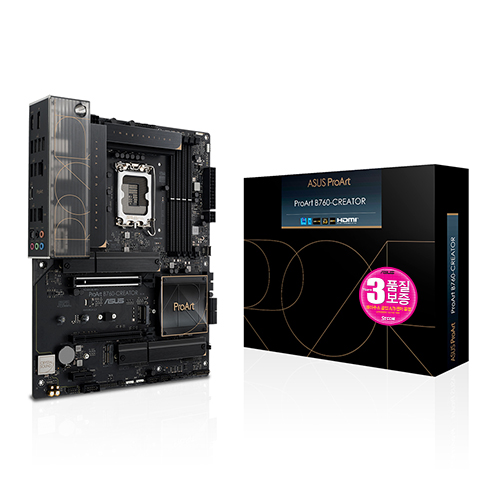

이번에 리뷰할 제품은 STCOM에서 유통하는 ASUS ProArt B760-CREATOR 메인보드입니다.
그간 ASUS에서는 마니아 & 프로게이머를 위한 ROG 라인업, 캐주얼 게이머를 위한 TUF Gaming
그리고 모든 사용자를 위한 PRIME 라인업, 기존에 크리에이티브 전문가를 위한 Workstation
라인업이 있었지만 Workstation 라인업보다는 조금 보급형 느낌의 ProArt 라인업이 추가되었는데요.
ProArt는 가상 프로덕션, 3D 렌더링 및 4K/8K 비디오 편집과 같은 콘텐츠 제작 워크 로드를 위해
설계된 라인업으로 메인보드의 스펙과 제품의 외형을 중점으로 살펴보도록 하겠습니다.
리뷰~ Start!!
▶ 메인보드 레이아웃
ASUS ProArt B760-CREATOR STCOM 메인보드는 ATX 폼터 디자인으로 뭔가 있어 보이는
레이아웃을 확인할 수 있는데요.
ProArt B760-CREATOR 메인보드의 포인트라 할 수 있는 반투명 플라스틱 커버는 ProArt라는
로고가 각인되어 제품의 아이덴티티를 명확하게 표현해 주고 있습니다.
I/O 실드 안쪽에 위치한 두툼한 전원 방열판을 분리해 보면 촘촘하게 구성된
12+1 페이즈(페이즈당 50A) 파워 스테이지로 최신 13세대 및 12세대 인텔 코어 프로세서를
완벽하게 지원합니다.
CPU 보조전원은 8+4핀 구조로 메인보드 구입 전에 사용하는 파워서플라이에 보조전원 커넥터
구성을 확인하시기 바랍니다.
인텔 12세대 및 13세대 사용이 가능한 소켓 1700 모습.
DDR5 메모리 슬롯은 슬롯당 32GB, 최대 128GB 용량을 지원하며 7200 MHz (PC5-57600) 클럭을
지원합니다.
▶ 연결 커넥터 구성
메인보드 위쪽에 CPU 쿨링팬 관련 CPU_FAN, CPU_OPT, AIO_PUMP 소켓 모습을 확인할 수 있는데
AIO_PUMP 소켓은 워터자켓이 장착되는 CPU 소켓 아래쪽에 위치했으면 하는 아쉬움이 있네요.
메인보드 상단 끝자락에 +12V RGB 헤더(4핀) 그리고 +5 ARGB(3핀)이 위치하고 있어 케이스,
일체형 수랭 라디에이터에 부착하는 쿨링팬 연결에 용합니다.
메인보드 24핀 커넥터 위쪽에는 CPU, 메모리, 그래픽 카드 또는 부팅 장치 문제를 빠르게
진단해 주는 Q-LED가 위치하고 있어 시스템 조립 후 구동 시 부팅이 안 되는 경우 Q-LED의 LED
점등 위치를 확인하면 빠르게 조치할 수 있습니다.
메인보드 24핀 커넥터 아래로는 USB 3.2 Gen 2x2 Type-C 소켓이 내장되어 케이스 전면 USB-C
단자를 통해 20G 데이터 전송 및 60W 퀵 차지가 가능하고요.
그 아래로 USB 3.2 Gen 1 소켓과 4개의 SATA 6Gb/s 소켓을 확인할 수 있습니다.
크리에이터를 대상으로 하는 제품이지만 상대적으로 저장 장치에 대한 지원이
조금 적은 느낌이 있는데 M.2 SSD가 많이 지원되어 그런 거 같기도 합니다.
케이스 뒤쪽에 부착되는 쿨링팬을 위해 전통적으로 CPU과 PCI-E 슬롯 사이에 CHA_FAN1
소켓이 위치하고 있고요.
메인보드 아래 왼쪽부터 AAFP 전면 오디오 소켓, 그리고 TB_헤더(선더볼트 헤더),
+5V ARGB 헤더 2개, USB 2.0 소켓
CHA_FAN3, CHA_FAN4, 컴퓨터 전면 패널에 연결하는 I/O 포트, CHA_FAN2 소켓을 확인할 수
있는데요.
케이스 위쪽에 위치한 +12V RGB 헤더 1개, 위/아래로 분산된 +5V ARGB 헤더 3개, 중앙과
아래에 배치된 CHA_FAN 소켓 4개는 다양한 주변기기를 활용하는데 부족함이 없는 편입니다.
Thunderbolt 헤더를 지원하지만 기능을 사용하기 위해서는 별도로 판매 중인
ASUS ThunderboltEX 4 애드온 카드를 구입해야 하니 아래 사진을 참고하시기 바랍니다.
ASUS ThunderboltEX 4 애드온 카드 연결 모습.
▶ PCIe 3.0 & 4.0 M.2 SSD 소켓
CPU 아래쪽에 위치한 M.2 SSD 소켓은 PCIe 4.0 (PCIe 4.0 x4) 속도를 지원하며 기본으로
히트싱크를 제공하고 있어 발열이 심한 M.2 SSD를 안심하고 사용할 수 있는데요.
메인보드 중간 부분에 위치한 PCIe 3.0 (PCIe 3.0 x4) M.2 슬롯의 경우는 히트싱크를 제공하지 않네요. ^^
B760 칩셋 아래에 위치한 히트싱크를 제거하면 PCIe 4.0 (PCIe 4.0 x4) 슬롯과 그 옆에는 M.2 E키
슬롯을 통한 Wi-Fi/블루투스 모듈 장착할 수 있는 슬롯을 지원합니다.
Wi-Fi/블루투스 모듈이 기본으로 장착된 메인보드는 가격이 높은 편이니 필요에 따라 추가 장착이
가능한 소켓을 제공하는 제품을 구입하는 것도 초기 시스템 구축 예산을 줄이는데 좋은 방법이 거
같고요.
종합해 보면 M.2 SSD는 PCIe 4.0 x4 2개, PCIe 3.0 x4 1개로 구성되어 있으며 PCI-E 슬롯은
PCIe 5.0 x16 슬롯 1개, PCIe 4.0 x16 1개, PCIe 3.0 x1 슬롯으로 구성되어 있습니다.
ASUS ProArt B760-CREATOR 메인보드는 M.2 SSD를 간편하게 장착할 수 있는 Q-래치가 기본으로
장착되어 있어 돌려서 고정하는 형태로 M.2 SSD를 간단하게 조립할 수 있으니 참고하시기 바랍니다.
▶ 오디오 구성
디팝 회로와 24Bit/192kHz 성능의 Realtek 7.1 채널 오디오 칩이 사용된 사운드 부에는
오디오 커버를 사용하여 고급스러운 느낌을 주며 프리미엄 오디오 캐패시터 사용과 좌우가
분리된 전용 오디오 PCB 레이어에 사용으로 노이즈 간섭을 최소화해주고 있습니다.
메인보드 뒷면에서도 확인할 수 있는 오디오 PCB 레이어 모습.
▶ I/O 포트 구성
I/O 드가 일체형으로 디자인된 I/O 포트 부분을 살펴보면....
왼쪽부터 디스플레이 포트 (8K@60Hz), HDMI 포트(4K@60Hz), USB 2.0 포트 4개, 1Gb 이더넷,
USB 3.2 Gen1(5G) 포트 4개, USB 3.2 Gen2(10G) Type-C 포트 1개, 2.5Gb 이더넷, 광 출력(S/PDIF)
포트 1개를 포함한 7.1 채널 오디오 포트로 구성되어 있음을 확인할 수 있는데요.
주변기기 사용을 위한 USB 2.0 포트와 데이터 전송을 위한 USB 3.0 구성도 넉넉하여 사용하는데
부족함이 없어 보이며 듀얼 랜포트 구성은 NAS를 활용하는 크리에이터 분들에겐 데이터 저장을
좀 더 빠르게 하기 위해 PC와 NAS를 직결로 연결이 가능해 보입니다.
▶ 마무리
지금까지 ASUS ProArt B760-CREATOR STCOM 메인보드에 대하여 알아보았습니다.
외형적으로 보기에 TUF GAMING 라인과 STRIX, ROG 라인입과 비교했을 때 ProArt CREATOR
라인업의 핵심 기능은 ProArt Creator Hub 소프트웨어를 통한 하드웨어 모니터링, 작업 그룹화,
네트워크 최적화 기능에 있었습니다.
크리에이터 라인업으로 출시되는 제품이기에 하드웨어와 소프트웨어를 통해 보다 완벽해지는
느낌이기에 단순 스펙만으로 제품의 장점을 어필하기에 어려움이 있으니 제품의 특성을
잘 확인하시고 구입하신다면 만족하실 거라 판단됩니다.
ASUS ProArt B760-CREATOR 모델은 DDR5 모델과 DDR4 메모리 모델로 판매되어 메모리 구성에
따라 메인보드를 선택할 수 있는 장점이 있으니 가성비 시스템을 구축하는데 참고하시기 바라며
리뷰를 마칩니다.
계속해서 신박한 제품 리뷰를 이어가겠습니다.
" 이 사용기는 STCOM으로부터 제품을 대여받아 작성한 사용기입니다. "
