안녕하세요. 테크라이프입니다. 이번에는 AMD RYZEN 7000/8000G 시리즈 프로세서를 지원하는 최신 가성비 메인보드를 소개드리려고 합니다. 제이씨현이 유통하는 기가바이트 B650M D3HP 메인보드인데요.
새로운 AM5 소켓(LGA 1718)을 사용하는 최신 메인보드로 다양한 편의 기능과 보급형에 걸맞는 효율적인 전원부로 구성되어 있어서 가성비가 우수한 제품이라고 합니다.
제품 사양
패키지 및 구성품
구성품은 메인보드, 사용 설명서, I/O 패널, SATA 케이블 2개가 동봉되어 있습니다.
제품 외형

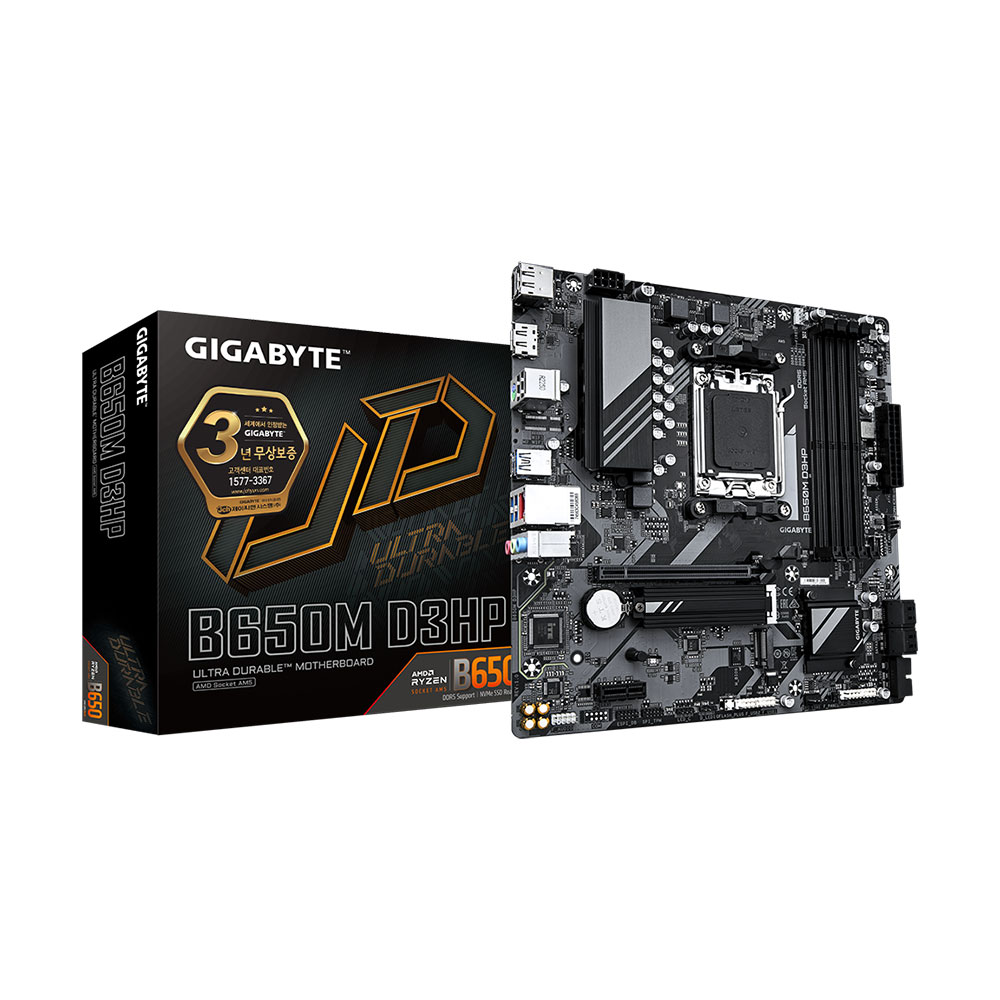

GIGABYTE B650M D3HP 메인보드는 24.4 x 24.4cm의 제품 크기를 가진 M-ATX 폼팩터 메인보드로 AMD의 B650 칩셋을 사용한 가성비 제품입니다.
전원부의 일부분만 방열판이 적용되어 있으며, 10만원 중반대의 위치한 제품임에도 메모리 슬롯은 4개, 첫번째 M.2 슬롯에는 써멀 패드가 부착되어 있는 전용 히트 싱크가 적용되어 있습니다.
[ PCIe 확장 슬롯 ] = 총 2개, PCI Express 4.0 x16 1개, 3.0 x1 1개
[ SATA 포트 ] = 총 3개, 최대 6Gb/s 데이터 전송 속도 제공, RAID 0,1,10 어레이 지원
[ M.2 슬롯 ] = 총 2개
M.2_1 : PCI Express 4.0 x 4 2280
M.2_1 : PCI Express 4.0 x 4 2280/25110
[ I/O 포트 ] 왼쪽부터 DisplayPort 2개, HDMI 1개, PS/2 포트 1개, USB 2.0 2개, USB 3.2 Gen2 Type-A 포트 1개, USB 3.2 Gen1 Type-C 포트 1개, USB 3.2 Gen1 Type-A 포트 2개, 이더넷 포트, 오디오 포트로 구성되어 있습니다.
사용자 입맛에 맞는 다양한 시스템 용품들을 장착할 수 있도록 CPU 쿨링팬 헤더 1개, 시스템 쿨러용 팬 헤더 2개를 합하여 총 3개의 팬 헤더가 있습니다.
RGB LED Strip 및 RGB 쿨링팬과 VGA 카드 등 조명 효과를 동기화하거나 LED 기능을 컨트롤할 수 있는 5V 헤더 2개, 12V 헤더 1개가 제공됩니다.
헤더 옆에는 Q-Flash Plus 기술이 적용된 BIOS 업데이트용 물리 버튼이 있는데요. CPU와 메모리가 없어도 메인보드에 24핀과 8핀 전원 케이블만 연결하면 최신의 바이오스로 업데이트가 가능합니다.
그래픽 카드 PCIe 슬롯에는 'EZ-Latch' 라는 편의 기능이 탑재되어 있는데요. 그래픽 카드를 분리할 때 래치를 누를 공간이 나오지 않아 불편했던 경험이 있었는데, 본 제품의 경우 래치가 튀어나와 있어서 손쉽게 탈착이 가능하도록 구성되어 있습니다.
요즘 보급형 PC 케이스 전면 I/O 포트에 USB Type-C 포트를 지원하는 제품들이 점차 많아지고 있는데요. 본 제품의 경우 USB 3.2 Gen1 Type-C 헤더 1개를 제공하고 있기 때문에 다양한 스마트 기기를 연결하여 사용할 수 있습니다.
방열판 및 전원부
전원부는 5+2+2 페이즈로 구성되어 있습니다. 모스펫은 On Semiconductor의 N-채널 모스펫인 NTMF4C06N (69A) + NTMF4C10N (46A)으로 구성되어 있으며, PWM 컨트롤러는 Richteck의 RT3678BE 칩셋이 사용되었습니다.
인터넷 및 오디오 칩셋
이더넷은 최대 2.5Gigabit의 속도를 지원하는 Realtek 8125BG 칩셋이 사용되었습니다.
오디오는 Realtek의 7.1 채널을 지원하는 ALC897 칩셋과 사운드 보강을 위한 별도의 오디오 캐패시터가 적용되었습니다. 신호 간섭을 줄이기 위해 별도의 레이어 처리가 되어 있으며, S/PDIF 헤더가 제공되진 않아서 광출력은 지원하지 않습니다.
바이오스
기가바이트의 최상급 라인업인 어로스 시리즈부터 차세대 바이오스 인터페이스가 적용되면서 점차 보급형 제품까지 세련된 디자인의 바이오스 UI가 적용되었는데요.
첫 화면은 'Easy Mode'로 메인보드의 연결된 장치의 상태를 한 페이지에 확인할 수 있으며, 'Advanced Mode'를 클릭하면 고급 모드로 변경되어 시스템에 대한 주요 사항들을 좀 더 자세히 살펴볼 수 있습니다.
'Tweaker' 탭에서는 CPU 및 메모리 오버클럭킹과 관련된 주요 기능들이 한 눈에 보기 쉽게 리스트되어 있습니다.
메인보드에 연결된 쿨링팬의 속도를 수동으로 설정하거나 미리 구성된 프로파일을 활용하여 사용자 환경에 따라 제어가 가능한 'Smart Fan 6' 기능을 제공합니다. 팬 커브를 시스템 환경에 맞게 편집하여 CPU 부하가 있을 때, 발열을 잘 제어할 수 있도록 설정이 가능합니다.
PBO (Precision Boost Overdrive) 기능은 PC 내부 상태에 따라 클럭 속도를 높여 PC 성능을 향상시킬 수 있는 AMD의 독자적인 기술인데요. 해당 기능을 활성화하면 CPU의 온도와 전력 소비를 자동으로 모니터링하여 CPU가 안정적으로 작동할 수 있는 최대 클럭을 자동 설정해줍니다.
최근에는, PBO와 더불어 동작 전압과 클럭을 최적해주는 'Curve Optimizer'라는 기능을 결합하여 언더볼팅을 통한 성능 향상을 기대하는 경우가 많죠. 본 메인보드에도 해당 기능을 자세히 설정할 수 있습니다.
벤치마크
CPU의 Multi/Single Core 성능을 평가할 수 있는 대표적인 소프트웨어 시네벤치(Cinebench) r23 버전으로 CPU의 멀티 코어 성능과 싱글 코어 성능을 측정해봤습니다. 커브 옵티마이저 All Core -30 적용 후, 멀티 코어는 13256 pts, 싱글 코어는 1698 pts가 측정되었습니다.
렌더링시 코어 클럭은 Ryzen 7600의 올 코어 부스터 클럭인 5.1GHz 보다 약간 낮은 5.0GHz로 유지되는 것을 확인할 수 있었으며, 게임 플레이시에는 올 코어 부스터 클럭인 5.1GHz 가 유지되었습니다.
전압 변동폭은 렌더링시 1.22v로 유지되었으며, 게임 플레이시에는 약 1.30v 로 유지되었습니다.
렌더링시 최대 소비 전력은 90w 가 소비되었으며, 게임 플레이시에는 약 76w 가 소비되었습니다.
렌더링시 온도는 최대 82도, 게임 플레이시에는 약 78도가 유지되었습니다.
열화상 카메라로 렌더링시 메인보드 전원부 주변부의 온도를 측정해봤습니다. 기본 AMD 프리즘 쿨러를 장착하고, 커브 옵티마이저 All Core -30 적용했을 때, 최대 67'3도가 측정되었습니다.
리뷰를 마무리하며
지금까지 제이씨현에서 유통하는 GIGABYTE B650M D3HP 메인보드에 대해서 살펴보셨는데요. B650 칩셋을 사용한 가성비 AMD 메인보드로써 M.2 슬롯 2개, DisplayPort 2개를 포함한 3개의 디스플레이 출력 포트, 4dimm 메모리 슬롯, USB Type-C 헤더 제공으로 폭넓은 확장성이 특징인 제품입니다.
특히, 성능보다는 가격이 우선시되는 가성비 제품들의 경우 전원부 방열판이나 M.2 히트싱크가 생략되는 경우가 많은데 본 제품의 경우 전원부 및 M.2 방열판이 적용되어 있다는 점도 우수한 가성비에 일조를 하는 포인트라고 볼 수 있습니다.
또한, 보급형에서도 부족하지 않은 5+2+2+ 전원부를 가지고 B650 칩셋을 사용한 가성비 AMD 메인보드를 찾으신다면 추천드리는 제품이라고 할 수 있겠습니다.
