안녕하세요? 튼튼입니다.
이번에 사용기를 작성하게 된 제품은 "GALAXY 700S3 V2.3" 파워 서플라이입니다.(이하 파워)
제품을 유통하는 회사는 (주)코지정보 (http://www.icozy.kr/) 입니다.
* 제품에 대한 기본적인 정보:
본 제품은 최대출력 700W의 ATX타입 파워입니다.
사용기의 순서는 위와 같으며 본 1부에서는 제품의 외형과 내부의 정보만 올리겠습니다.
순서에 따라서 제품의 외형 부분입니다.
박스의 외형입니다. (윗면)
박스의 외형 중 측면.
박스에는 제품의 모델명이 있습니다.
박스의 옆면.
제품 모델명 부분.
박스 옆면에 제조사(또는 수입사)에 대한 정보가 있습니다.
박스의 밑면.
제조사(또는 수입사)에 대한 정보.
개봉하였습니다.
전체 내용물입니다.
나사들과 케이블 타이 몇개가 제공됩니다.
전원 케이블.
전원 케이블은 인증받은 제품입니다.
"K" 마크가 잘 보입니다.
파워의 포장 상태.
파워의 포장은 밀봉 포장으로 밀봉 포장의 장점은 미사용 제품임을 쉽게 알 수 있다는 점입니다.
완전히 봉인된 상태로 포장되어 있습니다.

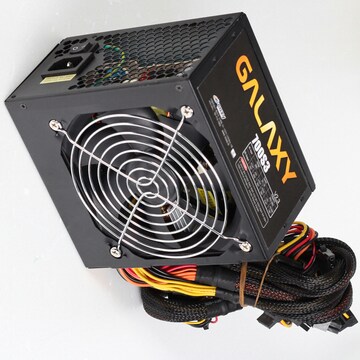

파워의 모습.
배선들이 기본적으로 슬리빙 처리가 되어 있어서 배선 정리시 편리합니다.
통풍구는 일반적인 벌집 모양입니다. 전원은 220v 전용입니다.
쿨러의 외부측 모습.
배선의 외부 마감은 플라스틱 링으로 손상을 방지하게 되어 있습니다.
분해를 위하여 분리할 나사 부분.
두번째 나사는 위 스티커 아래 있습니다.
일반적인 경우 위 봉인 스티커 제거나 손상시 무상 AS를 제공받을 수 없으니 주의해야 합니다.
다른 2개의 나사는 옆면에 위치합니다.
쿨러 반대편 부분.
QC 테스트 통과 스티커입니다.
제품의 DC-OUTPUT 부분.
근접하여...
주 커넥터는 20+4핀의 결합되는 일반적인 구조입니다.
4+4핀 역시 비슷한 구조입니다.
VGA카드를 위한 보조 6+2핀 커넥터는 위와 같이 2개가 기본 지원됩니다.
6+2핀 커넥터의 모습.
배선을 하나씩 살펴 보면...
첫번째 배선은 위와 같이 2개의 S-ATA 커넥터와 1개의 IDE용 커넥터가 있습니다.
2번째 배선은 위에서 보듯이 S-ATA 커넥터만 3개입니다.
3번째 배선은 IDE용 커넥터만 3개입니다.
따라서 본 파워의 IDE용 커넥터 지원은 4개이며...
S-ATA 커넥터는 총 5개를 기본 지원합니다.
S-ATA 커넥터는 위에서 보듯이 "ㄱ"자 형식으로 꺽인 타입이라서 실제 장착시 편리할 것 같네요.
다음은 내부 부분입니다.
내부에서 본 쿨러의 모습.
12V, 0.25A 제품이 사용되었습니다.
내부 전체의 모습.
내부 전체.
EMI 필터 부분입니다.
단순한 구조이지만 PCB에도 정류 부분이 있어서 보강이 됩니다.
접지 부분.
패라이트 코어 부분.
출력부 마감 구조입니다.
12V가 다중출력 제품임을 알 수 있습니다.
방열판의 구조입니다.
일반적인 제품보다는 좀 특이한 구조입니다.
외부 케이스와 일부 방열판이 결합되어 있고 중간에 쇼트 방지 필름이 삽입되어 있습니다.
외부측에서는 방열판 일부를 나사로 고정해 놨습니다.
스위칭 트랜스 부분.
사용된 메인 콘덴서입니다.
330uF, 450v 제품이 사용되었습니다.
"HEC" 콘덴서는 많이 알려진 무난한 제품입니다.
콘덴서 뒤로 액티브 PFC 회로가 보입니다.
표시된 부분은 그린 IC 회로로 생각되는 부분입니다.
출력부 마감의 배선은 수축 튜브로 쇼트를 방지하게 구성되어 있습니다.
근접한 모습.
출력부의 다른 각도에서의 모습입니다.
퓨즈 부분입니다.
퓨즈는 위에서 보듯이 수축 튜브로 전체를 감싸서 포장되어 있는 위와 같은 타입이 좋습니다.
접지 부분과 퓨즈 부분.
내부의 콘덴서 쪽 쇼트 방지 필름 구조.
방열판 쪽의 쇼트 방지 필름 구조.
출력부 부분의 쇼트 방지 필름 구조를 볼 수 있습니다.
나름 꼼꼼하게 보이는 구성입니다.
쿨러와의 연결은 PCB에 바로 납땜이 되어 있는 구조인데요.
위에서 보듯이 쉽게 떨어지지 않게 고정되어 있어서 큰 문제는 없을 것 같습니다.
배선은 비교적 긴 편입니다.
무게도 측정해 봤는데 위의 측정기기가 체중계라서 정확한 것이 아닐 수 있으니 참고로만...
파워의 외형입니다.
다만, 슬리빙 처리된 배선들을 꼼꼼히 살펴 보다가 한 배선에서 위와 같이 마감이 약간 부실해 보이는 부분을 발견했습니다.
꼼꼼하게 처리되어 위와 같은 부분이 없다면 좋을 것 같습니다.
이상으로 본 파워에 대한 제품의 외형과 내부에 대한 부분을 마치고 2부에서 제품의 테스트와 총평 등의 데이터를 올리도록 하겠습니다.
----- 1부 끝, 2부에서 계속... -----
