ASRock Rack EPC602D8A 워크스테이션 보드 리뷰

L1 태양풍 15.08.06. 09:57:52

3,246 6

ASRock EPC602D8A

PC는 일반 사용자를 대상으로 한 컴퓨터와 전문가를 위한 워크스테이션, 그리고 그들에게 콘텐츠를 제공해 줄 수 있는 서버로 나눌 수 있습니다.

그중 일반인이 사용하는 컴퓨터와 달리 서버와 워크스테이션은 장시간의 부하가 걸리게 되며 그동안 문제가 생기지 않는, 즉 신뢰도와 안정성이 가장 중요해 지게 됩니다. 서버와 워크스테이션은 아무리 프로세싱 파워가 뛰어나도 아주 찰나의 동안이라도 문제가 발생하게 되면 작업중이던 모든 내용을 잃거나 신뢰할 수 없는 결과를 얻게 됩니다.

개인용 컴퓨터의 부품을 생산하는 ASRock에서 서버와 워크스테이션을 위해 만든 브랜드인 ASRock Rack 의 EPC602D8A입니다.

일반적으로 많은 제조사들은 특정 목적에 특화된 제품을 만들 때 일부 기능들을 제외하는 경향이 있어 사용 목적을 변경하는 것은 외부 애드온을 추가 장착하지 않는 한 대부분 불가능 하지만, ASRock Rack의 제품은 서버와 워크스테이션 모두를 타겟으로 하여 특정 목적에만 한정된 제품이 아닌 서로 공유되는 특성을 모두 가지고 있는 제품을 생산하며 여기서 알아볼 ASRock Rack EPC602D8A는 LGA2011을 사용하며 2년동안 검증된 X79 칩셋 패밀리인 C602를 사용한 서버/워크스테이션을 위한 메인보드입니다.

테스트에 사용된 Intel Xeon E5-1620V2, 삼성 4GB ECC-REG 램

보드의 레인 블록 구조

포장: SATA 케이블, I/O Shield, EPC602D8A, 제품 설명서와 소프트웨어 CD로 이루어져 있습니다.

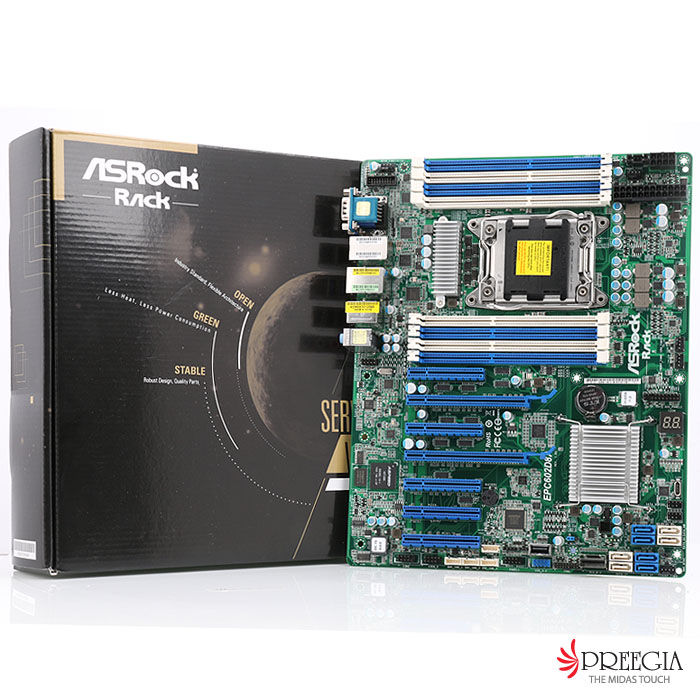

제품의 전체적인 모습; 표준 ATX 폼팩터를 채용하였으며, 일반 데스크탑과 달리 램과 CPU를 수직으로 배치하여 서버 랙 환경에서 공기의 저항을 최소화 할 수 있는 구조를 가지고 있습니다.

ATX폼팩터를 채용함으로서 얻을 수 있는 장점으로는 서버용 케이스나 자체규격 케이스를 사용할 필요 없이 일반 사용자용 컴퓨터 케이스를 사용하는것 또한 가능합니다. 또한 Intel Xeon (r)프로세서를 사용하면 ECC-REG 램이 사용 가능하며 이를 통해 최대 256GB의 메모리 구성이 가능합니다.

LGA 2011 소켓Intel® Xeon processor E5-1600/2600/4600 & v2 시리즈와 i7-3000X/4000X 시리즈를 지원합니다.

I/O 패널 부분에 위치한 USB 3.0 프론트 헤더와 후면 팬을 위한 PWM 커넥터.

맞은편에 위치한 전원 커넥터와 PWM 팬 커넥터.

랙 또는 워크스테이션 환경에서 흡기팬을 위한 PWM 커넥터 두개.

위에서 아래로 PCI-Express 8x, 16x, 8x, 16x, 8x, 4x, 4x 로 이루어져 있어, 인식또는 대역폭 문제 없이 추가 SAS 카드, PCI-Express 기반 SSD등을 사용할 수 있습니다.

HD3558415 PCI-Express 스위치

ICS 9ZX21901CKLF QPI 버퍼

Nuvoton NCT6776D Super I/O 컨트롤러

확장 시리얼 포트, 1394, USB, 전면 패널과 IPBM, BMC SMB 관리 커넥터 동글키 또는 씬 클라이언트를 위한 내장 USB 커넥터, 보안을 위한 TPM 커넥터가 있습니다.

Intel ICH와 SCU를 통해 SAS 6Gbps와 SATA커넥터가 있어 포트 멀티플라이어를 사용하지 않더라도 12개의 SAS, SATA 기반의 장치의 연결이 가능합니다.

Chassis Intrusion, BMC x-alert, 등을 위한 AUX Connector, Debug Code 표시창, SATA의 SGPIO 커넥터.

BMC펌웨어

서버의BMC 기능을 위한 ASPEED AST2300과 내장 프레임버퍼를 장착하여 관리시 외부 그래픽 카드의 장착이 필요하지 않으며 독립된 메모리를 가지고 있어 시스템의 자원을 사용하지 않습니다.

BMC를 위한 이더넷 컨트롤러. Realtek RTL8211E

주 이더넷 컨트롤러 Intel i210 두개

사운드코덱 Realtek ALC892. 일반 메인보드도 장착되는 오디오 코덱입니다.

VIA VT6315N IEEE1394 컨트롤러

EtronTech EJ188H USB3.0 컨트롤러

ISL6367 PWM 컨트롤러

I/O는 시리얼포트와 D-SUB, 두개의 이더넷 포트와 IPMI/BMC/KVM over IP, 두개의 USB3.0/ USB2.0포트 IEEE1394포트와 오디오 입/출력단 으로 구성되어 있습니다.

일반적인 서버에서는 필요하지 않은 기능이지만 Daily Computing 용도로도 사용하는 워크스테이션 또한 타겟으로 하였음을 알 수 있습니다.

---BIOS 구성---

일반적인 데스크탑용 펌웨어와 동일한 옵션과 서버용 옵션이 추가되어 있으며 관리에 불필요한 그래픽/애니메이션 요소를 배제한 직관적인 접근성을 가지고 있습니다.

---원격 관리---

ASRock Rack EPC602D8A는 서버에 물리적으로 접근하지 않더라도 관리할 수 있게 도와주는 BMC 기능을 가지고 있습니다.

이를 통해 서버 상태의 모니터링 또는 ASPEED AST2300을 통한 원격 관리 기능을 제공합니다.

일반적인 웹 브라우저를 통해 관리할 수 있는 화면입니다.

입력 전압, 온도, 시스템 전원 관리 등을 할 수 있습니다. 이 관리 페이지는 S5 상태에서도 접근이 가능하며, ISO 마운트, 바이오스 업데이트 등을 진행할 수 있습니다.

외부 툴을 사용한 관리.

원격 관리 또한 지원하여 바이오스 레벨까지 원격 컨트롤이 가능합니다. (*내장 그래픽 사용 필수)

VNC나 외부 KVM Over IP 장치를 장착하지 않더라도 원격 관리가 가능합니다.

CPU, RAM 의 부하를 통한 안정성 테스트 입니다. 오픈케이스 테스트에서는 강한 풍량으로 냉각하는 랙 환경과 비슷한 특징을 만들수 있으며, 그렇기에 일반적인 사용 환경의 상태를 가정 할 수 있습니다.

아이들 상태에서의 열화상 카메라 사진입니다.

CPU와 전원부가 위치한 부분은 최대 47.8도, PCH가 위치한 부분은 최대 67도를 기록하였습니다.

로드시 PCU전원부는 최대 82.5도를 기록하였으며, PCH부분은 71.3도를 기록하였습니다.

작은 히트싱크를 사용하고 있지만 로드시에도 낮은 온도를 보여줍니다.

총평

ASRock Rack EPC602D8A는 순수한 서버 용도의 부품이 아닌 여러 용도로 사용할 수 있는 가능성이 보이는 제품이며 특히, 일반적인 워크스테이션은 물론 GPGPU 연산을 위한 워크스테이션, 많은 레이드 카드를 사용하여도 부족함이 없는 넉넉한 PCI-Express 슬롯은 워크스테이션과 서버를 모두 포괄할 수 있는 제품입니다.

뿐만 아니라 오디오 포트 등 Daily-Computing을 염두해 둔 모습 또한 보여, 용도 변환이 필요한 경우에도 별도의 장비 추가 없이 사용할 수 있음은 ASRock Rack 제품의 특징을 부각시켜 주고 있습니다.
