▣ 이엠텍 XENON 지포스 GTX 1060 Storm X Dual

이번에 소개해드릴 제품은 이엠텍 XENON 지포스 GTX 1060 Storm X Dual 입니다. 다름이 아니라 일전의 캐패시터 소동의 중심에 있었던 제품이기도 합니다. 자체적으로 개발하는 기술 외 부품의 구성이나 품질에 대해서는 뭉뚱그리는 경향이 있는 제조사와(일제 캐패시터 등으로 표현) 스펙 시트외의 기술정보 수집이 상대적으로 부족한 유통사의 실수가 얽힌 해프닝이라고 볼 수 있습니다.

사전 조사가 부족했다는 점은 아쉬울 따름이지만, 과거와 달리 빠르게 전문가의 의견을 수용하고 즉시 후속 조치를 취했다는 점에서 동종 업계에서 같은 전철을 밟지 않을만큼 세부적인 기술 정보도 중요하게 여기고 있는 것으로 보입니다.

다만 어느정도 마무리가 되어가는 시점임에도 세부적인 부품구성이나 특성에 대한 정보에 대해서 다룬 컨텐츠가 드물고, 현재 그래픽 카드에 탑재되고 있는 주요 부품들도 과거와 차이를 보이고 있는만큼 이엠텍 XENON 지포스 GTX 1060 Storm X Dual 모델을 통해 분석해보고자 합니다.

▣ 이엠텍 XENON GTX 1060 Storm X Dual의 전원부는 안정성을 고려한 설계?

이엠텍 XENON 지포스 GTX 1060 Storm X Dual 모델은 흔히 볼 수 있게 된 원통형 솔리드 캐패시터 대신 직사각형 폴리머 캐패시터 위주로 VRM 전원부를 구성한 것이 가장 큰 특징입니다. 주요 이슈는 양극을 구성하는 물질로 알루미늄을 썼느냐, 탄탈륨을 썼느냐였고 밝혀진 바와 같이 둘 다 사용되었습니다.

이엠텍 XENON 지포스 GTX 1060 Storm X Dual 모델의 VRM 전원부는 파나소닉의 SP-Cap(알루미늄)과 POSCAP(탄탈륨) 캐패시터를 사용합니다. 1차적으로 16V 100㎌ POSCAP을 거쳐 Dr.MOS, 초크 코일, 2V 470㎌(GPU) & 2V 330㎌(GDDR5) SP-Cap을 통과하며 리플 노이즈를 제거하는 평활화가 이루어지는 구성입니다.

▲ 이엠텍 XENON 지포스 GTX 1060 Storm X Dual의 VRM 전원부 구성입니다. GPU 코어에는 Dr.MOS
통합 모스펫이 할당되었고, GDDR5 메모리 전원부는 LowRDS(1x High / 2x Low) 모스펫을 사용했습니다.

최신 그래픽 카드에 탑재되는 캐패시터들은 필수 요소인 전해질로 액체 대신 고체 화합물(Conductive Polymer)을 사용하는 경우가 대부분이며, 이 때 리플 노이즈 제거 성능은 알루미늄 폴리머 캐패시터가 탄탈륨 폴리머보다 우수합니다. 이러한 특성 때문에 전원 입력 직전단계인 GPU 후면에 적층식 세라믹 캐패시터(MLCC)와 SP-Cap을 혼용해서 사용하는 경우도 어렵지 않게 볼 수 있습니다.

하지만 알루미늄 폴리머는 소형화가 어렵기 때문에 비교적 높은 내압과 용량이 필요한 1차 입력단에서 쓸 수 있는 모델이 거의 없습니다. 이 때문에 다소 비싸더라도 탄탈륨 폴리머 캐패시터를 사용한 것으로 볼 수 있습니다.

▲ 이엠텍 XENON 지포스 GTX 1060에 사용된 캐패시터 일람

(좌) 최근에는 흔히 볼 수 있게된 원통형 알루미늄 폴리머 캐패시터이며 통칭 솔리드 캐패시터로 불리기도 합니다. 가격대에 비해 성능이 우수한 편입니다. (중) SP-Cap은 파나소닉에서 개발한 칩 형태의 알루미늄 폴리머 캐패시터로 기존의 솔리드 캐패시터에 비해 크기를 대폭 줄인것이 특징입니다. (우) PosCAP과 같은 탄탈륨 캐패시터는 알루미늄보다 소형화에 유리하지만, 전기적 특성이 뛰어나기보다 탄탈륨이 분쟁광물에 속하는 희귀금속이기 때문에 가격이 비싼 편입니다.

▲ 알루미늄 캐패시터(SP-Cap)와 탄탈륨 캐패시터(POSCAP)를 모두 생산하는 파나소닉의 공식 캐패시터 특성입니다.
[출처 : Polymer Capacitors: SP-Cap™ Polymer Aluminium Technical Guide]

▲ 글로벌 전자부품 판매 사이트인 Digi-Key의 취급품 중 이엠텍 XENON 지포스 GTX 1060 Storm X Dual에 사용된
캐패시터와 가장 유사한 제품들의 납품가격입니다. 원통형 솔리드 캐패시터인 FPCAP이 400원대로 가장 저렴하며,
SP-Cap이 약 두 배인 800원대, POSCAP은 1,600원대로 가장 비싼 가격으로 판매되는 것을 확인할 수 있습니다.

이와 별개로 파나소닉의 컨덕티브 폴리머 캐패시터들은 자체적으로 개발한 고체 화합물을 사용해 기생저항(ESR)을 최소화하고 효율을 높이도록 고안되었으며, 특히 원통형 캐패시터에 비해 차지하는 면적이 대폭 줄어들기 때문에 쿨러와 물리적인 간섭이 없어 냉각면적이 늘어나는 장점이 있습니다. 이러한 특성상 하이엔드 그래픽 카드의 레퍼런스에 자주 사용되다보니 고급 부품으로 인식되고 있습니다.

실제로 일반적인 그래픽 카드의 경우 다른 부품과 간섭을 피하기 위해 히트싱크(방열판) 아래부분을 대폭 깎아내는 일반적인 그래픽 카드 쿨러와 달리, SP-Cap과 PosCAP 캐패시터를 사용한 이엠텍 XENON 지포스 GTX 1060 Storm X Dual 모델은 양 끝을 제외하면 바닥부분까지 히트싱크를 확장해 방열면적을 극대화하고 있는것을 알 수 있습니다.

쿨러의 바닥면에 이르기까지 간섭이 최소화되므로 베이스 블럭을 넓게 활용하는 것도 가능합니다. 보급형 모델의 경우 대부분 GPU코어 냉각에 집중되는 반면, 이엠텍 XENON 지포스 GTX 1060 Storm X Dual 은 GPU 코어, GDDR5메모리, 전원부 Dr.MOS 등 각종 부품들도 메인 쿨러로 통합 냉각시켜주기 때문에 보급형 모델임에도 불구하고 우수한 안정성과내구성을 기대할 수 있습니다.

▲ 이엠텍 XENON 지포스 GTX 1060 Storm X Dual 히트싱크(위)와 일반 보급형 그래픽 카드의 히트싱크(아래)를
비교한 사진입니다. 얼핏 보기에는 비슷해 보이지만, 간섭을 방지하기 위해 절삭 처리되는 히트싱크 하단부를
감안하면 이엠텍 XENON 지포스 GTX 1060 Storm X Dual 히트싱크의 면적이 더 넓습니다.

▲ GPU 코어만 닿는 경우가 많은 일반 보급형 그래픽 카드와 달리, 이엠텍 XENON 지포스 GTX 1060 Storm X Dual은
그래픽 메모리와 VRM 전원부의 모스펫까지 확실히 냉각되도록 곳곳에 베이스 블럭이 확장된 것을 확인할 수 있습니다.

▣ 이엠텍 XENON 지포스 GTX 1060 Storm X Dual 온도 및 전력 실측결과

이엠텍 XENON 지포스 GTX 1060 Storm X Dual 모델은 GPU 코어, GDDR5 메모리, Dr.MOS 등주요 부품들의 발열을 모두 메인 쿨러로 동시에 냉각합니다.이러한 밸런스 타입 쿨러는 GPU 코어에 냉각능력을 집중시켜 오버클럭포텐셜을 향상시키는 타입과 달리, 그래픽 카드 전반의 온도를 고르게 낮춰주기 때문에 장기적으로 안정성과 내구성을 유지할 수있도록 해줍니다.

기본적으로 GTX 1060 칩셋의 전력 소비량이 상당히 낮은 편이기 때문인지 이엠텍 XENON 지포스 GTX 1060 StormX Dual D5 6GB는 파운더스 에디션과 같은 3+1페이즈 구성에 고품질 폴리머 캐패시터, Dr.MOS, 초크 코일을 사용해VRM 전원부를 보강했습니다. 페이즈(Phase)를 확장하는 방법도 자주 사용되지만, 일정 수준 이상의 전력량이 충족되지 않을경우 소규모 전원부보다 전력 소비량이 상승할 수 있어 제조사의 판단에 따른 것으로 보입니다.

▲ 다양한 부위의 풀 로드 온도를 확인하기 위해 메트로 : 라스트 라이트 벤치마크를 10분 동안 반복한 뒤 촬영한 열화상 자료
(정지영상) 입니다. 이엠텍 XENON 지포스 GTX 1060 Storm X Dual D5 6GB는 기본클럭 및 OC 클럭 상태를 모두 촬영했으며,
비교대상인 지포스 GTX 1060 파운더스 에디션 대비 GPU 코어, VRM 전원부, GDDR5 메모리 모두 더 낮은 온도를 기록했습니다.

▲ 이엠텍 XENON 지포스 GTX 1060 Storm X Dual의 기본 전력량은 파운더스 에디션과 비슷한 수준이었으며, 오버클럭을 한
상태에서도 5W 미만의 안정적인 차이를 보여 팩토리 OC급 클럭 스피드로 사용해도 문제가 없는 수준으로 나타났습니다.

▣ 이엠텍 XENON 지포스 GTX 1060 Storm X Dual 게이밍 성능

이엠텍 XENON 지포스 GTX 1060 Storm X Dual 모델은 가격대 성능비를 극대화한 모델로 팩토리 OC로 성능을 높이지 않는 대신 가격도 낮췄습니다. 기본적인 성능은 레퍼런스 모델 격인 GTX 1060 파운더스 에디션과 동일한 수준이지만, 앞서 소개했듯이 파나소닉 SP-Cap 및 POSCAP을 사용해 쿨러의 냉각성능이 향상되었기 때문에 적정수준의 오버클럭으로 타사 팩토리 OC 제품에 준하는 성능으로 끌어올리는 것도 가능합니다.

현재 시중에 판매되고 있는 팩토리 OC 모델들의 클럭 스피드를 감안해 GPU 클럭 스피드는 +100(1,606~1,809MHz), GDDR5 메모리 클럭 스피드는 +50(8,108MHz)으로 설정해 성능 향상폭을 측정해 보았습니다.

▲ 이엠텍 XENON 지포스 GTX 1060 Storm X Dual의 기본클럭(좌)과 오버클럭 적용시(우)의 GPU-Z 정보입니다.

3DMARK Time Spy (DirectX 12) & Fire Strike (DirectX 11)

Performance Preset Resolution 1920x1080, Volumetric illumination sample count 1, Texture filtering mode Trillinear, Max AF anisotropy Off, Antialiasing mode MSAA, MSAA sample count 1, Tessellation detail level 5, Max tessellation factor 16, Shadowmap size 1024, Surface shadows 8, Volumetric illumination quality 5, Particle illumination quality 1, Ambient occlusion quality 5, Depth of field quality 5, Color saturation 100)

Extreme Preset Resolution 2560x1440, Volumetric illumination sample count 1.5, Texture filtering mode Anisotropic, Max AF anisotropy 16, Antialiasing mode MSAA, MSAA sample count 1, Tessellation detail level 10, Max tessellation factor 24, Shadowmap size 2048, Surface shadows 16, Volumetric illumination quality 10, Particle illumination quality 10, Ambient occlusion quality 10, Depth of field quality 10, Color saturation 100

Ultra Preset Resolution 3840x2160, Volumetric illumination sample count 1.5, Texture filtering mode Anisotropic, Max AF anisotropy 16, Antialiasing mode MSAA, MSAA sample count 1, Tessellation detail level 10, Max tessellation factor 24, Shadowmap size 2048, Surface shadows 16, Volumetric illumination quality 10, Particle illumination quality 10, Ambient occlusion quality 10, Depth of field quality 10, Color saturation 100

[DirectX 12] Rise of the Tomb Raider

화질 가장 높음, 텍스쳐 품질 가장 높음, 이방성 필터 16x 비등방성, 그림자 품질 높음, 태양광 그림자 높음, 피사계 심도 가장 높음, 세부 묘사 수준 가장 높음, 역동적 수풀 높음, 앰비언트 오클루전 HBAO+, 퓨어헤어 켜짐, 거울 반사 품질 보통, 비넷 블러 켜짐, 모션 블러 켜짐, 블룸 켜짐, 테셀레이션 켜짐, 화면 공간 리플렉션 켜짐, 렌즈 플레어 켜짐, 화면 효과 켜짐, 필름 그레인 켜짐, 안티 앨리어싱 FXAA

[DirectX 12] Ashes of the Singularity

Quality Profile Crazy, Mode Fullscreen, VSync Off, Enable Multiple GPUs On, Enable 3rd Party Overlays Off, MSAA 2x, Point Light Quality High, Glare Quality High, Terrain Object Quality High, Shading Samples Ultra, Terrain Shading Samples Ultra, Shadow Quality High, Texture Quality Mid

[DirectX 11] OVERWATCH

그래픽 품질 최상, 렌더링 스케일 100%, 텍스처 품질 높음, 텍스처 필터링 품질 최상 - 16X, 안개 세부 묘사 매우 높음, 동적 반사 효과 높음, 그림자 세부 묘사 매우 높음, 모델링 세부모사 매우 높음, 효과 세부 묘사 매우 높음, 조명 품질 매우 높음, 계단 현상 방지 높음 - SMAA 중간, 굴절 품질 높음, 스크린샷 품질 1X 해상도, 로컬 반사 활성화, 환경광 차폐 활성화, 시야범위 103

[DirectX 11] Grand Theft Auto 5

추천 제한 무시 켜기, DirectX 버전 DirectX 11, 화면 형식 전체 화면, FXAA 켜기, MSAA X4, VSync 끄기, 게임에서 벗어나면 일시 중지 끄기, 인구 밀도 100%, 인구 다양성 100%, 거리 척도 100%, 텍스처 품질 높음, 셰이더 품질 높음, 반사 품질 높음, 리플렉션 MSAA X4, 물 품질 높음, 입자 품질 높음, 풀 품질 높음, 소프트 섀도우 가장 부드럽게, 포스트 FX 높음, 모션 블러 강화 0%, 이방성 필터링 X16, 주변 폐색 높음, 테셀레이션 높음, 긴 그림자 끄기, 고해상도 그림자 끄기, 비행 중 고정밀 스트리밍 끄기, 거리척도 확장 0%, 연장된 그림자 거리 0%

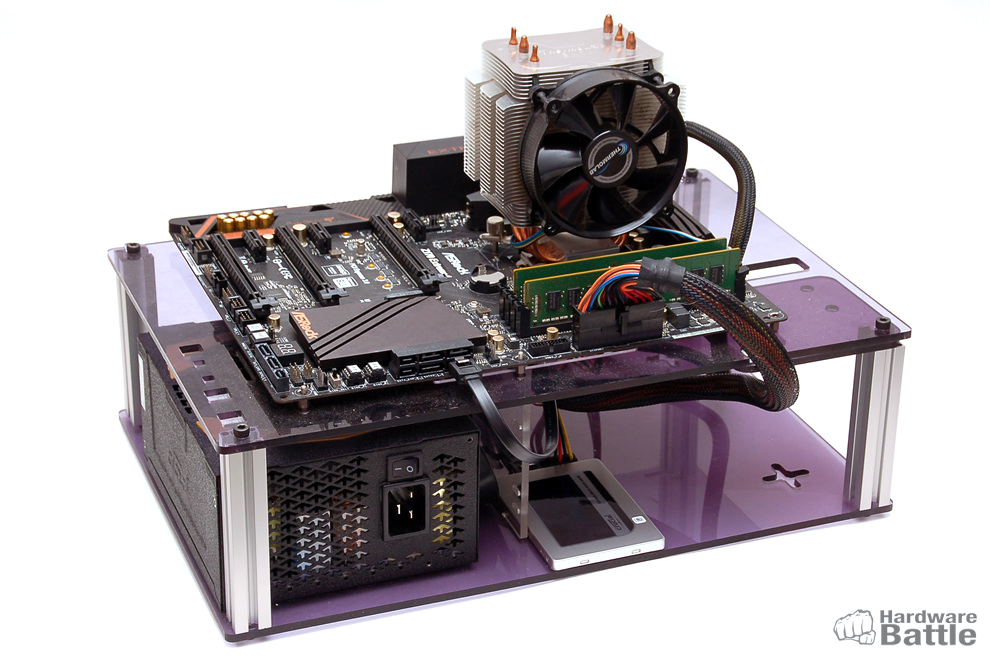

하드웨어 배틀 - 테스트 시스템 구성
CPU	Intel 6th Core i7-6700K (스카이레이크) (Non O.C)
RAM	Samsung DDR4 8GB PC4-17000 2EA (Total 16GB)
MBD	ASRock Z170 Extreme4
SSD	Micron Crucial MX200 1TB
PSU	FSP AURUM PRO AU-1000PRO
OS	Microsoft Windows 10 Pro 64bit
Driver	NVIDIA GeForce® GTX 1060 : GameReady Driver 372.54

▣ 저렴한 가격과 안정성을 모두 갖춘 지포스 GTX 1060

그래픽 카드는 GPU 코어와 메모리 구성, 부품 설계에 따라서 가치가 정해지는 심플한 제품인 만큼 리테일 제품들의 품질에 관심을 갖는 것은 당연한 일입니다. 그런 관점에서 이엠텍 XENON 지포스 GTX 1060 Storm X Dual 제품을 분석해본다면 현 시점에서 그래픽 카드에 사용할 수 있는 최신 부품들을 가장 많이 적용한 제품이라고 볼 수 있습니다.

가격 경쟁력이 필요한 제품인만큼 하이엔드 모델마냥 고가의 부품을 아낌없이 쏟아붇는 것은 쉬운일이 아니지만, 이엠텍 XENON 라인업을 생산하는 팰릿(Palit)이 글로벌 VGA 판매량 1위라는 규모에 걸맞는 대량 납품을 받음으로써 메인스트림급 제품에서도 이러한 호사를 누릴 수 있게 된 셈입니다.

물론 듀얼 쿨링팬과 3개의 히트파이프, 넓은 방열면적, 주요 부품들의 통합 냉각이 가능한 쿨링 솔루션도 이엠텍 XENON 지포스GTX 1060 Storm X Dual의 가격대 성능비를 높여주는 주요 특징입니다. 이러한 점들을 모두 감안해 본다면 이엠텍XENON 지포스 GTX 1060 Storm X Dual은 저렴한 가격으로 GTX 1060을 구입한 뒤, 오랫동안 잔고장 없이사용하고 싶은 게이머나 상대적으로 작동 환경이 열악하기 마련인 PC방에서 활약을 기대해 볼 수 있겠습니다.
