인텔 12세대 엘더레이크 CPU와 13세대 랩터레이크 CPU는 핀의 개수가 1700개인 LGA1700 소켓을 사용하며, LGA1700 소켓은 핀의 개수가 10세대 코멧레이크 CPU, 11세대 로켓레이크 CPU가 사용하는 LGA1200 소켓과 비교 시 500개가 증가한 만큼 CPU가 직사각형 모양으로 바뀌었습니다.
그러나, 인텔은 LGA1700 소켓의 덮개를 만들 때 소켓 덮개가 CPU의 중간 부분만 누르는 구조를 채택했는데, 이러한 구조 때문에 CPU를 장착하게 되면 CPU의 중간 부분에 장력이 가해지면서 CPU의 중간 부분이 오목하게 눌리게 됩니다.
이렇게 CPU의 중간 부분이 오목하게 눌리게 되면 CPU 쿨러 장착 시 CPU와 CPU 쿨러 사이에 빈 공간이 생기면서 열전도율이 감소하므로 CPU 쿨러가 열을 제대로 식히지 못하게 됩니다.
이러한 이유로, 서멀라이트는 CPU 장착 시 중간 부분만 누르는 것이 아닌 4개의 나사가 네 귀퉁이를 고르게 누르는 방식의 LGA1700-BCF 소켓 가이드를 만들었습니다.
그러면 어떤 제품인지 알아보겠습니다.
1.박스 외관
박스 전면에는 서멀라이트의 로고와 제품명인 LGA1700-BCF가 적혀 있으며, 아래쪽에는 LGA1700 ILM Bending Correct Frame이라고 적혀 있습니다.
LGA1700 ILM Bending Correct Frame의 의미는 LGA1700 소켓의 덮개가 중간 부분만 눌려서 CPU가 오목하게 휘는 문제를 교정할 수 있는 소켓 가이드라는 것을 의미합니다.
우측 상단에는 정품 인증 라벨이 붙어 있습니다.
QR코드를 스캔한 후 스크래치 부분을 긁어서 나오는 숫자를 입력하면 정품인지 확인할 수 있습니다.
정품인지 확인한 결과 정품이 맞았습니다.
후면에는 서멀라이트 LGA1700-BCF 소켓 가이드를 장착하는 방법이 그림으로 나타나 있습니다.
2. 포장 상태 및 구성품
포장은 서멀라이트 LGA1700-BCF 소켓 가이드와 서멀라이트 TF7 서멀그리스, 별렌치가 지퍼백에 포장되어 있으며, 설명서는 따로 포장되어 있습니다.

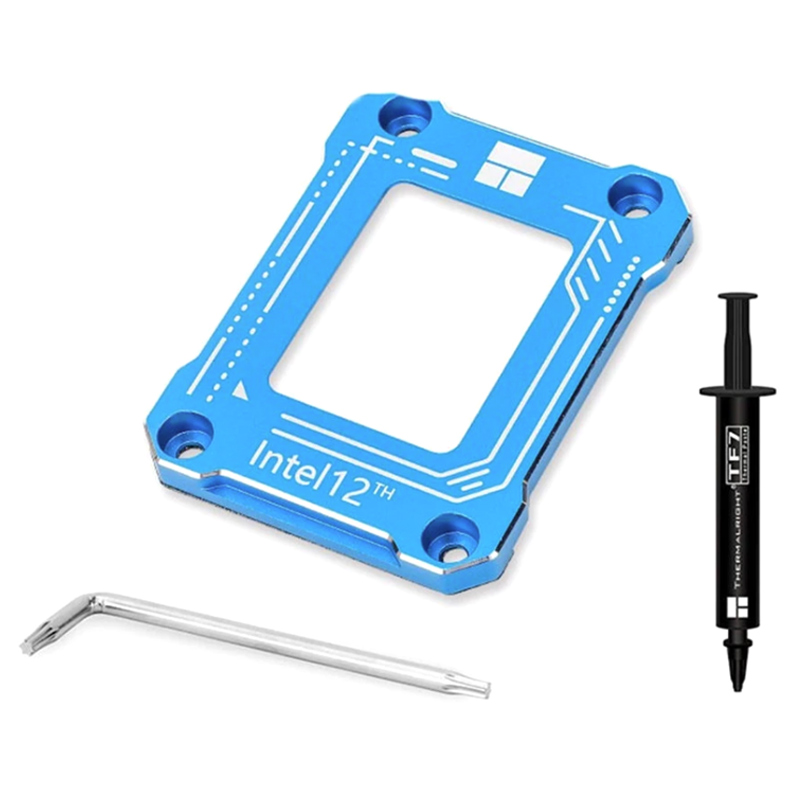

구성품은 서멀라이트 LGA1700-BCF 소켓 가이드와 서멀라이트 TF7 서멀그리스, 별렌치와 설명서입니다.
3. 제품 외관
서멀라이트 LGA1700-BCF 소켓 가이드는 메인보드에 있는 LGA1700 소켓의 덮개를 제거하고 장착해서 사용하는 소켓 가이드입니다.
재질은 금속 재질이며, 서멀라이트의 사각형 로고가 상단에 위치하고 있으며, 아래쪽에는 LGA1700 소켓이 사용하는 인텔 12TH(12세대)가 표기되어 있습니다.
인텔 13세대 랩터레이크 CPU가 출시된 만큼, 인텔 12TH, 13TH로 표기를 수정하는 것이 좋다고 생각합니다.
뒷면은 위와 같습니다.
메인보드와 닿는 부분에 메인보드 기판 보호를 위한 플라스틱을 덧댄 모습입니다.
같이 제공되는 별렌치와 서멀라이트 TF7 서멀그리스의 모습입니다.
4. 제품 설치
그러면 서멀라이트 LGA1700-BCF 소켓 가이드를 설치하는 방법을 알아보겠습니다.
사용된 CPU는 인텔 코어i5 엘더레이크 12400F, 사용된 메인보드는 애즈락 B660M PG Riptide D4입니다.
일단, 메인보드를 케이스에서 분리합니다.
이후 LGA1700 기본 덮개를 열어줍니다.
방법은 LGA1700 기본 덮개를 고정하는 레버를 올려준 후, LGA1700 기본 덮개를 열어주면 됩니다.
LGA1700 기본 덮개를 열었다면, 별렌치로 4개의 나사를 풀어서 LGA1700 기본 덮개를 제거합니다.
기본 덮개를 제거했으면, 서멀라이트 LGA1700-BCF 소켓 가이드를 CPU 위에 올려준 후 별렌치로 고정합니다.
이때 토크 조절을 잘 해야 하는데, 방법은 위의 사진과 같이 별렌치의 긴 부분을 엄지와 검지로 잡은 상태에서 조일 수 있을 때까지 조여주면 됩니다.
(절대로 꽉 조이면 안됩니다.)
서멀라이트 LGA1700-BCF 소켓 가이드가 장착된 모습입니다.
5. 장착 전 / 후 온도 비교
그렇다면 서멀라이트 LGA1700-BCF 소켓 가이드를 장착하기 전과 후의 온도를 비교하면 어떻게 될까요?
테스트 환경은 인텔 코어i5 엘더레이크 12400F CPU를 4.8GHz로 오버클럭한 상태에서 진행했으며, CPU 쿨러는 JONSBO SHADOW 240 ARGB 2열 수냉쿨러를 사용했고, CPU에 부하를 걸 때는 Cinebench R23의 멀티코어 테스트 10분 돌리기를 사용했습니다.
또한, 필자는 소음을 줄이기 위해 JONSBO SHADOW 240 ARGB의 라디에이터 팬에 팬저항을 연결해서 사용하는데, 팬저항 연결 여부도 같이 테스트했습니다.
팬저항 연결 안함 / 서멀라이트 LGA1700-BCF 소켓 가이드 장착 전
팬저항 연결 안함 / 서멀라이트 LGA1700-BCF 소켓 가이드 장착 후
먼저 팬저항을 연결하지 않은 상태에서 Cinebench R23 멀티코어 10분을 돌렸습니다.
서멀라이트 LGA1700-BCF 소켓 가이드를 장착한 후 온도가 2도가 하락했습니다.
팬저항 연결 / 서멀라이트 LGA1700-BCF 소켓 가이드 장착 전
팬저항 연결 / 서멀라이트 LGA1700-BCF 소켓 가이드 장착 후
이번에는 팬저항을 연결한 상태에서 Cinebench R23 멀티코어 10분을 돌렸습니다.
서멀라이트 LGA1700-BCF 소켓 가이드를 장착한 후 온도가 3도가 하락했습니다.
좀 더 높은 성능의 CPU를 사용한다면 온도가 하락하는 정도는 더 커질 것입니다.
또한, CPU 쿨러에 따라 온도가 하락하는 정도가 더 커지는 경우도 있습니다.
5. 총평
서멀라이트 LGA1700-BCF 소켓 가이드를 사용하면 LGA1700 소켓의 덮개가 CPU의 중간 부분만 누르는 구조 때문에 CPU의 중간 부분이 오목하게 휘는 문제를 해결하므로 CPU 쿨러와 CPU가 더 잘 맞닿게 되어 발열 해소에 도움이 됩니다.
따라서, 인텔 12세대 엘더레이크 CPU나 인텔 13세대 랩터레이크 CPU를 오버클럭하거나 인텔 코어i7 12세대, 13세대, 인텔 코어i9 12세대, 13세대를 사용하는 분들에게 추천합니다.
단, 서멀라이트 LGA1700-BCF 소켓 가이드를 장착하는 과정에서 소켓에 있는 핀이 손상되지 않도록 주의하세요.
