GIGABYTE Z790 AORUS ELITE AX-W 리뷰

L1 divenire 23.05.31. 12:40:39

3,200 4

이번 리뷰는 인텔 13세대 CPU를 준비하며 가성비 Z790 마더보드를 기준으로 삼은 제품을 소개해볼까 합니다. GIGABYTE Z790 AORUS ELITE AX-W 마더보드가 그 주인공인데요, 마더보드를 소개하기에 앞서 이러한 배경을 먼저 설명하고 가고자 합니다.

고가의 Z790 마더보드들의 가장 큰 차이점은 썬더볼트4(USB4) 지원유무라고 볼 수 있으며 전원부 구성을 제외한다면 PCIe 소켓 지원 범위 또한 큰차이를 보이지 않습니다. 이에 반해 마더보드의 경우 Z790 칩셋이 적용된 마더보드의 가격대가 상급보드 기준 50만원을 가볍게 웃돌고 Z790칩셋이 적용된 엔트리급 마더보드간 마가격차이가 2배 이상 차이나는만큼 가격과 성능면에서 적정 제품을 찾는것이 관건이였습니다. ASUS 제품군의 경우 완성도 면에서는 흠을 잡을만한 부분이 크게 없었으나 가격 책정이 타 제품군 대비 비싸게 책정된 감이 있었고 필자의 눈에 들어온 제품군은 GIGABYTE社의 Z790 AORUS ELITE 라인업이였습니다.

GIGABYTE Z790 AORUS ELITE 라인업은 크게 Z790 AORUS ELITE, Z790 AORUS ELITE AX, Z790 AORUS ELITE AX-W로 구분이 되는데요, 동 제품군에 가격대가 비슷하게 포진되며 전원부 구성 또는 Wi-Fi 지원 유무 등 부분적인 차이가 있어 많은 유저들이 해당 제품으로 관심을 보이고 있습니다. 필자 또한 AORUS ELITE 제품군을 두고 살펴본 결과 GIGABYTE Z790 AORUS ELITE AX-W를 선택하게 되었는데요, 이러한 배경엔 아래와 같은 이유가 있었습니다.

GIGABYTE Z790 AORUS ELITE AX-W의 경우 AORUS ELITE 라인업 중 가장 탄탄한 전원부 구성(VCore 출력 전류 1440A)로 구성되었으며 Wi-Fi 6E를 지원합니다. 전원부 구성만 본다면 40만원 미만의 Z790 마더보드 중 가장 탄탄한 전원부 구성을 취하고 있으며 13세대 I9 CPU 제품군까지 여유롭게 지원할 수 있는 가용력을 지니고 있습니다. 동급 전원부 구성으로 비교한다면 타사 마더보드 중 50만원 이상의 Z790 마더보드와 전원부 구성이 비슷합니다. 메모리 지원 범위 또한 최대 192GB(단일48GB)로 다른 AORUS ELITE 제품군이 128GB(단일 32GB)까지 지원하는 것에 비하면 더 넓은 메모리 지원폭을 지닙니다.(OC 범위는 동일) 반면 PCIe 주 슬롯의 경우 하위 PCIe 슬롯에서 PCIe버전에서 한 슬롯의 버전 차이가 있으나 서드파티 PCIe 카드가 현재까지 PCIe4.0 4Lane을 온전히 지원할 수준의 카드가 흔치않다는 점 또한 이러한 단점이 크게 느껴지지 않습니다.

AORUS ELITE 제품군의 가격대를 본다면 작성일기준 355,000원~385,000원으로 약 3만원 내의 가격대로 포진하였는데요, 단순히 Wi-Fi 6E 모듈만 추가할 경우에도 3만원 가량의 금액이 추가되므로 전원부 구성이 30% 가량 더 좋은 AORUS ELITE AX-W의 가성비가 더 좋다고 볼 수 있습니다.(AORUS ELITE/ELITE AX Vcore A : 1120A, AORUS ELITE AX-W : 1440A) 개인적으론 AORUS ELTIE 제품군에서 히트싱크 색상과 같은 시각적인 요소를 제외한다면 구성면에서 AORUS ELITE AX-W 이외 다른 마더보드들을 선택할 이유가 전혀 없다고 생각합니다.

서론이 길었습니다, 언박싱을 시작으로 GIGABYTE Z790 AORUS ELITE AX-W 마더보드를 살펴보도록 하겠습니다.

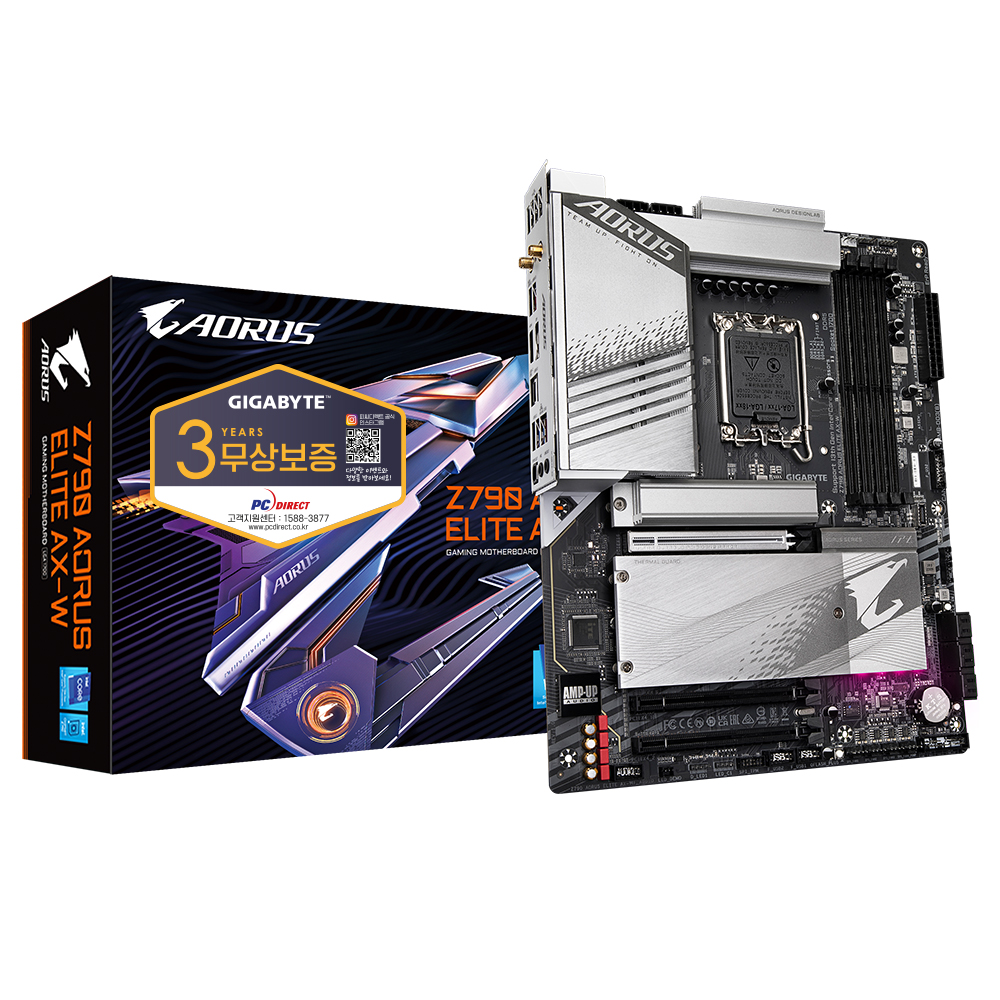

Z790 AORUS ELITE AX-W 마더보드 패키지박스.

패키지박스 후면엔 마더보드의 주요 특징들이 간략하게 기재되었는데요, WiFi 지원, 탄탄한 전원부 구성 및 히트싱크 등이 표기되었습니다.

구성품은 간편한 전면 I/O 케이블 연결이 가능한 G-Connector, 쉴딩처리된 SATA 케이블 2개, WiFi6E/Bluetooth 안테나, 사용설명서로 구성되었습니다.

안테나는 바닥면이 자석형으로 케이스의 다양한 영역에 별도의 나사 장착 필요없이 안정적인 고정력을 지닙니다.

Z790 AORUS ELITE AX-W 마더보드 외형.

은색 색상의 히트싱크가 전원부 부터 PCIe 슬롯 영역, 칩셋에 이르기까지 넓은 범위에 걸쳐 히트싱크가 구성되었으며 보드의 무게 또한 엔트리급 ATX 마더보드 대비 무거운편입니다. 특히 전원부 히트싱크는 여느 메인보드 못지않게 후면 I/O 쉴드 영역까지 설계되었는데요, 전원부의 출력 전력을 고려한 설계로 추정되며 아래에서 조금 더 자세히 살펴보겠습니다.

여담으로 마더보드의 ARGB LED 솔루션이 보편화됨에 따라 LED 튜닝요소가 많지만 마더보드에서 직접적으로 LED가 발산되는 영역은 제한적입니다. 이때 은색 색상의 히트싱크가 LED 조명의 빛을 받으면 동일한 색상으로 광확산이 이뤄지며 비슷한 예로 흰색 마더보드 디자인 또한 광확산에 유리한 특징이 있습니다.

Z790 AORUS ELITE AX-W 마더보드 전체 구성.

알루미늄 히트싱크가 PCB의 반절가량을 차지하고 있는 구성이며 보드 좌상단에 거대한 히트싱크가 특징인 마더보드입니다.

기가바이트의 Z790 AORUS 라인업 중 중급형 라인업에 포진하였지만 Z790 AORUS ELITE AX-W 마더보드의 경우 전원부 구성이 상급형 마더보드 못지않게 탄탄한 구성을 취하고 있는 것이 특징입니다.

후면 I/O 구성은 위와 같습니다.

I/O 쉴드 일체형으로 제작되었으며 좌측부터 USB2.0 포트4개, Wi-Fi,Bluetooth 안테나핀, USB3.2 포트 5개(BIOS 업데이트 포트1개, 고속 충전 겸용 포트 2개), 디스플레이 포트2개(HDMI,DP), USB-C타입 포트(USB3.2 Gen2x2), 오디오 포트로 구성되었습니다.

해당 I/O에서 주요 포트는 2.5Gbps 이더넷포트와 USB3.2 Gen2x2(20Gbps)라고 볼 수 있으며 Z790 AORUS ELITE AX-W 마더보드의 외부 인터페이스 중 가장 빠른 포트는 USB-C타입 포트입니다. 썬더볼트4 급 대역폭을 지니지는 못하지만 외장형 NVMe SSD의 대역폭으로 크게 부족함이 없는 대역폭이라고 볼 수 있습니다.

LGA1700 소켓.

인텔 12세대와 13세대 CPU 제품군을 지원합니다.

DDR5 4슬롯.

듀얼채널 구성, 최대 192GB(단일 48GB) 용량을 지원하며 OC 설정시 최대 7600MHz까지 설정 가능합니다.

첫번째 PCIe 슬롯은 PCIe5.0을 지원하며 16레인을 할당받으며 무거운 그래픽카드가 장착되는 것을 고려하여 슬롯 보강이 이뤄진 모습을 볼 수 있습니다.

높은 전력을 요구하는 CPU를 지원하기위해 CPU 보조전원 단자는 8+8핀으로 구성되었습니다.

보편적으로 CPU 보조전원 케이블이 8+8핀을 동시에 지원하기위해서 일반적인 500~600W급 파워서플라이가 아닌 800W대 이상의 파워서플라이들이 위와 같은 케이블 지원을 합니다.

첫번째 M.2 M-Key 소켓은 히트싱크가 탑재되어있으며 전원부 및 칩셋 등의 히트싱크 디자인 및 색상과 동일하게 구성되었습니다.

아래에서 살펴볼 다른 M.2 M-Key 소켓의 히트싱크대비 더 넓은 방열 면적을 지니고 있어 상시 구동하는 OS용 NVMe SSD가 장착되는 것이 이상적입니다.

첫번째 M.2 M-Key 소켓은 PCIe4.0을 지원하며 히트싱크 연결을 위해 커스텀 소켓으로 제작되었습니다.

소켓에 쉴딩 처리가 되어 물리적으로 다른 M.2 슬롯 대비 전기적 특성이 상대적으로 우수합니다.

넓은 영역에 걸쳐 자리잡은 NVMe SSD 전용 히트싱크인 Thermal Guard.

3개의 나사를 풀어 NVMe SSD를 각 M.2 소켓에 장착할 수 있으며 히트싱크와 NVMe SSD 사이엔 써멀패드가 부착되어있으며 M.2 22110 규격까지 지원하는만큼 써멀패드도 11cm급 NVMe SSD에 맞춰 부착되어있습니다.

3개의 PCIe4.0 M.2 M-Key 소켓.

모든 소켓은 Intel Rapid StorageRaid 구성을 지원하며 Intel Rapid Storage Technology(IRST)를 활성화하여 NVMe SSD간 RAID 구성으로 설정할 수 도 있습니다.

NVMe SSD 보편화 및 M.2 M-Key 소켓이 본격적으로 도입됨에 따라 기존 M2 볼트 대신 간편한 탈착방식을 래치(Latch)가 적용되었습니다.

래치 구조로 인해 무나사 타입으로 NVMe SSD를 장착할 수 있으며 기존 M2 볼트의 분실 우려도 없어 간편한 장착이 가능했습니다.

시스템팬 헤더와, ARGB 헤더는 한쪽 영역에 가지런히 정렬되어있습니다.

마더보드 우측면엔 인터페이스 헤더, 마더보드 상하단엔 팬 및 LED 헤더가 위치하고 있는 편입니다.

전면 USB 헤더는 기본 헤더인 USB2.0부터 USB3.1, USB3.2 Gen2 까지 지원합니다.

SATA3 포트는 총 6개로 구성되었으며 모든 포트에 대해 RAID 구성을 지원합니다.

썬더볼트 애드온 카드를 장착하기위한 헤더소켓.

이어서 전원부 구성을 조금 더 살펴보겠습니다.

큼지막하게 자리잡은 히트싱크. 후면 I/O쉴드 영역까지 히트싱크가 이어져있습니다.

마더보드 상단부에도 전원부 IC의 방열을 위한 히트싱크가 마련되어있습니다.

각 히트싱크끼리는 내부 니켈 도금 처리된 히트파이프가 발열을 공유하며 두개의 히트싱크가 함께 전원부 IC 및 소자를 방열시키는 구조입니다. 전원부 냉각 솔루션은 부족함이 없는 수준이며 욕심을 조금 더 낸다면 히트싱크 구성이 아닌 방열핀 구성도 좋지않았을까 생각되지만 후면 I/O 쉴드 영역의 히트싱크의 방열 면적이 방열핀 스택에 견주어도 부족하지 않을 수준으로 디자인되었기에 냉각 솔루션에 흠잡을 부분이 없다고 판단됩니다.
