공랭 쿨러 + RTX 4090 라이저 + ASUS 시스템 구성기 조합기입니다.
대부분 3열 CPU 수랭 쿨러를 이용한 라이저 조합은 있는데,
공랭 조합은 참 없더군요.
수냉 관리의 까다로움과 누수 방지를 고려하자면 공랭이 가장 안전하긴 합니다.
문제는, 공랭을 하게 되면 VGA 라이저가 불가능 하다는 점인데...
그래서 도전 해 봤습니다.
지난 몇 개월 간 수고해 준 RTX4080 대신...
이번에는 RTX 4090 입니다.
가로 길이만 357.6mm / 두께 70.1mm / 높이는 149mm 에 달합니다.
(35.7cm / 7.0cm / 14.9cm)
사용 중인 PC 정보는 다음과 같습니다.
CPU : 인텔 i5-13600KF
RAM : 삼성전자 DDR5 5600Mhz 16GB x 2EA

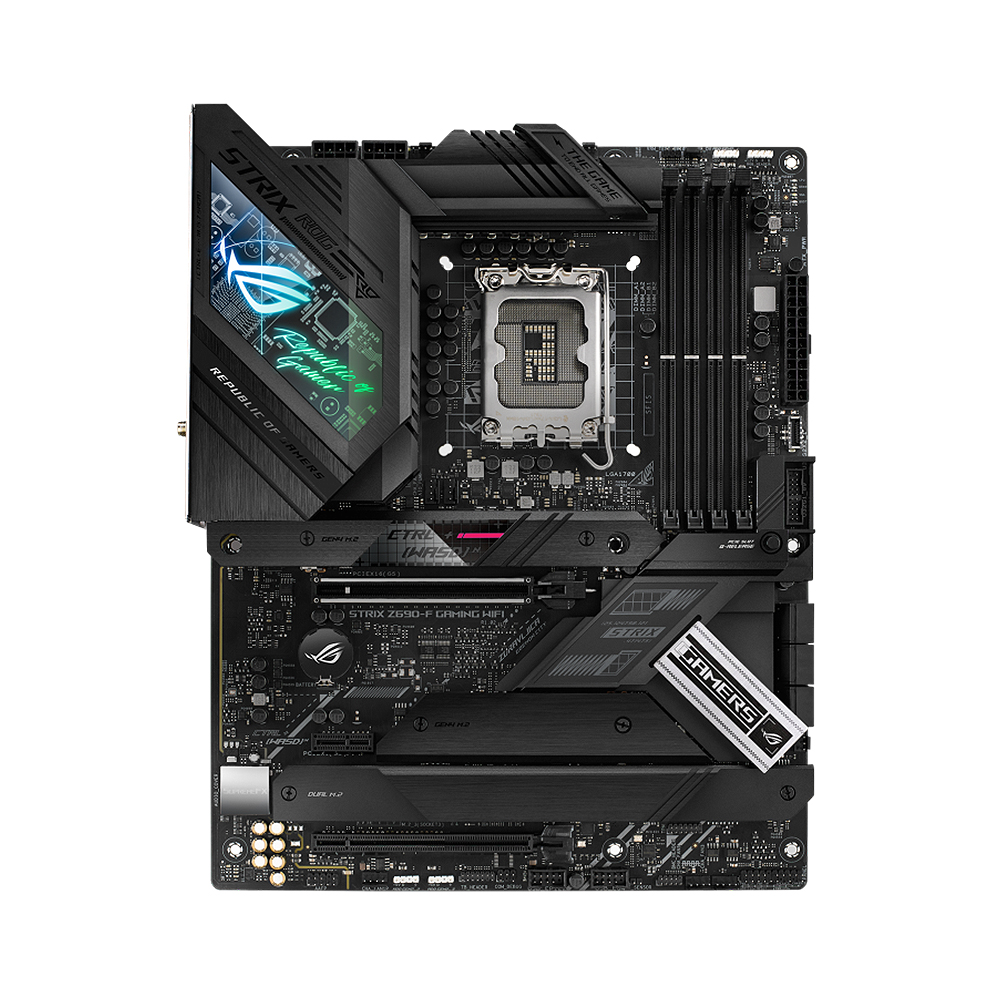

메인보드 : ASUS ROG STRIX Z690-F GAMING WIFI 인텍앤컴퍼니
CPU 쿨러 : NOCTUA NH-D15S 크로맥스 블랙 에스티스토어
시스템 쿨러: NOCTUA NF-A14 크로맥스 블랙 에스티스토어 (7EA)
그래픽카드 : ASUS ROG STRIX RTX4090 O24G GAMING OC D6X 24GB 인텍앤컴퍼니
VGA 라이저 킷 : AONE PCI-E 4.0 16X 300mm 라이저케이블
12VHPWR 케이블 : 이엠텍 레드빗 12VHPWR 변환 케이블 (0.3M)
케이스 : ASUS STRIX HELIOS BLACK 대원CTS
파워 서플라이 : ASUS THOR 1000P2 대원CTS
VGA 지지대 : 시스기어 ROG Vertical Riser KIT
우선, 기존 VGA 탈거를 진행합니다.
그리고 장착 가능 요구 사항과 길이를 체크해 봅니다.
부품 장착 사이의 간격을 보시면 아시겠지만, 녹투아 급의 대장 쿨러를 장착하더라도
1. PCI 슬롯이 8 슬롯인 케이스를 써야 합니다.
2. CPU 쿨러 방열판으로부터 하단부 파워 커버 사이의 공간이 17cm 이상이어야 합니다.
3. CPU 쿨러를 "가로"로 장착해서 튜닝램을 위해 설계된 스페이스를 12vhpwr 에게 줘야합니다.
(CPU 열 배기는 상단으로 향해야 합니다.)
3-1. 그리고 매우 높은 확률로 튜닝램 방열판이 걸립니다. 무조건 시금치나 흑금치 써야 합니다.
3-2. CPU 쿨러를 90도로 돌려서 장착한 만큼 → 메모리를 위해 공간 확보해 놓은 방열판 구조가 → 12vhpwr 를 장착 할 수 있느냐 없느냐의 결정적인 역할을 합니다.
장착 문제를 해결 하더라도 RTX4090을 라이저 함으로써 생기는 발열 문제도 있습니다.
그래서 아예 설치 전에 이렇게 계획을 진행 합니다.
1.CPU 쿨러를 상면부로 가게 끔 설치후 RPM 10% 상향 조정
2.상면부 배기 3개를 모두 140mm 녹투아로 설치 ~ 권장 rpm 에서 10% 추가 상승 조정
3.SSD 슬롯을 메인보드 칩셋 하단부에 있던 슬롯 사용 → CPU 쿨러 바로 밑 슬롯으로 위치 변경
\
계산은 다행히 들어 맞았고, 우여곡절 끝에 장착을 모두 완료했습니다.
VGA 하단부는 1.2CM 이 남고 상단부는 0.3CM 이 남습니다.
PCI 라이저 슬롯을 장착할 때의 공간까지 계산하게 된다면 상당히 빡빡한 작업입니다.
파워 커버 바닥에 쓰는 PCI 4.0 라이저 슬롯 고정하는 육각 스페이서는 아예 못쓴다고 봐야 합니다.
쓰다가 라이저 슬롯 부러뜨러 먹을 만큼 공간이 절대 안 나옵니다.
애초에 VGA 전용 앞쪽 라이저 2슬롯은 사용하지 않았습니다.
오로지 기존 PCI 8슬롯에 장착하는 기준입니다.
여차 할 때는 케이스 제조사와 호환되는 유니버셜 라이저 키트를 써야 할 수준입니다.
정리하자면, 공간 총 합 : 1.2cm + 0.3cm = 1.5CM
그러므로 PCI 슬롯이 7 슬롯의 케이스라면 PCI 슬롯의 세로 길이가 일반적으로 2.1CM 이므로,
1슬롯의 높이만큼 부족해 장착이 불가능하니 이 점을 꼭 사전에 체크 해야만 합니다.
마지막으로 벤치 점수도 봐야죠.
3dmark 2560 x 1440 해상도 테스트 결과입니다.
VGA 튜닝 없이 타스는 31,661 로 확인되었고 큰 이상 없이 잘 쓰고 있습니다.
라이저로 인한 오류, 고주파 등등은 따로 나오지 않고 있습니다.
물론 PCI 라이저 케이블은 4.0 버전으로 쓰셔야 합니다.
고주파 없는 4090 양품에 이제는 모든 PC 제품을 ASUS 시스템 구성까지...
더 이상 말해 뭐 하겠습니까 ㅎㅎ
오랜 시간 동안 공들여왔던 시스템 구성이었고, 이제 크게 만족합니다.
아무튼, 저처럼 공랭 라이저 관련 정보 찾으시는 분들을 위해 리포트 겸 기록으로 남깁니다.
이제 모니터만 ASUS ROG SWIFT 로 바꾸면...!!
