안녕하세요. S.N.J 남대원입니다.
최고들의 만남 AMD Phenom II X4 940 Black Edition 와 DFI Lanparty DK 790FXB-M2RSH 만나다!!!
우리는 AMD와 DFI의 만남을 기다리고 있었습니다. 그들은 최고의 오버클럭 성능을 우리에게 보여줄 것입니다.
이번 리뷰에서는 AMD CPU와 DFI 메인보드를 가지고 Dryice를 이용한 쿨링의 설치과정을 소개해드리고
오버클럭을 해볼 예정 입니다.
일반적으로 cpu쿨링에는 공기의냉각인 "공냉", 액체를 이용한 "수냉", 이외에 영하의 온도를 보여주는
액화헬륨, LN2(액화질소), Dryice(드라이아이스),기화기,냉각기 등등의 냉각을 극냉이라고 합니다.
액화헬륨이나 LN2를 이용하면 영하 약 196~ 242도 라는 엄청난 냉각이 가능하지만 일반적으로 쉽게 다루기 쉽지않고
고비용이 들어갑니다.
우리는 쉽게 구할수 있고 저렴한 Dryice를 가지고 컨테이너를 이용하여 오버클럭을 실시합니다.
서른한가지 아이스크림 가게에서도 우리는 쉽게 Dryice를 만나볼수 있습니다. :D
Dryice는 약 영하 78도 정도 냉각이 가능합니다. 어떠한 결과물이 나올지는 리뷰를 통하여 감상하시기 바랍니다.
리뷰에 들어가기 앞서 두 제품을 소개하겠습니다.
 |
◆ AMD Phenom II X4 940 Black Edition
~폴
 |
 |
AMD Phenom II X4 940 Black Edition 특징
~폴
 |
업계 최초의 진정한 쿼드 코어 x86 프로세서
설계부터 진정한 쿼드-코어로 디자인되어 코어간에 보다 향상된 통신이 가능
이점 : 코어가 패키지 레벨이 아닌 다이(die) 상에서 통신하므로 보다 나은 성능을 발휘
다이렉트 커넥트 아키텍처 기반 AMD64
메모리 컨트롤러와 I/O를 CPU에 직접 연결함으로써 시스템 성능과 효율성을 증진시킴
32비트와 64비트 컴퓨팅을 동시에 지원하도록 설계
통합 DDR2 메모리 컨트롤러
이점:
메모리 레이턴시를 크게 줄여 애플리케이션 성능을 향상시킴
연산 수행 요구에 맞춰 메모리 대역폭과 성능을 확장시킴
HyperTransport™ 기술은 프로세서당 최대 16GB/s 의 대역폭을 제공? I/O 병목현상을 줄임
최대 33.1GB/s 의 프로세서와 시스템간 총 대역폭 (HyperTransport 버스 + 메모리 버스)
AMD Balanced Smart Cache
공유 L3 캐쉬
코어 당 512K L2 캐쉬 이외에, 최대 6MB의 L3 캐쉬가 최대 4개의 코어간에 공유됨
이점 : 자주 이용되는 데이터에 대한 접근 시간을 줄여 보다 성능을 향상 시킴.
AMD Wide Floating Point Accelerator
128-비트 부동 소수점 유닛 (FPU)
고성능 (128비트 내부 데이터 경로) 부동 소수점 유닛이 코어당 존재
이점 : 보다 빠른 부동 소수점 연산을 위한 넓은 데이터 경로 제공으로 보다 향상된 성능 제공
HyperTransport™ 기술
한 개의 16-비트 링크, 최대 3600MT/s
최대 8 .0 GB/s HyperTransport™ I/O 대역폭; 최대 16.0GB/s (HyperTransport Generation 3.0 모드)
최대 33.1GB/s 의 프로세서와 시스템간 총 대역폭 (HyperTransport 버스 + 메모리 버스)
이점 : 시스템 I/O에 대한 보다 빠른 억세스를 통해 성능 향상
통합 DDR2 DRAM 컨트롤러와 AMD Memory Optimizer 기술
고대역폭, 로우-레이턴시 통합 DDR2 메모리 컨트롤러
PC2-8500 (DDR2-1066); PC2-6400 (DDR2-800), PC2-5300 (DDR2-667), PC2-4200 (DDR2-533),
PC2-3200 (DDR2-400) SDRAM unbuffered DIMM 지원
64-bit DDR2 SDRAM 메모리 지원
최대 17.1GB/s 메모리 대역폭*
이점 : 시스템 메모리 접근 속도를 높여 성능 향상
AMD Virtualization™ (AMD-V™)과 Rapid Virtualization Indexing
가상화된 애플리케이션이 각 할당된 메모리를 직접, 빠르게 접근할 수 있도록하여 현재는 물론 미래의
가상화 환경에서의 성능, 신뢰성, 보안을 향상시키도록 설계된 실리콘 레벨의 기능 강화
이점 : 가상화 소프트웨어가 보다 안전하고 효율적으로 실행되어 가상화 시스템 구동시 보다 나은 환경을
제공 하도록 함
AMD Cool'n'Quiet™ 3.0 기술
프로세서 성능 요구에 따라 성능 상태와 기능을 자동적으로, 또한 즉각적으로 조절하는 강화된
전력 관리 기능 보다 조용한 동작을 가능하게 하고 전력 요구치를 줄임
이점 : 발열과 소음을 줄이고 효율적인 성능과 에너지 사용을 가능하게하는 플랫폼 설계
AMD CoolCore™ 기술
프로세서에서 사용되지 않는 부분의 전력을 차단함으로써 프로세서 에너지 소모를 줄임. 예를 들면,
메모리 컨트롤러는 메모리로 부터 데이터를 읽어오는 동안 메모리 쓰기 회로의 전력을 차단하여
시스템 전력 소모를 줄임 별도의 드라이버 혹은 BIOS 조작이 필요없이 자동적으로 작동함
전력의 공급과 차단이 단일 클럭 사이클 내에서 이루어지므로, 에너지를 절감하면서도 성능저하가 없음
이점: 프로세서의 사용하지 않는 부분을 동적으로 활성화시키거나 혹은 전력을 차단함으로써
사용자에게 보다 효율적인 성능을 제공
Dual Dynamic Power Management™
보다 세밀한 전력 관리 기능으로 프로세서 에너지 소모를 줄임
최적화된 전력 소모와 성능을 위해 코어와 메모리 컨트롤러에 분리되어 전력 공급이 되므로
코어와 메모리 컨트롤러의 전력 절감의 가능성을 높이게 됨
이점: 시스템 전체 전력 소모는 줄이면서도 필요에 따른 메모리 성능을 제공함으로써
플랫폼 효율성을 향상 시키도록 함
~폴폴
AMD Phenom II X4 940 Black Edition 사양
~폴
| Processor Frequency: | X4 940 (Black Edition) = 3.0GHz |
| L1 Cache Sizes: | 64K of L1 instruction and 64K of L1 data cache per core (512KB total L1 per processor) |
| L2 Cache Sizes: | 512KB of L2 data cache per core (2MB total L2 per processor) |
| L3 Cache Size: | 6MB (shared) |
| Memory Controller Type: | Integrated 128-bit wide memory controller (configurable for dual 64-bit channels for simultaneous read/writes) |
| Memory Controller Speed: | Up to 1.8GHz with Dual Dynamic Power Management |
| Types of Memory Supported: | Support for unregistered DIMMs up to PC2 8500 (DDR2-1066MHz) |
| Memory Bandwidth: | Up to 17.1GB |
| HyperTransport 3.0 Link: | One 16-bit/16-bit link @ up to 3.6GHz full duplex (1.8GHz x2) |
| HyperTransport 3.0 Bandwidth: | Up to 14.4GB/s |
| Total Processor Bandwidth: | Up to 31.5 GB/s total bandwidth |
| Packaging: | Socket AM2+ 940-pin organic micro pin grid array (micro-PGA) |
| Fab location: | Fab 36 wafer fabrication facilities in Dresden, Germany |
| Process Technology: | 45-nanometer DSL SOI (silicon-on-insulator) technology |
| Approximate Transistor count: | ~ 758 million (45nm) |
| Approximate Die Size: | 258 mm2 (45nm) |
| Max Ambient Case Temp: | 62o Celsius |
| Nominal Voltage: | 0.875 - 1.5 Volts |
| Max TDP: | 125 Watts |

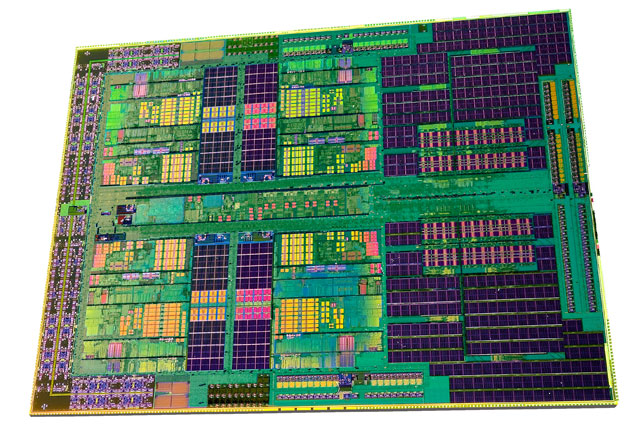

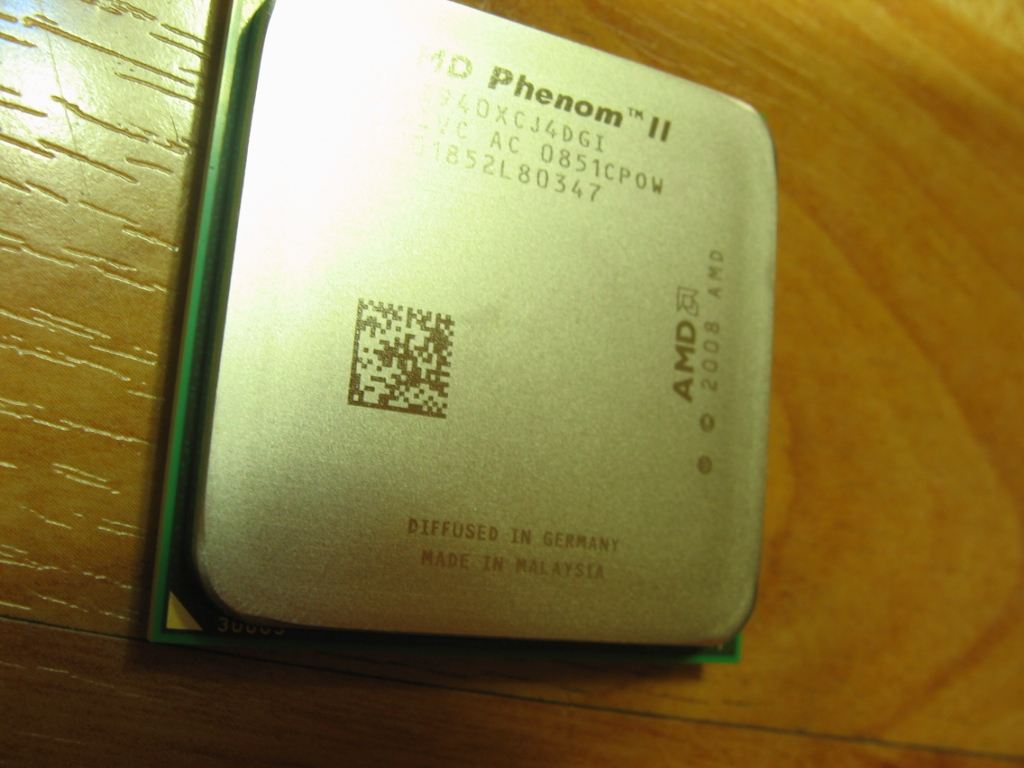

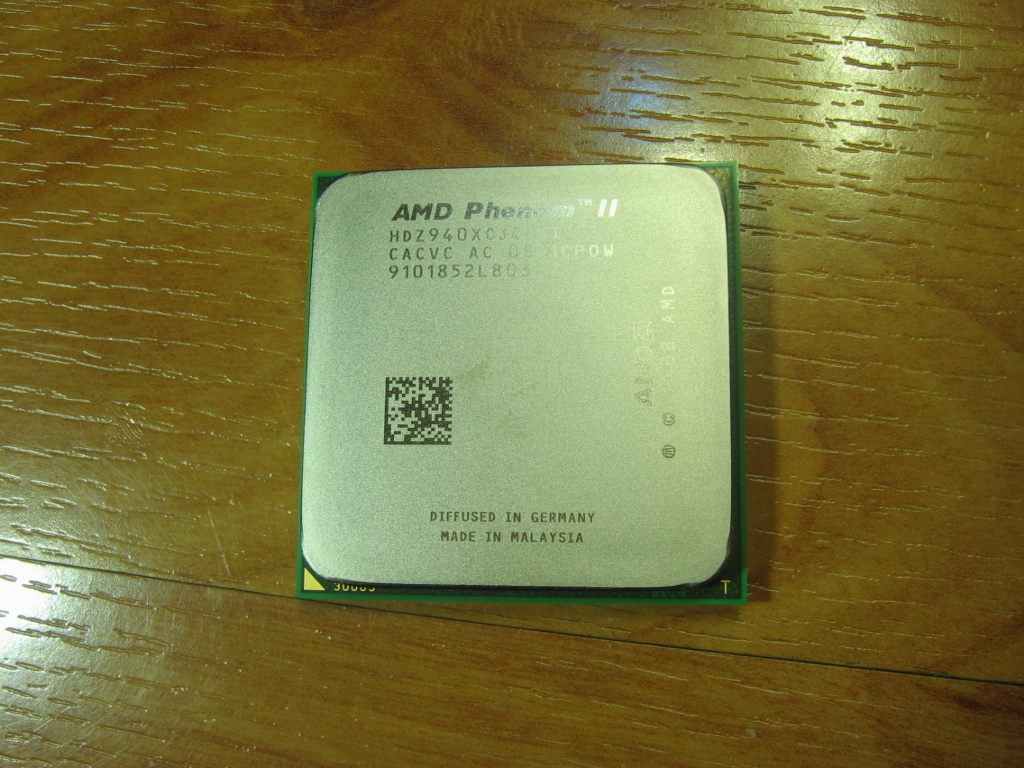

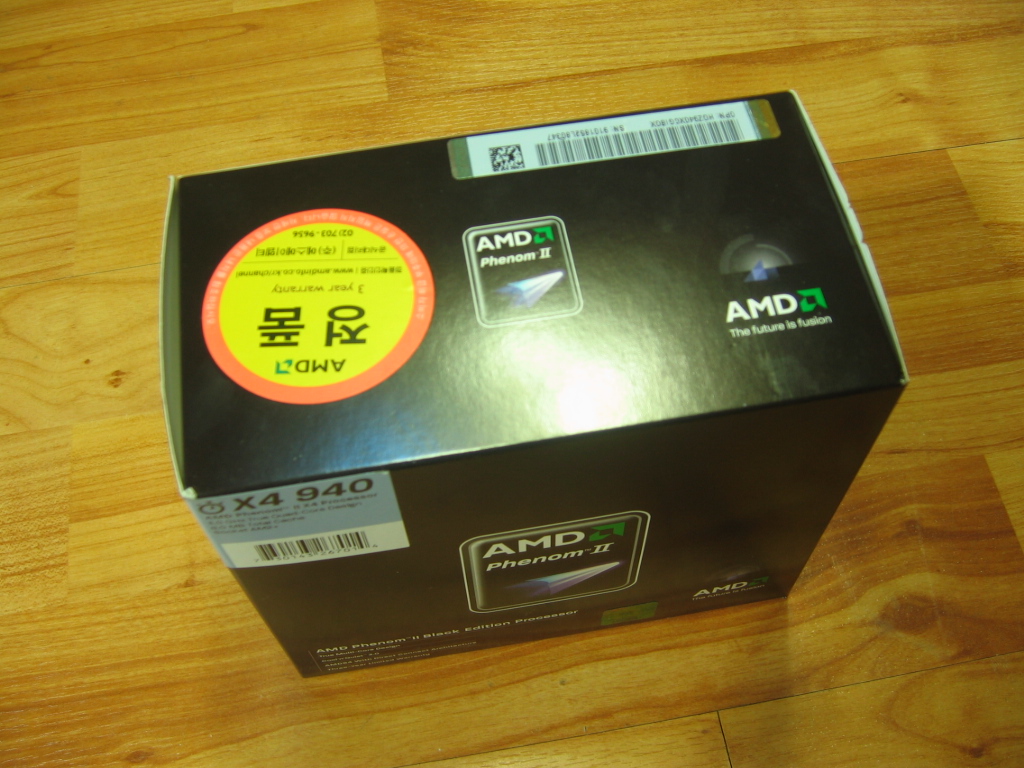

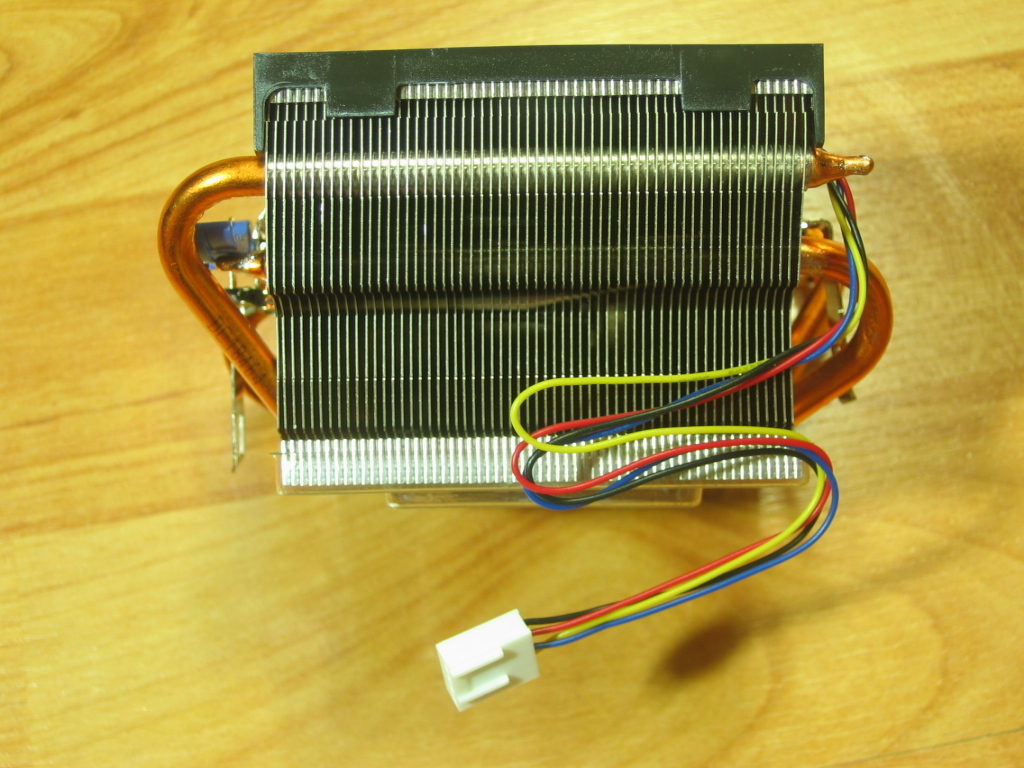

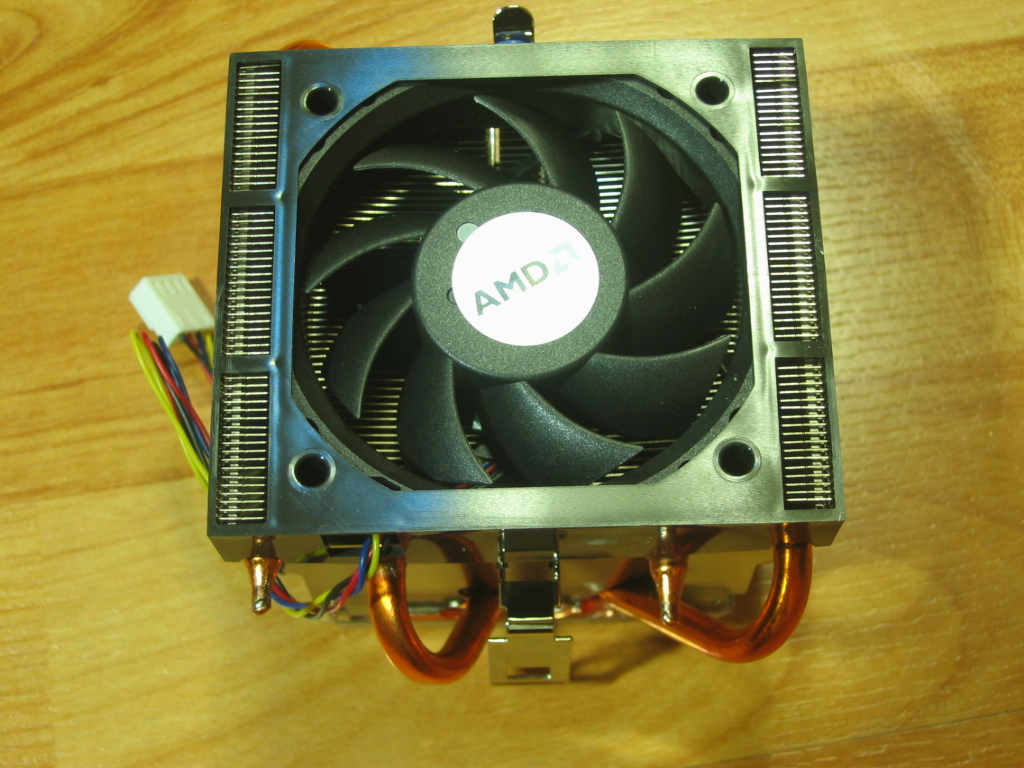

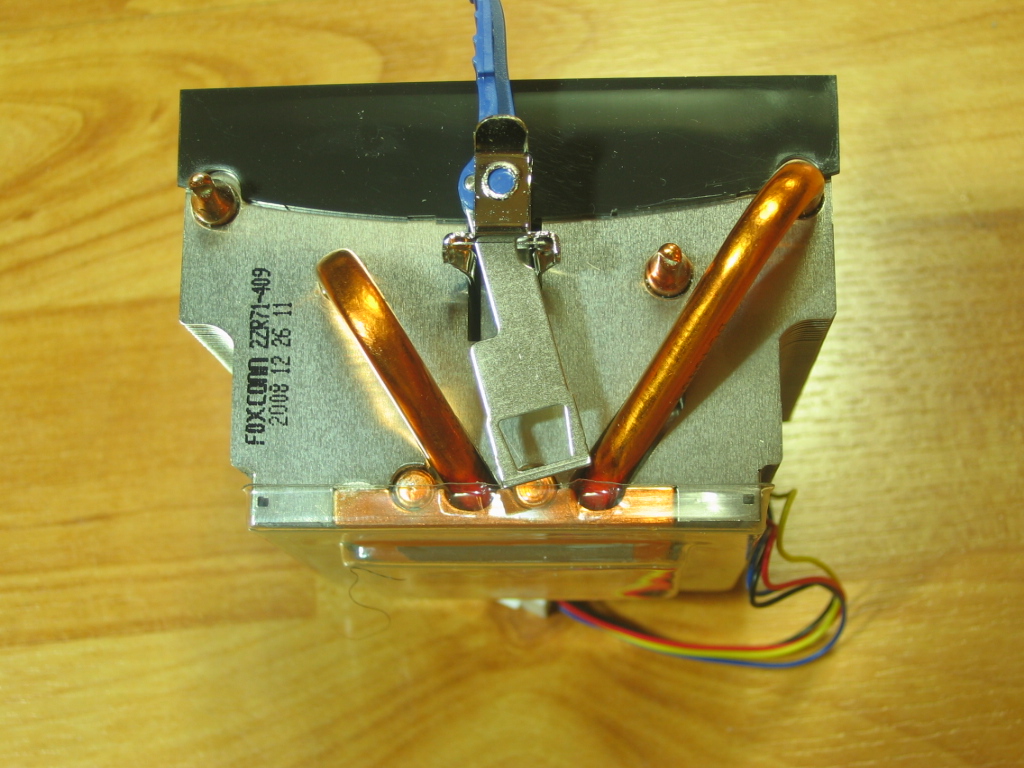

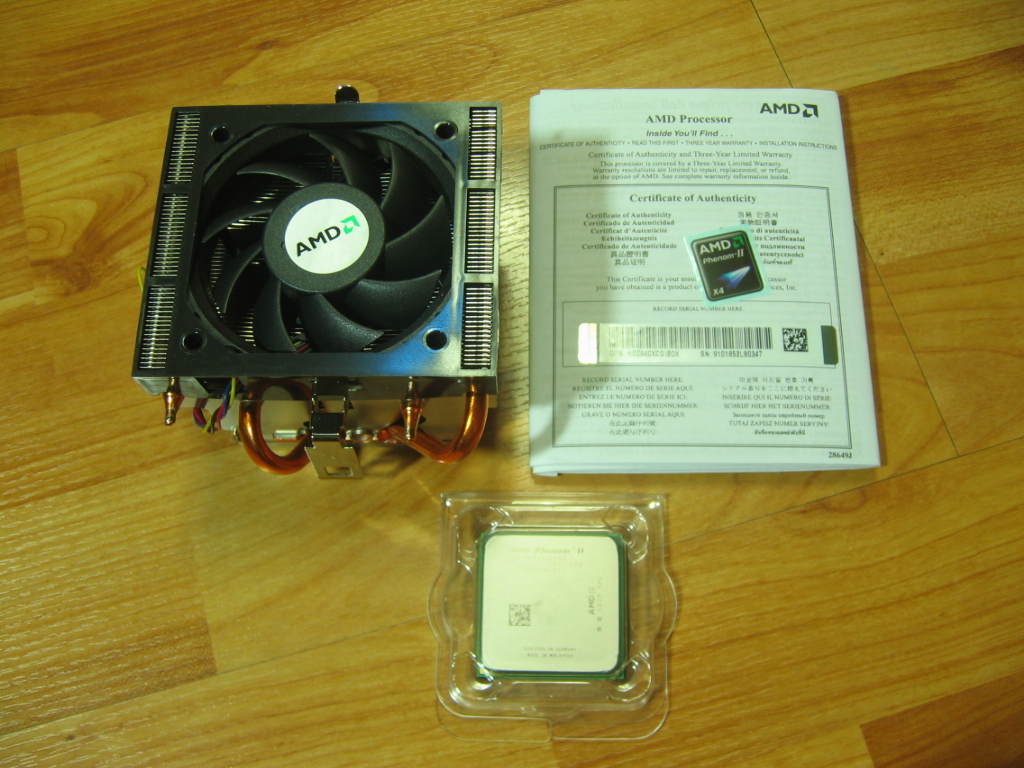

AMD Phenom II X4 940 Black Edition Gallery
~폴
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
~폴폴
~폴폴
◆ DFI Lanparty DK 790FXB-M2RSH
~폴
 |
 |
DFI Lanparty DK 790FXB-M2RSH 사양
~폴
| CPU AMD® AM2+ processors: Phenom FX / Phenom / Athlon / Sempron AMD® AM2 processors: Athlon series / Sempron HyperTransport 3.0 (5200MT/s for AM2+) HyperTransport 1.0 (2000/1600MT/s for AM2) AMD OverDrive provides tuning options using the new “Advanced Clock Calibration” overclocking feature. Socket 940 AM2+ 65nm |
| Chipset AMD chipset - Northbridge: AMD 790FX - Southbridge: AMD SB750 |
| System Memory Four 240-pin DDR2 DIMM sockets Supports DDR2 667/800/1066 MHz DIMMs Supports dual channel (128-bit wide) memory interface Supports up to 8GB system memory Supports unbuffered non-ECC x8 and x16 DIMMs |

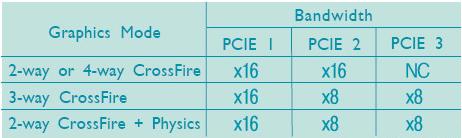

| Expansion Slots 3 PCI Express (Gen 2) x16 slots - 2-way or 4-way CrossFire at x16/x16/NC bandwidth - 3-way CrossFire at x16/x8/x8 bandwidth - 2-way CrossFire + Physics at x16/x8/x8 bandwidth 3 PCI slots |
| BIOS Award BIOS CMOS Reloaded CPU/DRAM overclocking CPU/DRAM/Chipset overvoltage 8Mbit SPI flash memory |
| Audio Realtek ALC885 8-channel HD Audio Codec High-performance DACs with 106dB dynamic range (A-Weight), ADCs with 101dB dynamic range (A-Weight) |
| LAN Marvell 88E8053 PCIE Gigabit LAN controller Fully compliant to IEEE 802.3 (10?-T), 802.3u (100?-TX) and 802.3ab (1000?-T) standards |
| Serial ATA with RAID Supports up to 6 SATA devices SATA speed up to 3Gb/s RAID 0, RAID 1 and RAID 0+1 |
| IDE One IDE connector allows connecting up to two UltraDMA 133Mbps hard drives |
| Rear Panel I/O 1 mini-DIN-6 PS/2 mouse port 1 mini-DIN-6 PS/2 keyboard port 1 optical S/PDIF-out port 1 coaxial RCA S/PDIF-out port 6 USB 2.0/1.1 ports 1 RJ45 LAN port Center/subwoofer, rear R/L and side R/L jacks Line-in, line-out (front R/L) and mic-in jacks |
| Internal I/O 3 connectors for 6 additional external USB 2.0 ports 1 connector for an external COM port 1 front audio connector 1 CD-in connector 1 IrDA connector 1 CIR connector 6 Serial ATA connectors 1 40-pin IDE connector 1 floppy connector 1 24-pin ATX power connector 1 8-pin 12V power connector 2 4-pin 5V/12V power connectors (FDD type) 1 front panel connector 6 fan connectors EZ touch switches (power switch and reset switch) |
| Power Management ACPI and OS Directed Power Management ACPI STR (Suspend to RAM) function Wake-On-PS/2 Keyboard/Mouse Wake-On-USB Keyboard/Mouse Wake-On-Ring Wake-On-LAN RTC timer to power-on the system AC power failure recovery |
| Hardware Monitor Monitors CPU/system/chipset temperature Monitors 12V/5V/3.3V/Vcore/Vbat/5Vsb/Vdimm/Vchip voltages Monitors the speed of the cooling fans CPU Overheat Protection function monitors CPU temperature during system boot-up |
| PCB ATX form factor 24.5cm (9.64") x 30.5cm (12") |

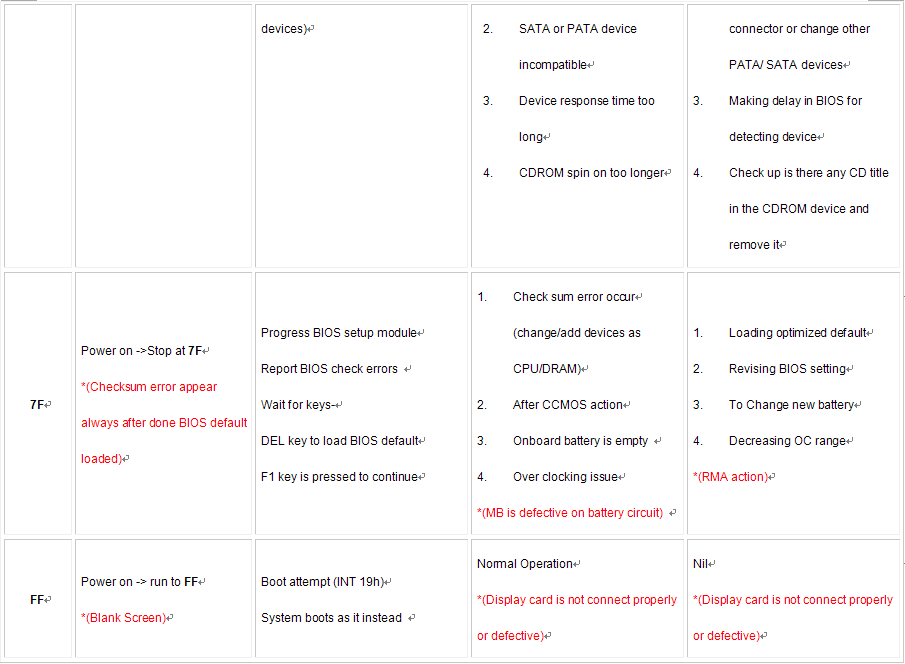

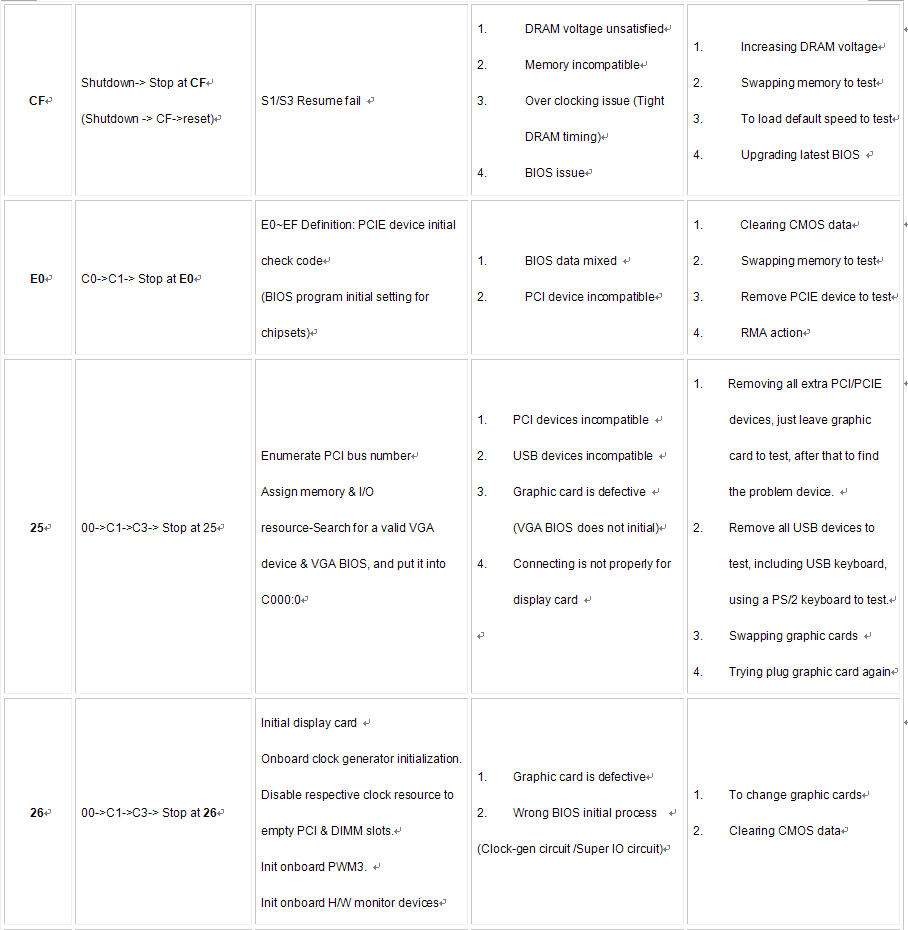

DFI 메인보드 디버그 표시 및 해결방법
~폴

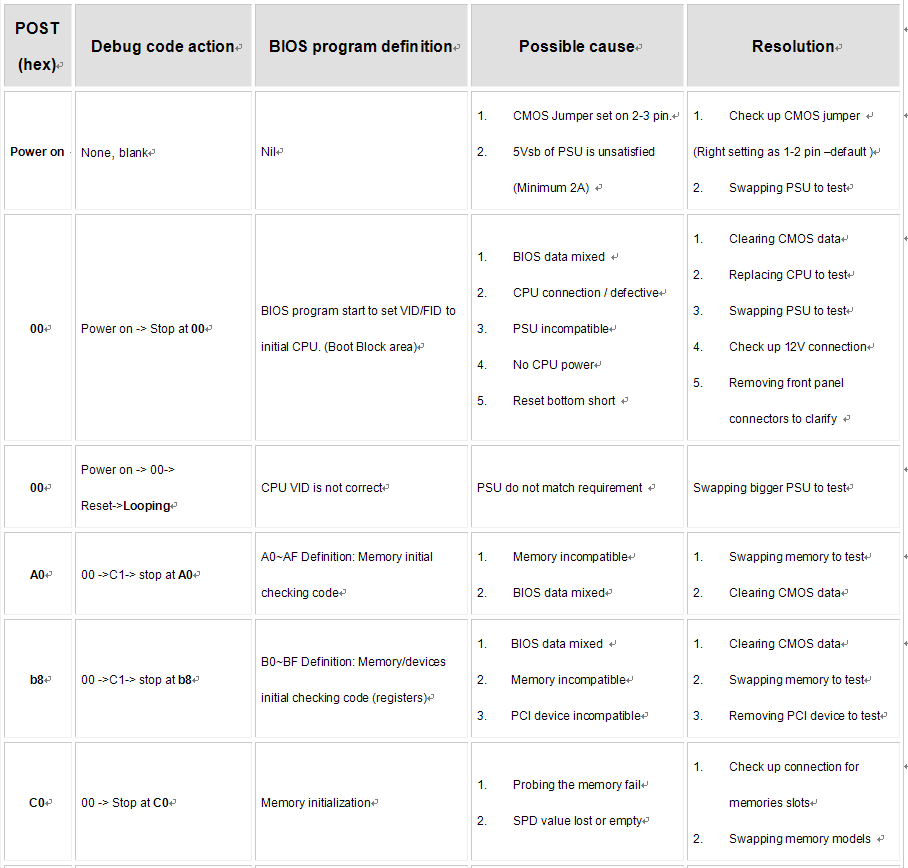

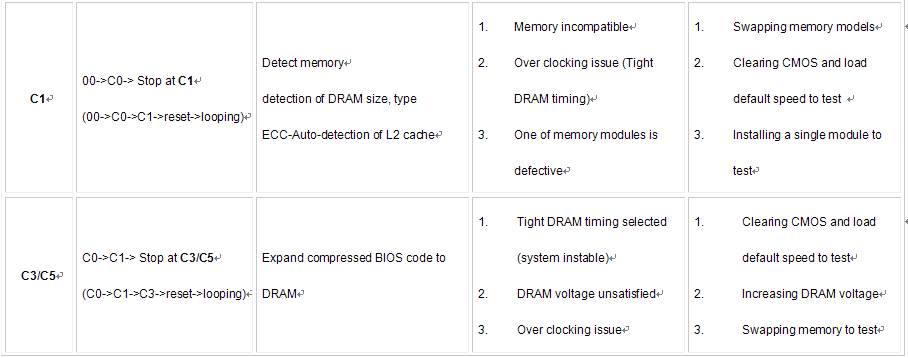

DFI 메인보드의 공통으로 들어가는 항목이며, 메인보드의 문제가 발생시 디버그창 표시내용을
보고 해당항목에 대한 사용자가 문제점을 찾고 해결하실 수 있습니다.
 |
 |
 |
 |
 |
~폴폴
DFI Lanparty DK 790FXB-M2RSH Gallery
~폴
 |

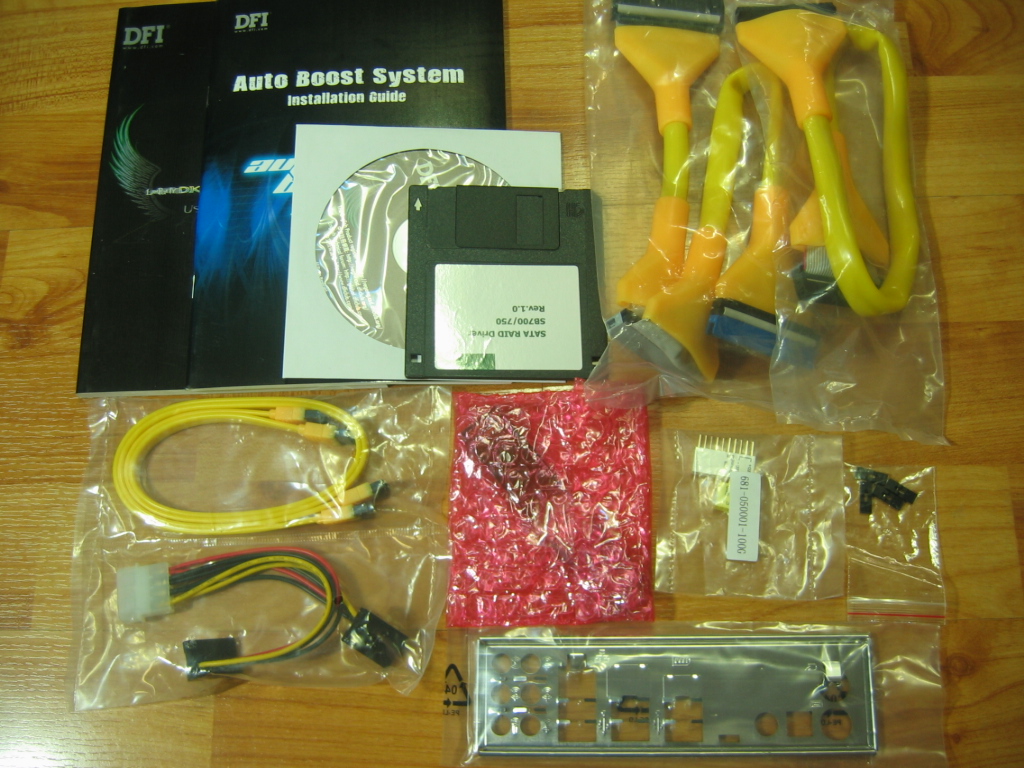

▲ 구성품 : 사용자설명서, AUTO Boost System 사용설명서, 드라이버CD/SATA드라이버설치 플로피디스크
SATA케이블 2개, IDE, FDD 케이블 각 1개, 사타전원 변환 케이블, I/O 쉴드, 크로스파이어 커넥터, 점퍼스위치
 |

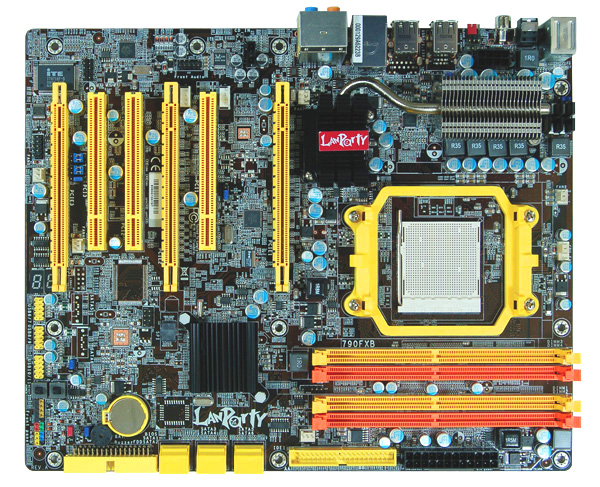

▲ DFI Lanparty DK 790FXB-M2RSH
 |
▲ 8핀 보조전원 커넥터와 위쪽에 붉은색 시모스리셋 점퍼
 |

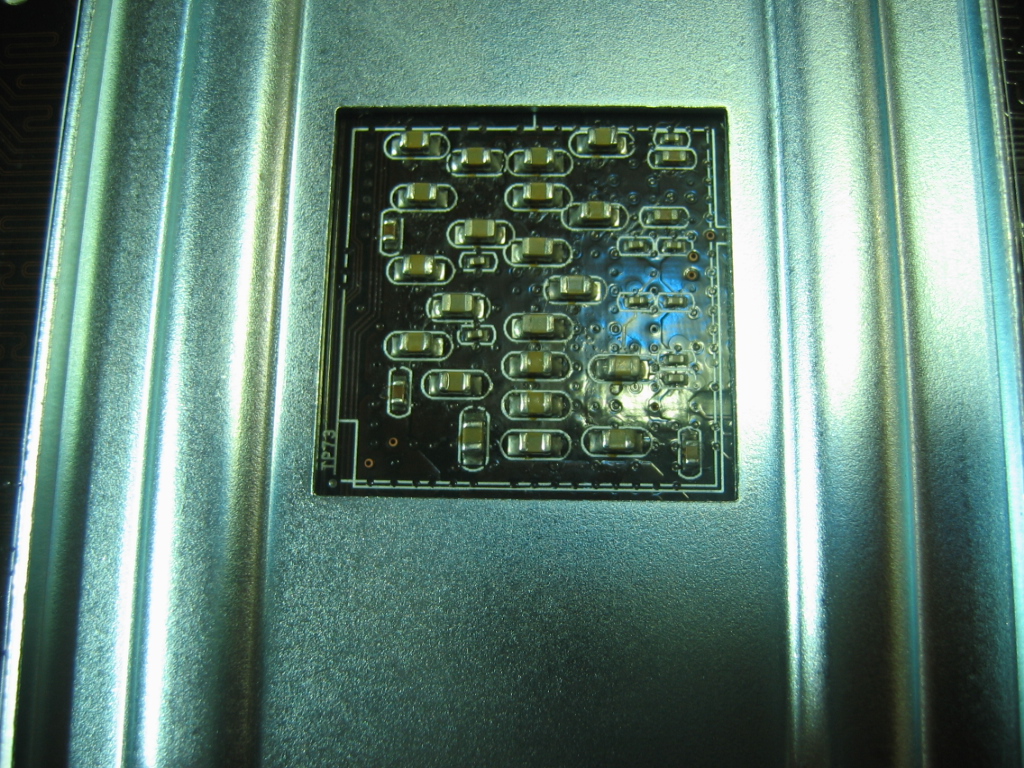

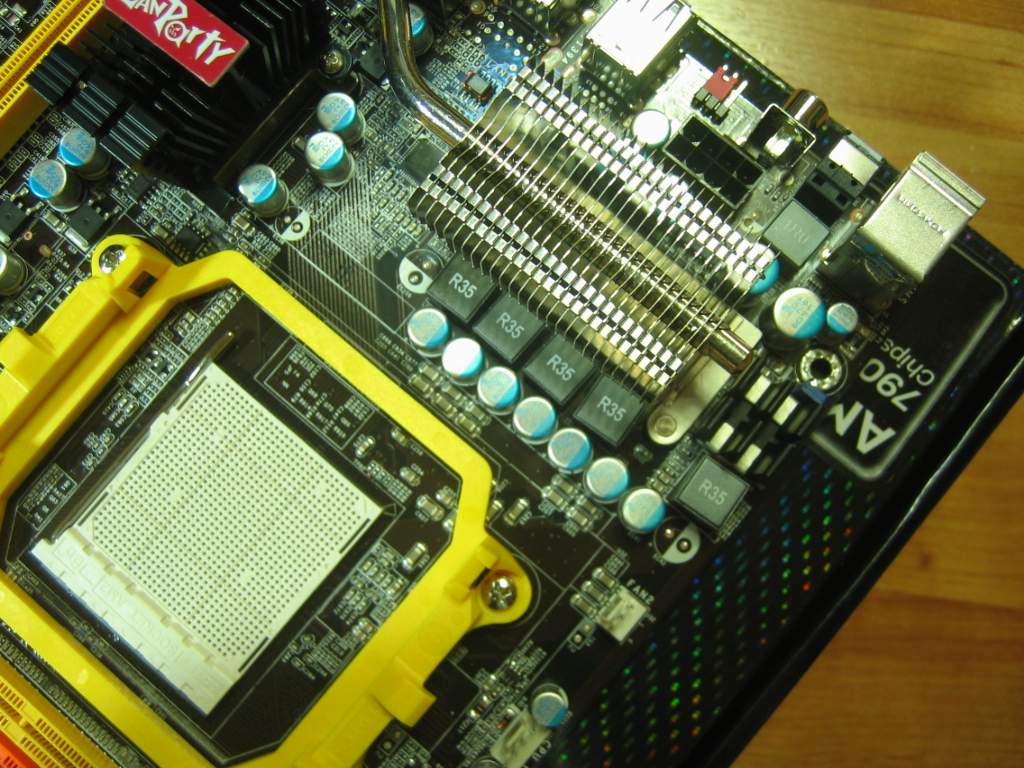

▲ 전원부입니다. 4코어 솔리드 캐패시터
 |

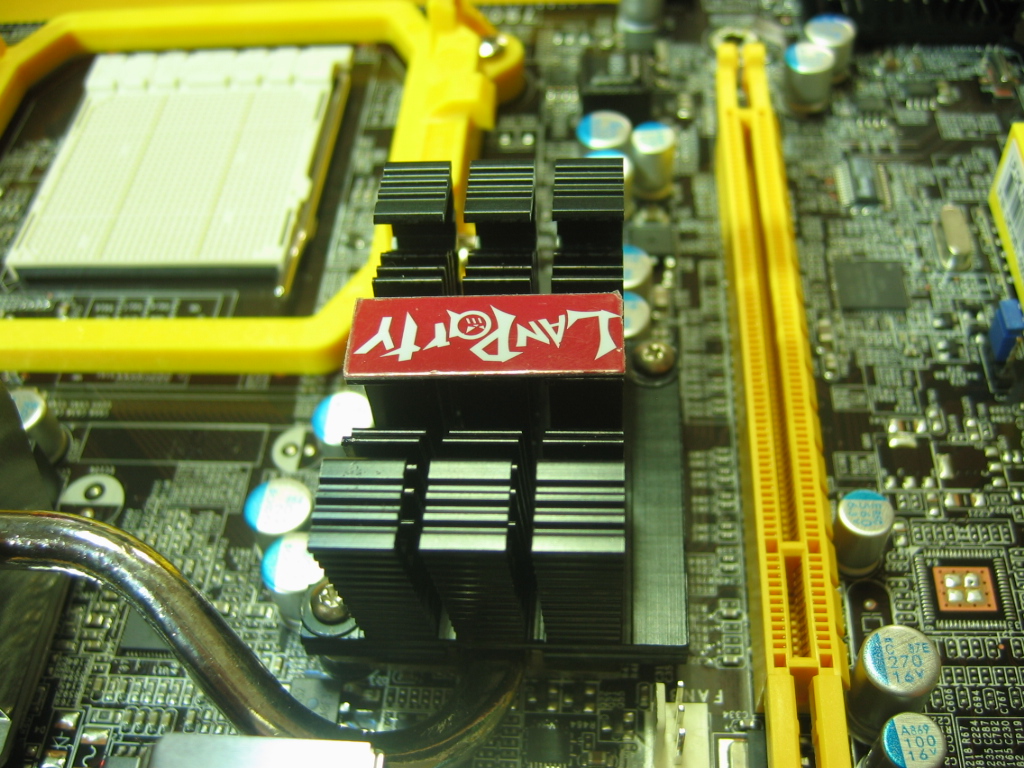

▲ 전원부와 노스브릿지와의 히트파이프로 연결
 |
▲ 940핀 AM2 소켓입니다.
 |
▲ DDR2 메모리슬롯, 최대 8GB까지 장착이 가능 / IDE 커넥터와 / 24핀 메인전원 커넥터
 |

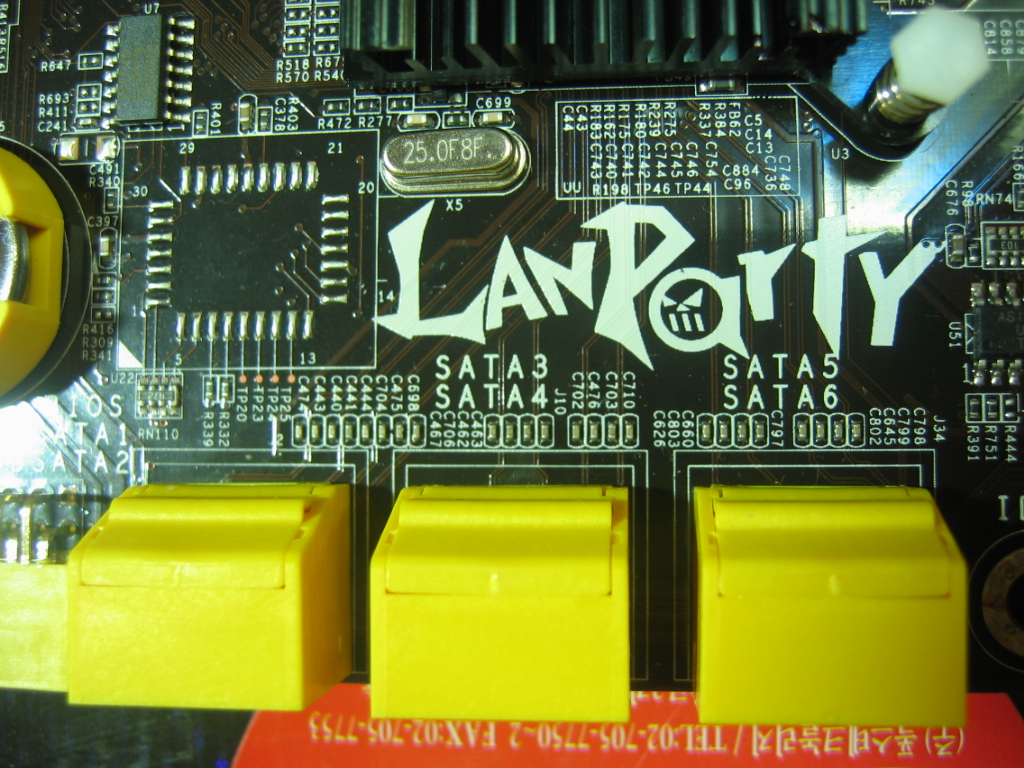

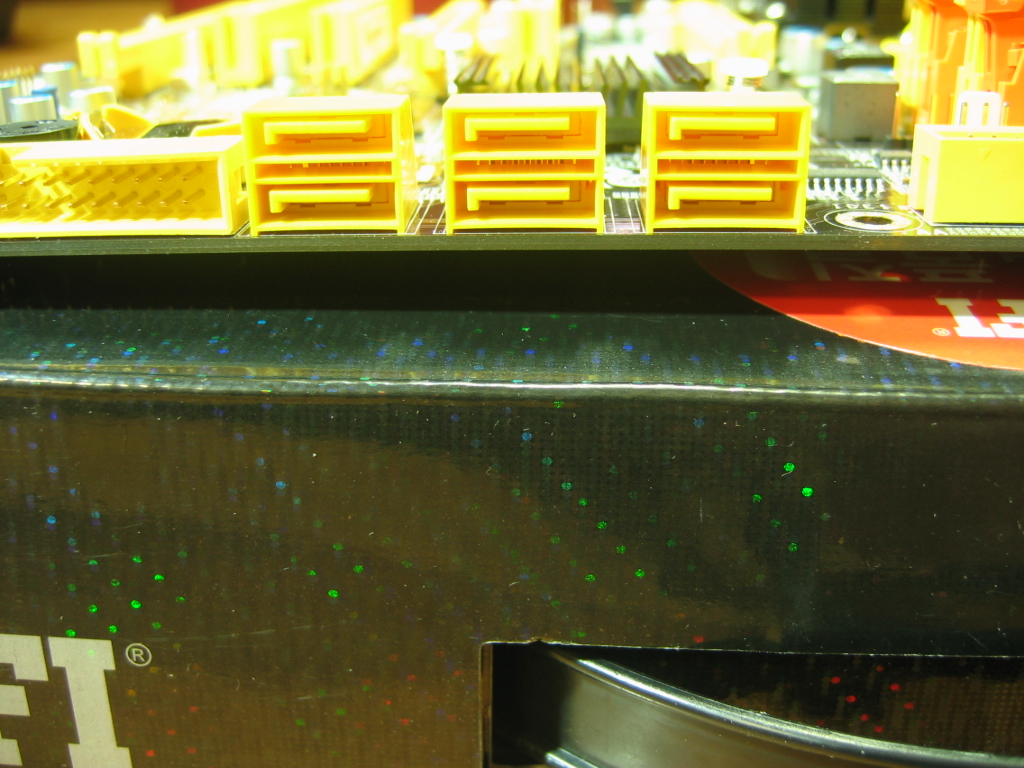

▲ 사타2 포트 총 6개
 |
▲ 백패널 출력부
ps/2마우스/키보드, RCA S/PDIF OUT 단자, 바이오스리셋 점퍼, 기가비트랜 포트, USB2.0포트 6개, 8채널 사운드 포트
 |
▲ AMD 790FX칩셋 (노스브릿지)
 |

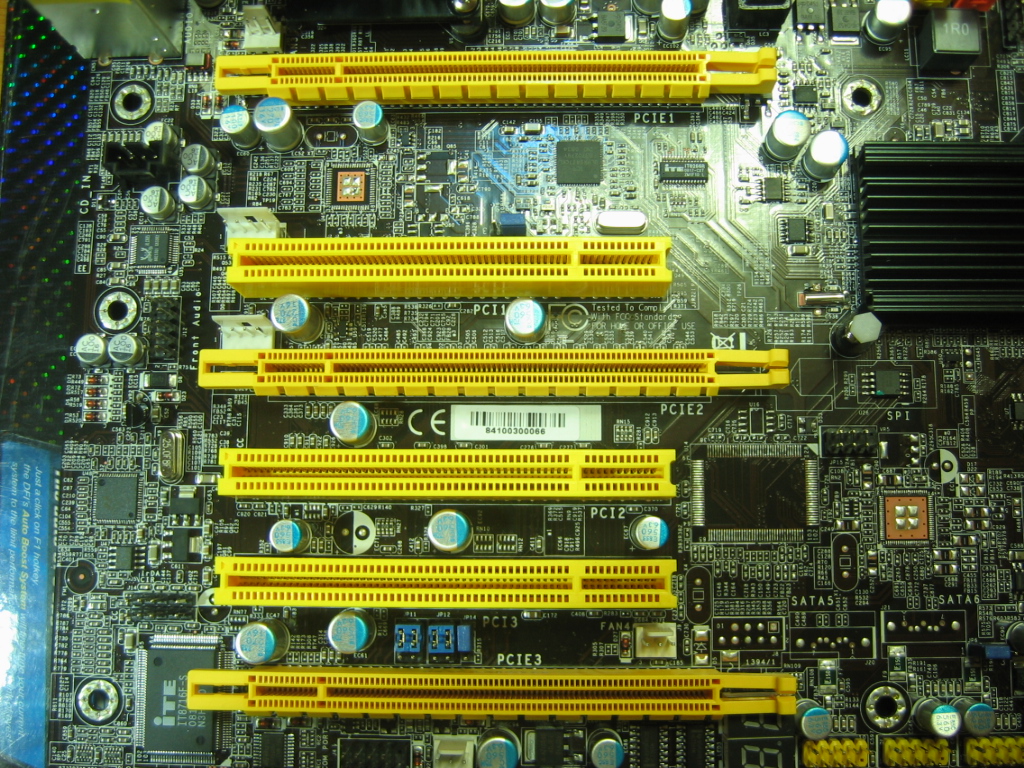

▲ PCI 레이아웃 3개의 PCI-E슬롯과 PCI슬롯 3개
 |
 |
▲ 파워/리셋 점퍼, 스윗치 단자 등..
 |
▲ 디버그 [Debug light]
 |
▲ 멋스러운 로고
 |
~폴폴
DFI Lanparty DK 790FXB-M2RSH BIOS
~폴
 |
 |
 |
 |
 |
 |
 |
 |
DFI 790FXB-M2RSH 바이오스 설명
Genie BIOS settings:
모든 오버클럭 메뉴들이 이곳에 들어있습니다.
cpu,램,타이밍,전압설정,cpu속도 등등

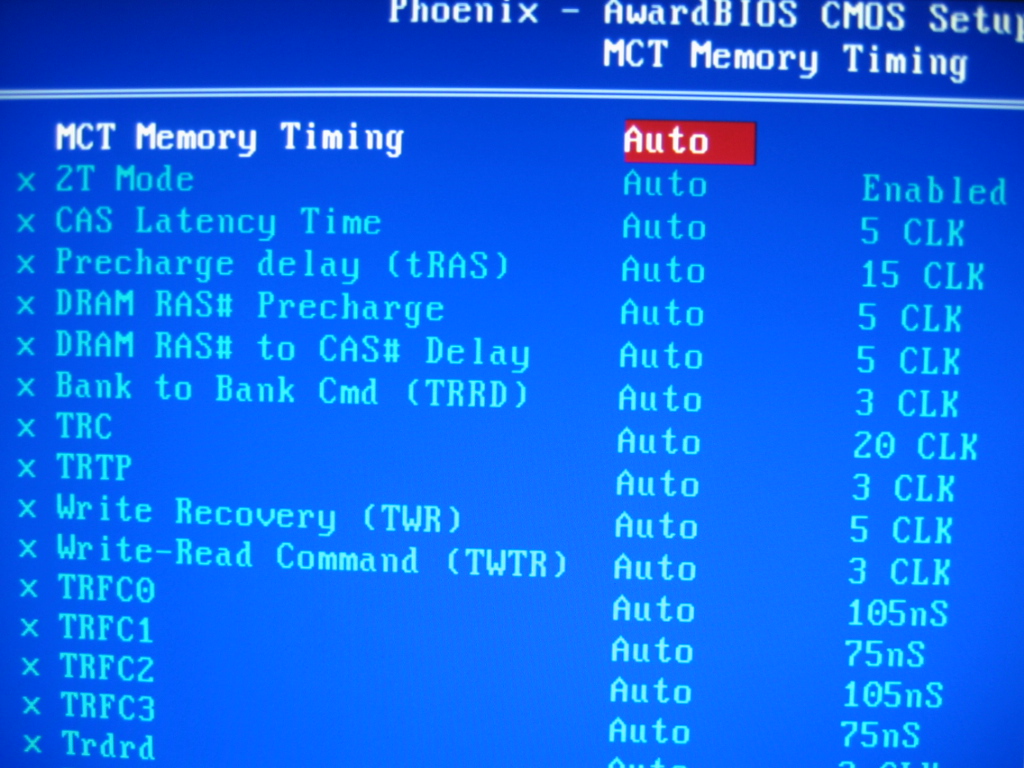

Timing Mode：Auto / MaxMemClk / Manual
메모리타이밍을 제어하는 옵션입니다.
O.C Fail retry Counter：0 / 1 / 2 / 3
오버클럭 실패시 다시 부팅 카운터를 설정하는 곳입니다.
OC Fail CMOS reload：Bank 1~4 or Disabled
오버클럭시 실패했을때 바이오스셋팅값을 자동으로 불러오는 기능입니다.
지정한 Bank 1~4번에 저장한 값을 불러옵니다.
AMD K8 Cool&Quiet Control：Auto / Disabled
많은분들이 알고 계시는 쿨앤콰이어트 기능입니다.
자동으로 cpu의 전압과 온도를 줄이기위해서 클러을 감소하여
소비전력을 줄여줍니다.
CPU Clock Ratio：Auto / X4 ~ 14
cpu의 배수를 조절하는 항목입니다.
AMD의 블랙에디션급의 cpu에서는 배수가 풀려있습니다.
CPU NB Clock Ratio：Auto / X4~X25
노스브릿지의 주파수 배수를 조절하는 항목입니다.
NB클럭 4G이상 올라가면 오버클럭을 하기 힘들기 때문에
배수를 적절히 조절하여 클럭향상에 도움을 줄 수 있습니다.
CPU-NB VID：0000~007F
cpu와 노스브릿지와의 다리를 연결해주는 전압설정입니다.
CPU Host/HTT Clock：200MHz ~ 700MHz
CPU FSB항목입니다.
CPU Host/HTT Adjust Gap: 1~255 MHz
부팅과정중에 FSB증가에 대한 내역을 조정해둘 수 있습니다.
T2 Mode：Enabled / Disabled / Auto
오토 : 메모리의 기본
활성화 : 2T
블가 : 1T
HT Link Width : 200MHz~2GHz
cpu와 노스브릿지간의 전송속도 대역폭
HT Link Frequency: 200MHz~2GHz
cpu와 노스브릿지 채널 전송속도

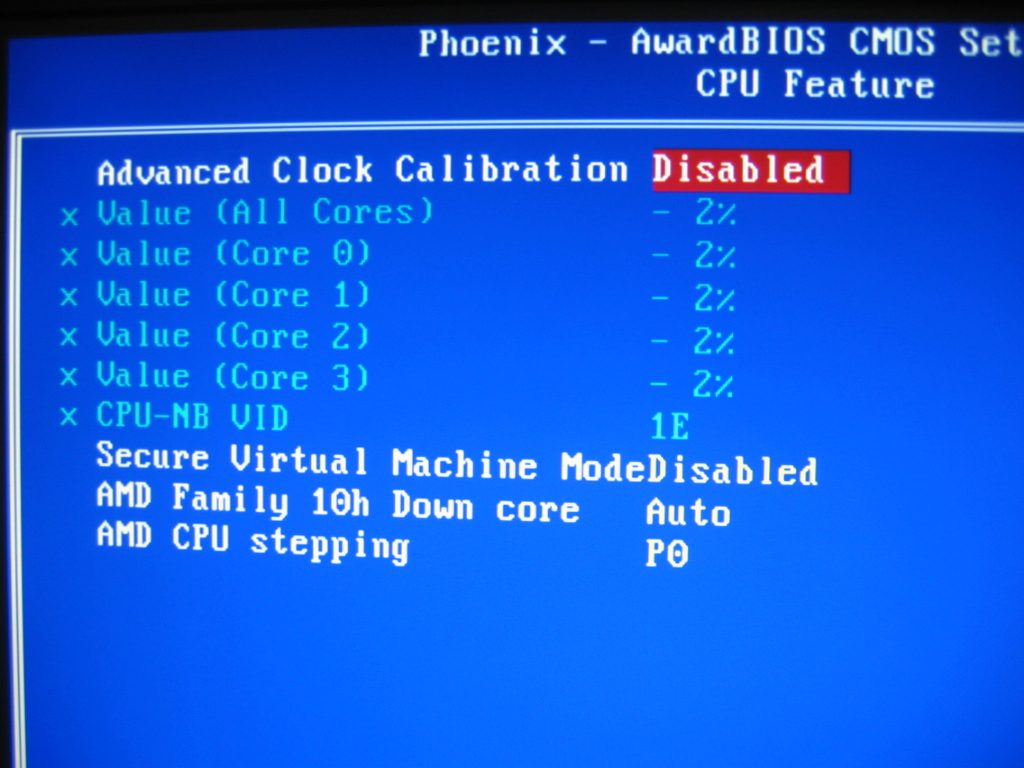

Advanced Clock Calibration : Disable / Auto / All Core / Per Core
cpu와 cpu주파수의 내부 매개변수를 조정하는 항목입니다.
우리는 이것을 ACC라고 말하고 +12%~ -12% 까지의 범위를 조정할 수 있습니다.
ACC의 증가와 감소에 따라서 오버클럭의 숫치도 많이 달라지게 됩니다.
Secure Virtual Machine Mode : Enabled / Disabled
가상화 기술을 시작할지 여부를 선택합니다.
AMD Family 10h Down Core : Auto / Single Core / Dual Core / Tri Core / Quad Core
싱글/듀얼/트리플/쿼드 코어를 설정하는 부분
AUTO로 설정합니다.
~폴폴
BIOS Download
~폴
Normal Site R7SDC26.zip - Major Reasons of Change:1.Change CPU clock ratio Item Maximum Value can set to 39.5 for AMD Phenom CPUs. 2.The BIOS added new uCore for support AMD Phenom II CPUs. R7SDA30.ZIP - Major Reasons of Change:1. Added CPU_NB_VID Item. 2. Added new micro code for Support futurity AMD CPUs. 3. Added “RAID Invoke mode” item to avoid ROM invoke issue when use ATI 4870X2(for Smallest first) or 3870x2(for Bigest first) cards. 4. Added CPU NB Clock Ratio Item for Phenom CPU OC. 5. Added CPU Host/HTT Adjust Gap Item. R7SD930.ZIP - Major Reasons of Change:Fixed Chipset Temperature detected error. R7SD902.ZIP - Major Reasons of Change:Initial release. |
| Beta Site R7SD120.zip - Major Reasons of Change: 1.Change detect SPD function for DDR1066. 2.fixed winsat memory Bandwidth score too low. R7SD116.zip - Major Reasons of Change:Fixed Ht link Frequency can't be set up higher than NB frequency default value. R7SDB25.zip - Major Reasons of Change:Fixed system can’t detect some SATA/RAID add Card issue. R7SDB24.zip - Major Reasons of Change:Fixed the system can’t show AMD Phenom II CPU model name. R7SDA17.zip - Major Reasons of Change:1. Added CPU_NB_VID Item. 2. fixed can not invoke Onboard RAID when use ATI 4870x2 & 3870x2 display card (Added Raid Invoke mode Item). R7SD919.ZIP - Major Reasons of Change:1.Fixed can't open AMD Over Driver when BIOS date is September or October. 2.Fixed DRAM Voltage table. 3.Fixed PS2 Keyboard Issue For 3D Game.  R7SD909.EXE - Major Reasons of Change:1.Fixed DRAM Voltage table. 2.Fixed PS2 Keyboard Issue For 3D Game. |
~폴폴
◆ OC TEST SYSTEM [Air]
~폴
| CPU | AMD Phenom II X4 940 Black Edition |
| Mainboard | DFI Lanparty DK 790FXB-M2RSH |
| RAM | KINGSTON DDR2 - 5300 1x2G |
| VGA | EVGA GeForce GTX 260 |
| HDD | WD SATA2 160GB (7200/8M) WD1600JS [OEM] |
| Power | Topower Octopus 1500W |
| Cooler | Ultra-120 eXtreme |
| OS | WINDOWS XP PRO SP3 [OEM] |
| Bios | R7SD120 |
드라이아이스를 이용하여 최대클럭을 뽑아보기 앞서 우리는 공냉쿨러 최강의 Ultra-120 eXtreme을 가지고
미리 셋팅을 하고 바이오스 테스트와 공냉 최대 클럭을 뽑아 보도록 하겠습니다.
테스트에 사용된 시스템의 모습입니다.
 |
 |
 |
 |
~폴폴
◆ OverClock TEST [Air]
~폴
 |

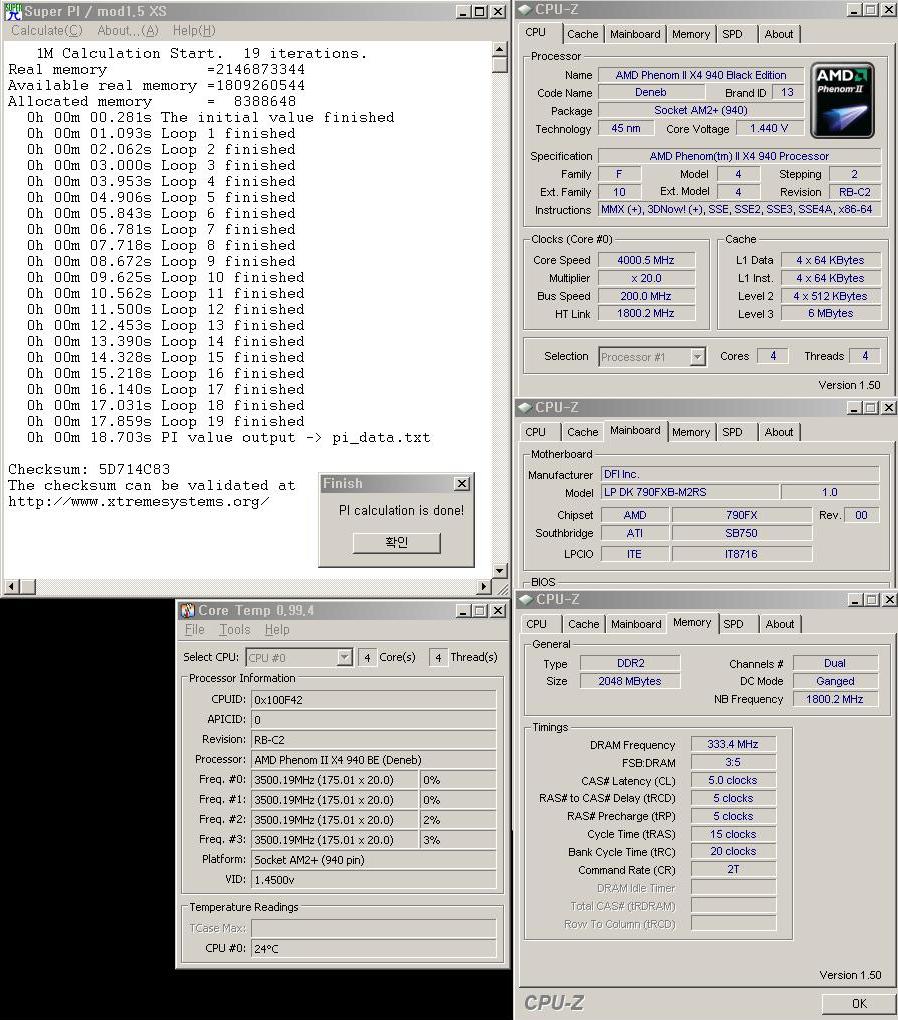

▲ AMD Phenom II X4 940 Black Edition @ 4G 1M PI
▲ AMD Phenom II X4 940 Black Edition @ 4.4G 1M PI
공냉 테스트 결과 우리는 1.44v에 4G의 포스팅과 슈퍼파이 1m를 돌리는데 성공 하였습니다.
또한 AMD 오버클럭 유틸인 AOD를 이용하여 최대 4.4G 라는 클럭에 도달 하였습니다.
기존 9950BE에 비하여 엄청난 오버폭에 감탄이 절로 나오더군요.
공냉 최대 클럭을 달성하였으니 더 높은 클럭을 뽑아보기 위해 드라이아이스 쿨링을 이용하여
오버클럭을 해보도록 하겠습니다.
