AMD RYZEN APU 프로세서인 르누아르가 출시되면서 기존 AMD 메인보드의 저가형 A320

칩셋을 대체가 되는 A520 칩셋틀 탑제한 제품들이 올 7월 출시 및 판매하게 되었습니다.

이번에 소개해 드릴 제품은 가성비 메인보드의 선두주자인 ASROCK 의 A520M PRO4 입니다.

ASROCK A520M PRO4는 유통사 DnD 를 통해 구매할수 있으며 아래 사진과 같이

다양한 서비스를 받을수 있습니다.

그럼 자세히 ASROCK A520M PRO4 DnD 메인보드에 대해서 알아보겠습니다.

* 제품 스펙 *

1. 제품 박스 외형 및 구성품

유통사 DnD 를 통해 메인보드와 AMD RYZEN 3 4350G 프로세서를 제공 및 대여받았습니다.

유통사 DnD 를 통해 3년의 다이나믹 케어서비스를 받을수 있습니다.

박스 디자인은 청색 & 검정색 조합으로 시원한 느낌을 주고있습니다.

박스 뒷면에는 ASROCK A520M PRO4 의 특장점이 안내되어 있습니다.

특히 눈에 띄는점은 8페이즈 전원부 / 3개의 디스플레이포트 / M.2 방열판

RBG & ARGB 핀헤더 지원 / M,2 WIFI 단자 입니다.

박스를 개봉하면 상단에 구성품이 있고 하단에 메인보드가 있습니다.

제품의 구성품은 드라이버 & 유틸리티 CD / 서용설명서 / 백패널 / SATA 케이블 2개

/ M.2 고정나사 2개 입니다.

2. 제품 외형

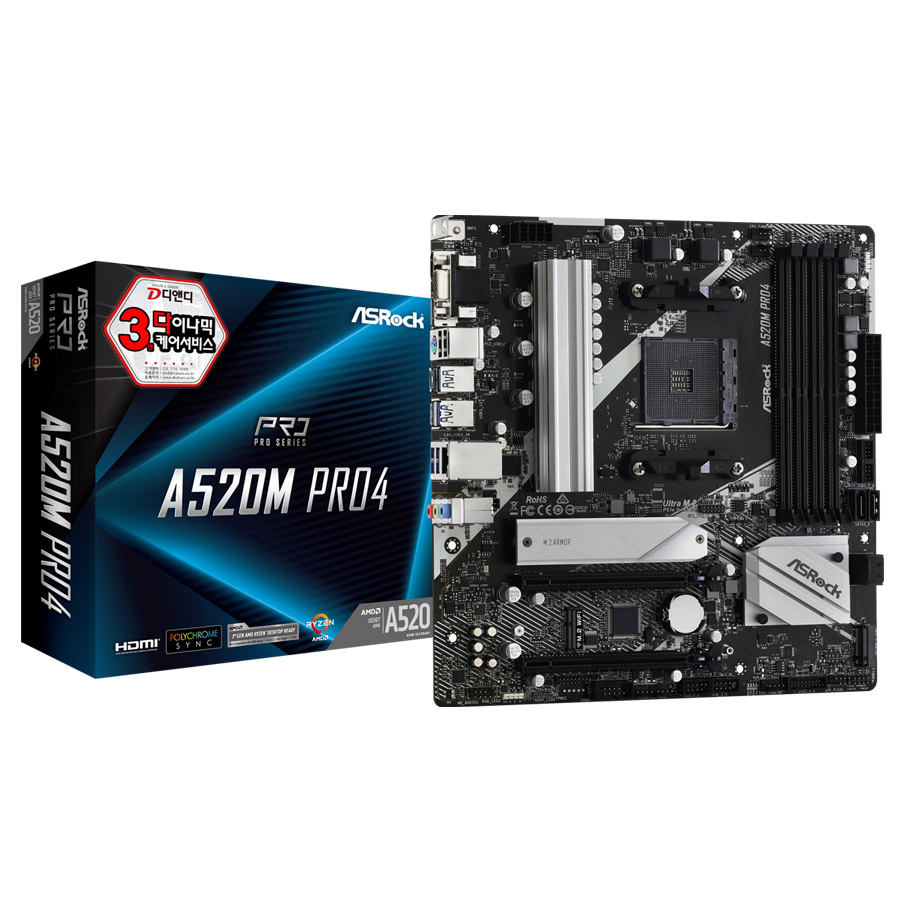

ASROCK A520M PRO4 DnD 의 전체 모습입니다.

AMD AM4 소켓으로 라이젠 3세대 CPU 를 지원합니다. (1,2세대는 지원X)

8페이즈 전원부와 든든한 방열판이 부탁되어 있습니다. (CPU 3+3 SOC 2)

4개의 램 슬롯으로 최고 4733Mhz OC 메모리를 지원합니다.

확장슬롯의 전체모습입니다.

우선 우측 하단에 A520 칩셋 방열반 근처로 4개의 SATA 커넥터 / M.2 소켓이 있습니다.

전원부 방열판 밑에 있는 M.2 소켓은 최대 16Gbps 속도를 지원하며 해당 소켓 사용시

SATA 3,4번 슬롯은 비활성화 됩니다.

PCI-E 슬롯은 2개의 PCI-E X16 2개를 지원합니다. (X16 X4)

PCI-E 슬롯 사이에 M.2 WIFI 모듈을 장착할수 있는 소켓이 따로 마련되어 있습니다.

메인보드 제일 하단에는 RGB & ARGB 핀헤더 각각 1개씩 위치하여 있습니다.

24핀 메인핀 근처에도 RGB & ARGB 핀헤더가 또 각각 1개씩 있습니다.

후면 포트는 위와 같으며 특히 USB 3.2 Gen1 타입 C 포트를 지원하여 빠른 데이터 전송 뿐만

아니라 스마트폰 고속충전도 가능합니다.

메인보드 후면

사운드의 노이즈를 최소화 하기 위해 사운드칩셋과 분리된 모습

3. 방열판 & PCB

12개의 모스펫을 냉각시키기 위한 든든한 방열판입니다.

6+2 페이즈 구성으로 CPU 는 3+3 더블러 구성으로 1페이즈당 2개의 모스펫을 사용합니다.

SOC 페이즈는 2페이즈로 페이즈당 4개의 모스펫을 사용합니다.

M.2 방열판을 제거하면 M.2 소켓이 있습니다. 최대 32Gbps 까지 지원하며

PCI-E 3.0 X4 규격입니다.

전원부 컨트롤러는  UP9505S 칩이 사용되었습니다.

ASM1074 USB 컨트롤러

사운드칩셋은 ALC1200 이 사용되었으며 타사 제품들에 비해 고급형칩셋이 탑재되었습니다.

리얼텍 811H 이더넷 칩샛과 메인보드 모니터링 칩셋 NUC121

메인보드 하단에 4개의 LED 소자로 어떤 부분이 이상이 있는지 쉽게 알려줍니다.

4. UEFI 바이오스 & 폴리크롬 싱크 S/W

UEFI 바이오스는 기존 ASROCK 메인보드와 비슷한 구성을 하고 있습니다.

제조사 홈페이지에 폴리크롬 싱크 S/W 를 다운을 받으면 메인보드와 연결된 기기와

연동하여 RGB 튜닝효과를 통해 스타일리쉬 PC를 구성할수 있습니다.

잘만 CNPS17X 쿨링팬과 T-FORCE 나이트호크 메모리와 함께 연동하여 찍은 모습입니다.

5. AMD RYZEN PRO 4350G 개봉기

6. AMD RYZEN 3 PRO 4350G 간단 벤치마크

테스트 사양

CPU : AMD RYZEN 3 PRO 4350G (4코어 8쓰레드)

M/B : ASROCK A520M PRO4

VGA : 4350G 내장그래픽

RAM : T-FORCE DDR4 16GB 3800MHZ CL18

O/S : WIN 10 PRO 2004

3D MARK 파이어 스트라이크

그래픽 : 3762점  피직스 : 13797점 콤바인 : 1245점

3D MARK 나이트 레이드

그래픽 : 15629점 CPU : 8314점

씨네벤치 R20 : 2236점

7. ASROCK A520M PRO4 DnD 사용소감

장점

1) 유통사 DnD 의 6가지 고객서비스

2) 8페이즈 전원부와 높은 메모리 클럭 지원

3) 다양한 확장슬롯 및 RGB 핀헤더 지원 (총 3개의 M.2 슬롯 & 2가지 핀헤더 총 4개)

4) 리얼텍 ALC 1200 고급형 사운드 칩셋 사용

5) USB 3.2 Gan1 포트 지원으로 스마트폰 고속충전&데이터 전송 가능

단점

1) 찾을수 없음

이상 ASROCK A520M PRO4 DnD 리뷰를 마치겠습니다.

- 이 사용기는 CPU 는 대여 & 메인보드는 제공받아 작성하였습니다. -
