1. 마이크로닉스 Compact SFX 700W 80PLUS플래티넘 풀모듈러 ATX 3.1 소개

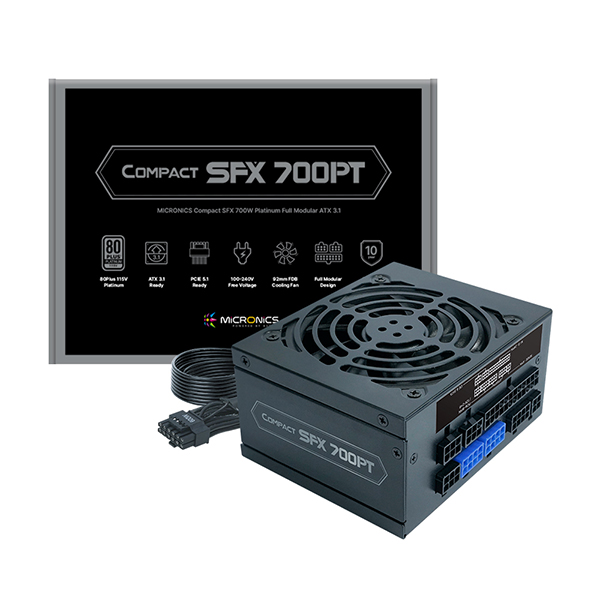

이번에 살펴볼 제품은 마이크로닉스 Compact SFX 700W 80PLUS플래티넘 풀모듈러 ATX 3.1 파워서플라이입니다.

마이크로닉스는 국내 파워서플라이 점유율 1위의 믿고 쓰는 브랜드로 보급형에서부터 하이엔드 이상의 고급형 라인까지 다양한 라인업을 가지고 있습니다.

마이크로닉스 Compact SFX 700W 80PLUS플래티넘 풀모듈러 ATX 3.1는 소형 PC를 위한 컴팩트한 사이즈의 SFX 규격 제품으로 W 125 x D 100 x H 63 mm 사이즈이며 초소형 ITX 케이스에 완벽하게 호환이 됩니다.

특히 ATX 장착이 가능한 기본 브라켓을 제공하여 일반 케이스에도 장착이 가능해서 다양하게 활용할 수 있습니다.

마이크로닉스 Compact SFX 700W 80PLUS플래티넘 풀모듈러 ATX 3.1는 프리볼트 플래티넘 인증 제품으로 20/50/100% 구간에서 90.32/92.02/89.91%의 효율로 80PLUS 플래티넘 기준치인 90/92/89% 효율을 넘어서는 고효율 제품입니다.

12V 가용력은 100%이며 싱글레일 58.4A 출력에 ActivePFC회로를 장착하여 99%의 역율로 전기 요금 절약은 물론 고주파 발생을 억제하여 전기 장치를 보호해 줍니다.

GLOBE사의 고급형 냉각팬인 92mm FDB(Fluid Dynamic Bearing) 팬을 적용하여 회전 시 마찰을 최대한 줄여주는 유체 베어링 기술로 먼지 유입을 최소화 시키며, 오일의 누출이 적어 안정성을 바탕으로 긴 수명과 함께 낮은 소음을 제공합니다.

최신 그래픽카드에 완벽하게 대응하는 PCIE 5.1 12V-6X 커넥터를 제공하여 최대 600W 출력을 지원하여 안정적인 전력을 공급합니다.

마이크로닉스 Compact SFX 700W 80PLUS플래티넘 풀모듈러 ATX 3.1는 일본산 105℃ 메인 캐패시터를 사용하여 안정적인 동작과 고효율을 낼 수 있도록 설계가 되었으며, 극한의 환경을 견딜 수 있는 OVP(과전압 보호), UVP(저전압 보호), OPP(과부하 보호), OTP(과열 보호), OCP(과전류 보호), SCP(단락 보호), SIP(서지&인러시 보호 - 순간 인입되는 과전압, 과전류 보호), NLO(공회전 보호) 등 8가지 안전 보호회로가 설계되어 사용자의 PC를 더욱 안전하게 보호합니다.

제품의 주요 특징

제품의 스펙

2. 패키지 구성

박스 패키징된 전체 모습

플래티넘 인증을 표시하는 듯한 색상의 아주 작은 박스에 포장이 되어 있습니다.

비닐 밀봉 처리가 되어 있습니다.

박스를 오픈한 모습

구성품

ATX 케이스용 브라켓

브라켓을 파워서플라이 본체에 연결한 모습

전원 케이블

파워서플라이 & ATX 브라켓 고정 나사

모듈러 케이블

사용자 설명서

3. 제품 외형

마이크로닉스 Compact SFX 700W 80PLUS플래티넘 풀모듈러 ATX 3.1의 전체적인 외형

9개의 블레이드를 가진 GLOBE사의 고급 냉각 팬인 92mm FDB(Fluid Dynamic Bearing) 팬을 적용하여 회전 시 마찰을 최대한 줄여주는 유체 베어링 기술로 먼지 유입을 최소화하고 오일 누출이 적어 안정성을 바탕으로 긴 수명과 함께 낮은 소음을 제공합니다.

팬 장착 반대편에는 제품의 스펙이 스티커로 부착되어 있습니다.

측면에는 제품명이 인쇄되어 있습니다.

후면 모습

전원 스위치와 케이블 연결 단자

기장 이상적인 열 배출 구조인 벌집 모양 통풍구가 적용되어 있습니다.

모서리 부분에는 스티커 제거시 워런티가 거부될 수도 있다는 경고 스티커가 부착되어 있습니다.

모듈러 케이블 연결부

4. 케이블 구성

케이블 구성도

케이블 전체 모습

12V-2x6 케이블만 슬리빙 쉴드 처리가 되어있고 나머지 케이블은 플랫 디자인으로 선정리를 하는데 도움이 됩니다.

24핀 주전원 케이블

최대 600W 출력의 PCIE5.1(12V-2x6) 케이블

6+2핀 8핀 보조전원 케이블

2개가 적용되어 있는 케이블이 2개로 총 4개의 커넥터를 제공합니다.

4+4핀 형태의 8핀 CPU 보조전원 케이블

6개의 SATA 케이블

3개의 IDE 케이블

FDD 커넥터 케이블

모듈러 케이블을 연결한 모습

5. 간단한 테스트

메인보드나 테스트기에 연결하지 않고도 위 이미지처럼 24핀 주전원 커넥터 상단 클립부 좌측에서 4번과 6번을 전도 물질(클립 등)로 쇼트를 시키면 동작 여부를 확인할 수 있습니다.

팬이 동작하고 있는 것으로 봐서는 정상적인 동작을 하고 있는 것으로 판단할 수 있겠습니다.

테스트기에 연결해서 동작 여부를 한번 더 확인했습니다.

정상적인 출력을 하고 있음을 확인할 수 있습니다.

테스트 시스템입니다.

SFX 규격의 파워서플라이라 ITX 규격의 메인보드에 라이젠 5700X3D와 DDR4 메모리 그리고 라이젠 RX 6700 XT 구성입니다.

대기 전력은 1.3W 정도로 측정됩니다.

아이들 시 소비 전력은 75.6W로 측정됩니다.

마이크로닉스 Compact SFX 700W 80PLUS플래티넘 풀모듈러 ATX 3.1의 인증 효율표입니다.

플래티넘 인증 효율이 20/50/100% 기준 90/92/89%인데 마이크로닉스 Compact SFX 700W 80PLUS플래티넘 풀모듈러 ATX 3.1는 90.32/92.02/89.91%로 충족하는 것을 확인할 수 있습니다.

10년 무상 AS를 제공하고 이 기간 동안 발생한 문제에 대해서는 새제품으로 교환을 해주는 서비스를 진행하고 있어서 이래저래 매력 넘치는 제품이라고 하겠습니다.

6. 케이스 조립 이미지

케이스에 마이크로닉스 Compact SFX 700W 80PLUS플래티넘 풀모듈러 ATX 3.1를 조립한 모습

조립한 케이스는 ITX 규격의 초소형 시스템 구성이 가능한 PCCOOLER CPS K101 MESH (화이트) 제품입니다.

손잡이까지 적용되어 있는 미니 케이스로 이동에 특화되어 있는데 마이크로닉스 Compact SFX 700W 80PLUS플래티넘 풀모듈러 ATX 3.1와 아주 잘 어울리는 조합이라고 할 수 있겠네요.

7. 마치며...

지금까지 마이크로닉스 Compact SFX 700W 80PLUS플래티넘 풀모듈러 ATX 3.1 파워서플라이에 대해서 살펴봤습니다.

초소형 ITX 시스템에 잘 어울리는 SFX 규격의 제품으로 사이즈는 작지만 700W 풀모듈러에 플래티넘 고효율 인증까지 받아서 고사양 시스템을 구축하는데 용이한 제품이라고 할 수 있습니다.

최신 그래픽카드에 대응하는 PCIE 5.1 12V-2x6 커넥터를 제공하여 최대 600W 출력으로 안정적인 전력 공급을 해줍니다.

12V 가용력 100%에 싱글레일 58.4A 출력 그리고 ActivePFC 회로를 적용하여 99%의 역율로 전기 요금 절약은 물론 고주파 발생을 억제하여 전기 장치를 보호해 줍니다.

GLOBE사의 92mm FDB(Fluid Dynamic Bearing) 팬을 적용하여 강력한 풍량으로 제품 내부의 온도를 효과적으로 낮추며 정숙한 소음과 긴 수명으로 최상의 만족감을 제공합니다.

마이크로닉스 Compact SFX 700W 80PLUS플래티넘 풀모듈러 ATX 3.1는 극한의 환경에서도 견디는 8가지 보호 설계가 적용되어 있습니다. OVP(과전압 보호), UVP(저전압 보호), OPP(과부하 보호), OTP(과열 보호), OCP(과전류 부호), SCP(단락 보호), SIP(서지&인러시 보호 - 순간 인입되는 과전압, 과전류 보호), NLO(공회전 보호) 등을 탑재하여 제품과 사용자의 PC를 안전하게 보호합니다.

보통 SFX 규격의 제품들은 고용량의 파워서플라이의 선택지가 잘 없는데 마이크로닉스 Compact SFX 700W 80PLUS플래티넘 풀모듈러 ATX 3.1의 경우는 700W의 넉넉한 용량으로 고성능의 소형 PC를 위한 완벽한 솔루션을 제공합니다.

프리볼트로 전세계 어디에서나 사용이 가능하며 무려 10년간의 무상 AS를 제공하면서 이 기간 발생하는 문제에 대해서는 새제품 교환서비스를 진행해서 오랜 시간 걱정없이 사용할 수 있습니다.

특히나 플래티넘의 고효율 인증을 받은 제품이라 전기세 절약에도 도움이 되며 소형 SFX 규격 제품에서는 아주 합리적인 금액대에 판매 중이라 고성능 소형 PC 시스템을 위한 완벽한 솔루션을 제공한다고 할 수 있겠습니다.

이상으로 마이크로닉스 Compact SFX 700W 80PLUS플래티넘 풀모듈러 ATX 3.1 사용기를 마치겠습니다.

'이 사용기는 (주)한미마이크로닉스로부터 제품을 제공받아 작성하였습니다.'
