1. GIGABYTE B550 AORUS ELITE 피씨디렉트 소개

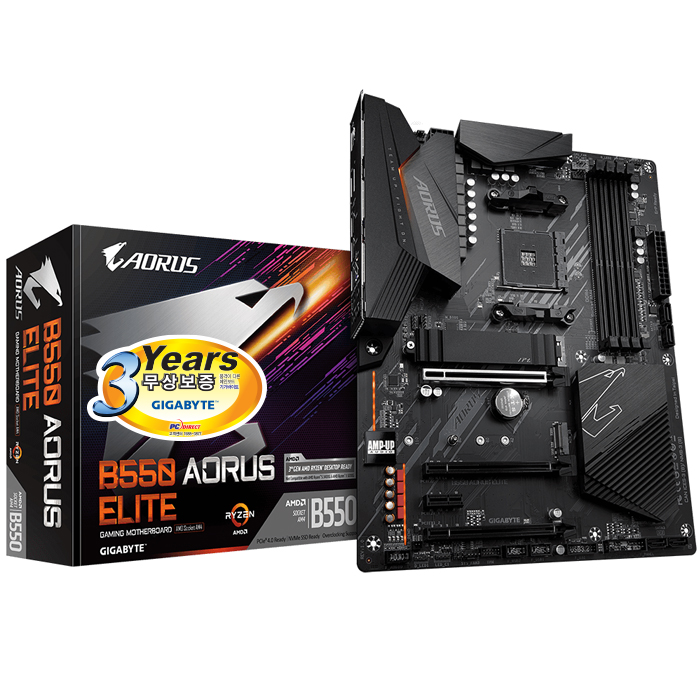

이번에 살펴볼 제품은 GIGABYTE B550 AORUS ELITE 피씨디렉트 메인보드입니다.

가장 최근에 출시된 B550 칩셋으로 라이젠 AM4 소켓을 사용하는 중급형 라인의 제품입니다. 4세대 젠3 라이젠인 "버미어"가 극강의 성능으로 출시되면서 인기보드들이 품절되는 현상이 발생했는데 출시 초기 이제품도 그런 반열에 들었던 가성비가 아주좋고 안정적인 제품입니다.

2개의 M.2 슬롯을 지원하며 1번 슬롯은 젠3 CPU 장착시 PCI4.0 x4의 속도로 동작하게 됩니다. 전원부는 14(6+6+2) 페이즈 600A급 드라이버 모스펫의 더블러 디자인으로 구성되어 있고, 4개의 메모리 슬롯에 슬롯당 32GB 메모리를 지원하며 최대 128GB까지 장착이 가능합니다.

듀얼채널 아키텍처가 적용되었으며, 일반 데스크탑 CPU 장착시 4000(O.C.)MHz 르누아르 APU 장착시 4733(O.C)MHz까지 지원합니다.

리얼텍 ALC12000 코덱과 2.5기가랜 등 고급 보드에서만 적용되던 오디오와 랜 칩셋을 적용하였고 요즘 트랜드인 RGB 헤더는 12V와 5V 헤더를 각2개씩 4개를 지원해서 다양한 디바이스와 연동을 통해 원하는 색상과 LED 액션의 동기화가 가능합니다.

지금부터 GIGABYTE B550 AORUS ELITE 피씨디렉트 메인보드에 대해서 살펴보도록 하겠습니다.

제품의 스펙

2. 패키지 구성

전체적인 박스 모습

박스를 오픈한 모습

메인보드는 정전기 방지 비닐로 포장되어 있습니다.

구성품들

2개의 SATA 6Gb/s 케이블

G-커넥터

어로스 독수리 로고 스티커

메인보드 드라이버 DVD

사용자 메뉴얼

3. 제품 외형

제품의 전체적인 모습

좌측 전원부에는 메탈 재질의 히트싱크가 장착되어 있습니다.

상단 전원부에도 동일한 재질의 히트싱크가 장착되어 있습니다.

어로스의 상징인 독수리 로고가 인쇄되어 있는 칩셋부 히트싱크

I/O 인터페이스는 백플레이트 일체형입니다.

4. PCB LAYOUT

AM4 소켓의 CPU 채임버

14페이즈 전원부

12(6+6) 페이즈는 코어부, 2페이즈는 SOC에 할당되며 600A급 드라이버 모스펫이 탑재되어 있습니다.

확장 슬롯부

2개의 M.2 슬롯을 지원하며 1번 슬롯은 방열판이 장착되어 있으며, 젠3 CPU 장착시 PCI4.0 x4의 속도로 동작합니다.

리얼텍 ALC1200 코덱이 적용된 오디오 칩셋부

케이스 전면 오디오 케이블 연결 헤더

각각 2개의 12V와 5V RGB 헤더를 지원하며, 기가바이트 RGB FUSION2.0 소프트웨어를 사용하여 다양한 튜닝 디바이스와의 연동을 통해 원하는 색상과 액션의 동기화가 가능합니다.

4 x USB2.0과 2 x USB3.2 Gen1 헤더

케이스 전면 IO패널 케이블 연결 헤더

4개의 SATA 6Gb/s 포트

24핀 주전원 커넥터

최대 128GB(32GB 단일 DIMM용량)의 시스템 메모리를 지원하는 DDR4 DIMM 소켓 4개

8핀 CPU 보조전원 커넥터

5. UEFI BIOS

바이오스는 어드밴스드 모드와 이지 모드 2가지를 지원합니다.

이지 모드의 메인화면 모습

화면 중앙에 저장장치와 PCIE슬롯 그리고 M.2 슬롯 장착정보를 표시해줍니다.

우측에 있는 메뉴 중 제일 상단에 있는 English를 클릭하면 언서설정 메뉴가 팝업됩니다.

F1키를 클릭하면 단축키가 팝업됩니다.

F2키를 클릭하면 어드밴스드 모드로 진입합니다.

F6키를 클릭하면 스마트 팬5로 진입하고 메인보드에 연결된 팬의 속도를 조절할 수 있습니다.



F7키를 클릭하면 초기화 메뉴가 팝업됩니다.

F8키를 클릭하면 Q-Flash 메뉴로 진입합니다.

F10키를 클릭하면 저장하고 나가기 메뉴가 팝업됩니다.

F11키를 클릭하면 Favorites 메뉴로 넘어갑니다.

우측 상단에 있는 톱니모양 설정 아이콘을 클릭하면 시스템 날짜와 시간을 설정할 수 있습니다.

어드밴스드 모드에서는 상단부의 메인메뉴를 통해서 세부설정이 가능합니다.

오버클럭 및 모니터링 그리고 부팅설정, 바이오스 업데이트 등을 할 수 있습니다.

6. 마치며...

지금까지 GIGABYTE B550 AORUS ELITE 피씨디렉트 메인보드에 대해서 살펴봤습니다.

30.5Cm x 24.4Cm 사이즈의 ATX 폼팩터에 14페이즈(6+6+2) 더블러 디자인의 전원부와 풀 히트싱크 그리고 2개의 M.2 슬롯과 4개의 메모리 슬롯을 지원하는 제품입니다.

동일한 네이밍의 미니보드인 GIGABYTE B550M AORUS ELITE과는 완전히 다른 제품으로 미니보드는 5600X 정도가 한계치라면 이 보드의 경우는 상위 칩셋 제품인 X570 AORUS ELITE와 동급으로 R9급 CPU도 충분히 버틸 수 있는 제품이라고 하겠습니다.

12V와 5V RGB 헤더를 각 2개씩 4개를 지원하여 다양한 튜닝 디바이스와의 연동을 통해서 원하는 색상과 LED 액션의 동기화가 가능하며, CPU 및 메모리 오버클럭도 안정적으로 가능한 가성비가 아주 높은 라이젠 4세대 젠3 "버미어"를 위한 가장 합리적인 메인보드가 아닐까 싶습니다.

5800X이상 5900X나 5950X의 시스템을 가성비 좋게 구성하고자 한다면 강력한 경쟁력이 있는 제품으로 최근 개인적으로도 가장많이 추천하고 있는 메인보드입니다.

이상으로 GIGABYTE B550 AORUS ELITE 피씨디렉트 메인보드 사용기를 마치겠습니다.

'이 사용기는 제품을 직접 구매해서 작성하였습니다.'
