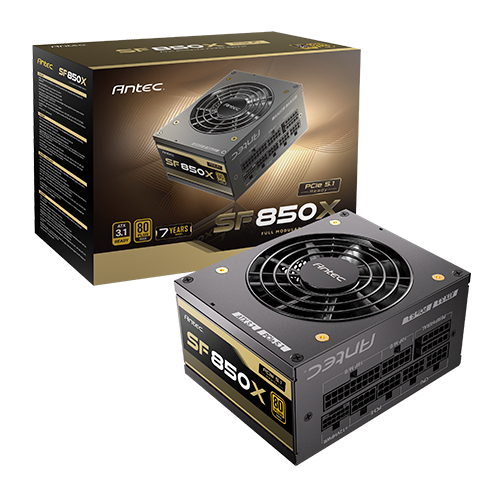

Antec SF850X 80PLUS골드 SFX 풀모듈러 ATX3.1

Antec의 이름으로 SFX 파워서플라이 시장의 새로운 표준을 꿈꾼다!

미국 캘리포니아에 본사를 두고 있는 글로벌 PC 컴포넌트 제조사, Antec의 파워서플라이는 우수한 성능과 품질로 전 세계의 유저들에게 많은 사랑을 받아온 기업입니다. 특히 Antec은 자사의 엄격한 설계 및 품질 기준을 만족시킬 수 있는 능력이 검증된 파트너 제조사를 통하여 최신 파워서플라이 규격 ATX 3.1에 대응하는 프리미엄 파워서플라이, 'HCG ATX 3.1 시리즈 '를 선보여 다시 한번 파워서플라이 브랜드 명가의 저력을 보여주기도 하였는데요. 이와 함께 2024년 컴퓨텍스에서는 처음으로 Antec이 선보이는 SFX 파워서플라이를 공개하여 많은 이들의 궁금증과 기대를 한 몸에 받기도 하였습니다.

이번 리뷰에서 만나볼 제품은 'Antec SF850X 80PLUS골드 SFX 풀모듈러 ATX3.1'입니다. Antec에서 처음으로 선보이는 ATX 3.1 규격의 SFX 사이즈 파워서플라이로써, 정격 850W의 출력 용량과 80PLUS GOLD 효율 인증을 지니고 있는데요. 총 8종의 보호회로를 탑재하고 있으며, NVIDIA 社의 차세대 그래픽 카드와의 1:1 연결을 지원하는 12V-2x6 커넥터도 섀시 본체에 구성되어 있습니다. 여기에 온도에 따라 작동하는 제로팬 기능은 물론, SFX 파워서플라이가 자주 고려되는 극한의 환경을 고려하여 높은 내구성을 지닌 2-볼 베어링 방식을 사용한 92mm 사이즈 크기의 쿨링팬을 탑재하였습니다.

풀 모듈러 타입의 본 제품의 케이블은 기본적으로 블랙 플랫 타입으로 제공되며, 12V-2x6 1:1 전용 케이블은 수축 튜브를 사용한 슬리빙 방식으로 제공됩니다. 구성된 커넥터를 살펴보면 EPS 4+4 Pin 커넥터는 1:1 연결 방식으로 총 2개가 제공되어 고성능 메인보드에서 사용할 수 있고, 차세대 그래픽 카드와 1:1 연결을 지원하는 12+4 Pin 12V-2x6 커넥터 케이블 총 1개, 그리고 기존 방식의 6+2 Pin PCI-E 커넥터는 Y형 구조로 총 4개가 제공됩니다. 또한 SATA 커넥터는 총 6개, IDE 커넥터는 총 2개가 제공되어 다양한 주변장치와의 연결을 지원하고 있습니다.

이미 일반 ATX 파워서플라이에서는 확고한 입지를 다지고 있는 Antec이 새롭게 도전하는 SFX 규격의 분야이기 때문에 더욱 기대가 되는데요. Antec에서 처음 선보이는 SFX 파워서플라이라는 타이틀을 지닌 만큼 Antec의 심혈을 기울인 디자인과 내부 설계가 적용되었으며, 엄격한 품질 관리를 위하여 하드웨어에 관심이 있는 유저라면 이름만 들어도 알 수 있는 파트너 사를 통해 본 제품의 양산이 이루어진다고 하니 더욱 제품이 궁금해집니다. 그럼 지금부터 함께 제품의 패키지와 외형 및 내부, 그리고 테스트를 통한 결과를 살펴보도록 하겠습니다.

* 측정환경 및 방식에 따라 차이가 발생할 수 있습니다.

* 본 제품 기재된 12VHPWR은 표기상이며, 실제 탑재된 커넥터는 12V-2x6입니다.

* 해당 리뷰에서의 'SFX 규격'은 인텔 파워서플라이 가이드 라인(SFX12V Specific Guidelines)에 따른 분류 입니다.

▲ 파워서플라이 부하 테스트 : ITECH ELECTRONICS DC 로드기 시리즈

 ▲ 파워서플라이 소비 전력 측정 : HPM-100A (Wattman) - 1초 단위로 측정

  ▲ 리플 & 노이즈 측정 : Tektronix TPS2012B Two-Channel Oscilloscope

▲ 쿨링팬 RPM 측정 : Sampo DT6234B Digital Laser Tachometer

  ▲ 소음 측정: 무향실 - 이중 챔버 구조

▲ 소음 측정: 측정 소음기 = CIRRUS RESEARCH CR-162B (Class 2 타입)

본 제품은 파워서플라이 인증기관 '80PLUS'에서 GOLD 등급의 출력 효율 인증을 받은 제품입니다. 해당 인증 기준을 충족하기 위해서는 115V AC 환경 기준으로 20% 부하 구간에서 87% 이상의 효율을, 50%에서 90% 이상을, 100% 부하에서 87% 이상의 출력 효율을 보여주어야 합니다.

220V AC 환경에서 출력 효율을 테스트한 결과, 아이들(IDLE) 상태와 비슷한 부하 환경인 10% 부하 구간에서는 87.30%의 출력 효율을 보여주었습니다. 80PLUS의 평가 구간을 살펴보면 20% 부하에서는 91.41%의 출력 효율을, 50%에서는 92.26%, 100%에서는 90.03%의 출력 효율을 보여주었습니다.

모든 부하 구간에 걸친 평균 효율은 약 91.09%로 측정되었으며, 실제 사용 시의 출력 효율은 AC 환경 등에 따라 다소 차이가 발생할 수 있습니다.

PC용 파워서플라이에 가해지는 부하는 시스템에 구성된 부품의 조합과 각 부품이 소비하는 전력량에 따라 다를 수 있습니다. 특히 동일한 부품 구성이어도 CPU 및 GPU의 오버클럭 여부 등에 따라 전력 소모량이 달라지기도 합니다. 이렇게 다양한 조건에서도 +12V / +5V / +3.3V의 전압이 일정하게 출력되는 것은 시스템의 안정적인 동작에 긍정적인 영향을 줄 수 있습니다.

10%부터 100% 부하 구간까지의 전압 출력 특성을 살펴보면 +12V / +5V / +3.3V 모두 부하가 늘어남에도 눈에 띄는 하락 없이 각 전압을 출력하고 있는 것을 확인할 수 있었습니다.

최근에 출시되는 고성능 CPU와 GPU는 이전보다 더 많은 전력을 요구합니다. 여기에 일부 제품은 별도의 옵션 설정을 통해 추가적인 성능 향상을 꾀할 수 있는데요. 이러한 설정들을 적용한 후에 PC를 사용하게 되면 +12V의 전력 소비량이 그렇지 않은 조건 대비 좀 더 늘어나게 됩니다. +12V가 다른 전압 대비 더 많은 전력을 사용하게 되는 이러한 환경은 본 테스트에서 살펴볼 '언밸런스 부하 환경'에 해당합니다.

본 제품에는 DC to DC 컨버터가 탑재되어 있으며, 이를 참고하여 +12V에 많은 부하가 가해지는 조건과 +5V, +3.3V에 많은 부하가 가해지는 조건의 두 가지 언밸런스 부하 환경에서의 전압 출력을 측정하였습니다. 테스트 결과를 살펴보면 +12V, +5V, +3.3V 모두 큰 차이 없이 안정적으로 각 전압을 출력하고 있는것을 확인 할 수 있습니다.

PC용 파워서플라이는 시스템 외부에서 공급되는 AC(교류) 전원을 시스템 내부의 각 부품에 필요한 DC(직류) 전원으로 변환하는 역할을 가지고 있습니다. 이러한 과정을 수행할 때 파워서플라이에 입력된 교류 전원은 온전하게 직류로 변환되지 못하고 출력되는 전원에 사람의 맥박과 같은 흔적을 남기게 됩니다. 이러한 현상을 '리플(Ripple)'이라고 합니다.

또한, 리플 외에도 파워서플라이 내부에서 변환되어 출력되는 직류 전원에는 '노이즈'도 포함되어 있습니다. 리플과 노이즈는 파워서플라이가 출력하는 직류 전원에서 빠질 수 없지만 수치가 낮다면 시스템의 안정적인 동작에 어느 정도 긍정적인 영향을 미칠 수 있습니다.

본 제품의 리플 & 노이즈 테스트 결과를 살펴보면, +12V / +5V / +3.3V의 20% 부하 구간과 100% 부하 구간을 비교하였을 때, 모두 각 전압에 허용되는 수치가 적용되었습니다.

PC용 파워서플라이는 AC(교류) 전원을 DC(직류) 전원으로 변환하는 과정에서 내부에 열이 발생하게 됩니다. 제품에 탑재된 쿨링팬은 이러한 발열이 과도해지지 않도록 하여 원활한 전원 공급을 돕습니다. 쿨링팬이 작동할 때 발생하는 '소음'은 사용자가 직접적으로 체감할 수 있는 파워서플라이의 특성 중 하나입니다.

본 제품의 내부에는 두 개의 볼 베어링(2 Ball Bearings)이 사용된 92mm 크기의 쿨링팬이 탑재되어 있습니다. 이러한 방식의 쿨링팬은 쿨링팬의 내구성에 중점을 두어, 고온 등 극한의 환경을 고려한 서버용 및 고용량 파워서플라이에서 자주 사용되는 방식입니다.

'Antec SF850X 80PLUS골드 SFX 풀모듈러 ATX3.1'에는 온도에 따라 자동으로 작동하는 제로팬 기능이 탑재되었으며, 별도의 조작 버튼 없이 제조사 기준 40℃ 이하의 환경에서는 제로팬이 설정되어 있습니다. 이를 고려하여 쿨링팬 RPM과 소음도를 측정한 결과 30% 부하 구간까지는 쿨링팬이 작동하지 않았습니다. 이후 40% 부하 구간부터 쿨링팬이 작동하였으며, 이때 1566 RPM, 약 22.8dB(A)의 소음도로 작동하였습니다. 이후 점차적으로 RPM이 상승하는 것을 볼 수 있으며, 100% 부하 구간에서는 최대 3314 RPM, 약 44.4dB(A)의 소음도가 측정되었습니다.

*실제 사용자가 느끼는 소음은 환경에 따라 다소 차이가 발생할 수 있습니다.

Antec SF850X 80PLUS골드 SFX 풀모듈러 ATX3.1

10cm 크기의 아담한 사이즈, 그 안에 담긴 정격 850W 출력 용량과 ATX 3.1 규격을 지닌 Antec의 SFX 파워서플라이!

'Antec SF850X 80PLUS골드 SFX 풀모듈러 ATX3.1'은 파워서플라이 명가 Antec에서 새롭게 선보이는 SFX 규격의 파워서플라입니다. 정격 850W의 출력 용량과 80PLUS GOLD의 효율 인증을 지니고 있습니다. 특히 파워서플라이 분야에 관심이 있으신 분들이라면 사용된 부품뿐만 아니라 본 제품의 생산 공장을 한눈에 알아볼 수 있으실 텐데요. 본 제품은 Antec에서 자체적인 기술력을 발휘한 내부 설계 및 디자인을 마친 후, 파워서플라이 분야에서 유저들에게 우수한 평가를 받고 있는 제조사, FSP의 생산 공장에서 제품의 양산을 위탁하여 더욱 높은 품질성을 보증하고 있습니다.

섀시 본체는 블랙 색상으로 마감되어 있으며, 섀시 분리형 팬그릴 구조를 사용하였는데요. 팬그릴 중앙에는 Antec의 배지가 부착되어 있으며, 쿨링팬 고정 볼트는 금색으로 마감된 육각나사를 사용하여 디자인 요소를 가미하였습니다. 또한 제품 측면부에는 스티커를 사용한 제품명을, 하단에는 제품의 사양표를 기재한 스티커를 부착하여 유저에게 한눈에 보기 쉽도록 정보를 제공하고 있는 특징도 살펴볼 수 있습니다.

섀시의 길이는 SFX 규격인 10cm로 측정되어 다양한 미니 케이스 및 SFF 시스템 빌드에 애용될 것으로 기대됩니다. 또한 내부에 ATX 확장 브라켓도 제공되기 때문에 필요한 경우, ATX 파워서플라이를 장착할 수 있는 일반 케이스에도 사용이 가능한데요. 다만 일반 ATX 파워서플라이 대비 짧은 케이블의 길이를 지닌 점은 사전에 고려하여야 합니다.

12V-2x6(12+4 Pin) 커넥터 탑재 & 1:1 전용 케이블 기본 제공

본 제품은 섀시 본체에 12V-2x6 커넥터를 탑재하고 있습니다. 또한 해당 규격의 커넥터를 사용하는 차세대 그래픽 카드와 1:1 연결을 지원하는 전용 케이블도 기본 제공되며, 최대 600W의 전원을 공급할 수 있는데요. 공간을 최대한 활용해야 하는 SFF 시스템 구성시, 기존 버전의 파워서플라이와 변환 젠더를 사용한 시스템 구성 대비 본 제품에 제공되는 1:1 케이블로 더욱 공간 절약이 가능한 특징을 지니고 있습니다.

*본 제품의 섀시에 프린팅 된 12VHPWR은 표기상일 뿐이며, 실제 적용된 커넥터는 12V-2x6입니다. 또한 전용 케이블의 커넥터 측면에서도 새로운 규격임을 나타내는 표기 'H++'를 확인할 수 있습니다.

최대 92.36%, 전체 평균 91.09%의 우수한 출력 효율

'Antec SF850X 80PLUS골드 SFX 풀모듈러 ATX3.1'은 80 PLUS GOLD 등급의 출력 효율 인증을 받았습니다. 일반적인 220V AC 환경에서 테스트한 결과 전체 부하 구간에 걸친 평균 효율은 약 91.09%로 측정되었는데요. 이 중 40% 부하 구간에서 약 92.36%의 최대 출력 효율을 보여주어 전체적으로 높은 출력 효율을 지닌 것으로 판단됩니다.

안정적인 출력을 보여주는 각 전압 유지력

작은 사이즈를 지닌 SFX 규격 파워서플라이의 경우, 협소한 공간에 부품을 구성하다보니 전압 유지력이 아쉬운 경우를 찾아 볼 수 있는데요. 본 제품의 부하에 따른 전압 강하를 살펴보면, +12V / +5V / +3.3V 모두 부하가 늘어남에도 큰 변동 없이 안정적으로 전압을 출력하는 것을 볼 수 있습니다. 이를 통해 다양한 부하환경에서도 시스템이 안정적으로 작동할 것으로 판단됩니다.

Antec의 이름으로 선보이는 최신 ATX 3.1 규격 SFX 파워서플라이!

Antec SF850X 80PLUS골드 SFX 풀모듈러 ATX3.1
