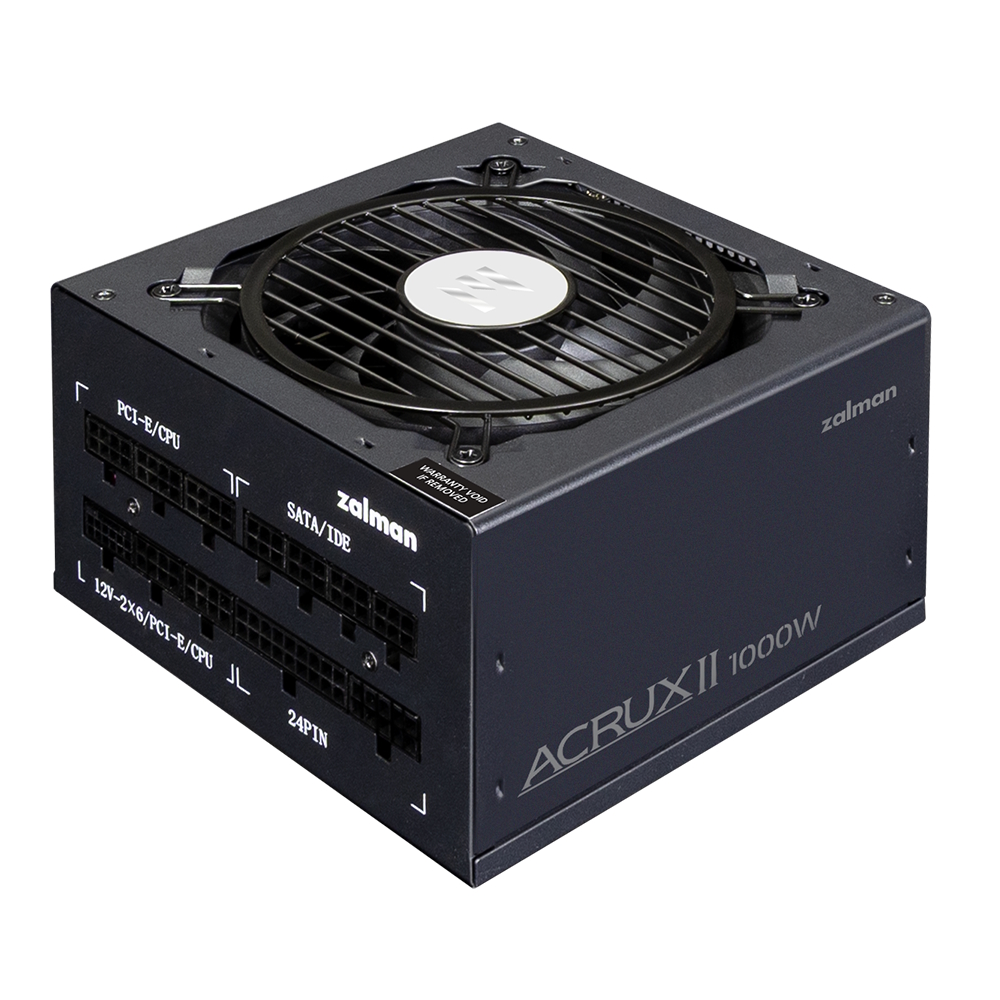

잘만 ACRUX II 1000W 80PLUS플래티넘 풀모듈러 ATX3.1

고성능 PC 시스템을 구성하고자 할 때 파워서플라이 선택에 많은 신경을 쓰게 되는데요. 이전에는 고성능의 대명사였던 골드급 파워서플라이가 제조 기술의 상향평준화로 인하여 골드 효율 인증 하나 만으로는 품질을 판단하기 어려워졌습니다. 그래서 유저들은 다양한 제품의 리뷰를 찾고 내부 설계를 비교하기도 하지만, 한 단계 위 플래티넘급의 파워서플라이를 선택함으로써 번거로움에서 벗어나 확실한 고성능과 안정성의 제품을 선택하는 경향이 늘어나고 있습니다.

이번 리뷰에서 살펴볼 제품인 '잘만 ACRUX II 1000W 80PLUS플래티넘 풀모듈러 ATX3.1'은 국내 PC 컴포넌트 기업 잘만이 선보이는 최신 ATX 3.1 규격의 플래티넘급 파워서플라이입니다. 80PLUS 인증에서는 PLATINUM등급, Cybenetics 효율인증인 ETA에서는 TITANUM 115V & PLATINUM 230V 등급을 획득하였는데요. 여기에 상어 지느러미를 형상화한 샤크핀 형태의 쿨링팬구조를 통해 구현항 쿨링솔루션 덕분에 Cybenetics 소음 인증에서 A+ (115V & 230V)등급의 우수한 정숙성을 획득하였습니다.

제공되는 커넥터를 살펴보면 ATX 20+4 Pin과 12V-2x6 커넥터의 케이블은 직조 슬리빙 설계 및 사전 구성된 고정핀이 제공되며, 나머지 케이블은 모두 플랫 타입으로 제공됩니다. EPS 4+4 Pin 커넥터는 총 2개가 제공되어 고성능 메인보드에도 호환이 가능하며, 차세대 그래픽 카드를 위한 12V-2x6는 물론, 기존 방식의 PCI-E 6+2 Pin 커넥터도 Y형 브릿지 방식으로 2개, 1:1 방식으로 2개를 제공하여 총 4개를 사용할 수 있습니다. 여기에 SATA 커넥터는 총 12개, IDE 커넥터는 총 3개, FDD 커넥터 1개를 제공하여 다양한 저장장치와의 연결도 지원하고 있습니다.

만일의 경우를 대비한 8종의 보호회로는 물론 10년의 무상보증까지 제공되는 만큼, 고성능 PC 시스템을 구성하기 위 우수한 품질의 파워서플라이를 찾고 있는 유저분들이라면 우수한 효율과 정숙성을 지니고 있는 본 제품에 많은 관심을 가지고 살펴보실 것으로 예상되는데요. 그러면 지금부터 함께 제품의 패키지 및 외형과 내부, 그리고 테스트를 통한 성능을 함께 확인해 보도록 하겠습니다.

   *측정 환경 및 방식에 따라 차이가 발생할 수 있습니다.

▲ 파워서플라이 부하 테스트 : ITECH ELECTRONICS DC 로드기 시리즈

 ▲ 파워서플라이 소비 전력 측정 : HPM-100A (Wattman)

  ▲ 리플 & 노이즈 측정 : Tektronix TDS2012B Two-Channel Oscilloscope

▲ 쿨링팬 RPM 측정 : Sampo DT6234B Digital Laser Tachometer

  ▲ 소음 측정: 무향실 - 이중 챔버 구조

▲ 소음 측정: 측정 소음기 - CIRRUS RESEARCH CR-162B (Class 2 타입)

'잘만 ACRUX II 1000W 80PLUS플래티넘 풀모듈러 ATX3.1'은 80PLUS PLATINUM 등급의 출력 효율 인증을 받았습니다. 해당 인증 기준을 충족하기 위해서는 115V AC 환경 기준으로 각각 20% 부하 구간에서 90%이상, 50%에서 92%이상, 100% 부하에 89% 이상의 출력 효율을 보여주어야 합니다.

또한, 본 제품은 Cybenetics ETA 출력 효율 인증에서 TITANIUM 115V & PLATINUM 230V 등급을 받았습니다. 해당 인증 기준을 충족하기 위한 효율 기준 중 하나로, 230V 환경 기준으로 91 ~ 93% 사이의 평균 효율이 측정되어야 합니다.

일반적인 220V AC 환경에서 출력 효율을 테스트한 결과, 80PLUS 인증에 해당하는 기준 부하 구간을 살펴보면 10% 부하 구간에서는 89.74%의 출력 효율을 보여주었으며, 20% 부하 구간에서 92.64%, 50%에서는 93.45%, 100%에서는 91.54%의 출력 효율을 보여주었습니다.

Cybenetics ETA 인증 기준 중 하나인 평균 효율의 경우, 전체 부하 구간에 걸쳐 약 92.52%로 측정되었습니다. 실제 사용 시의 출력 효율은 유저의 AC 환경 등에 따라 다소 차이가 발생할 수 있습니다.

PC용 파워서플라이에 가해지는 부하는 시스템에 구성된 부품의 조합과 각 부품이 소비하는 전력량에 따라 다를 수 있습니다. 특히 동일한 부품 구성이어도 CPU 및 GPU의 오버클럭 여부 등에 따라 전력 소모량이 달라지기도 합니다. 이렇게 다양한 조건에서도 +12V / +5V / +3.3V의 전압이 일정하게 출력되는 것은 시스템의 안정적인 동작에 긍정적인 영향을 줄 수 있습니다.

10%부터 100% 부하 구간까지의 전압 출력 특성을 살펴보면, +12V / +5V / +3.3V 모두 큰 변화없이 안정정인 전압을 출력하는 모습을 살펴볼 수 있습니다.

최근에 출시되는 고성능 CPU와 GPU는 이전보다 더 많은 전력을 요구합니다. 여기에 일부 제품은 별도의 옵션 설정을 통해 추가적인 성능 향상을 꾀할 수 있는데요. 이러한 설정들을 적용한 후에 PC를 사용하게 되면 +12V의 전력 소비량이 그렇지 않은 조건 대비 좀 더 늘어나게 됩니다. +12V가 다른 전압 대비 더 많은 전력을 사용하게 되는 이러한 환경은 본 테스트에서 살펴볼 '언밸런스 부하 환경'에 해당합니다.

본 제품에는 DC to DC 컨버터가 탑재되어 있으며, 이를 참고하여 +12V에 많은 부하가 가해지는 조건과 +5V, +3.3V에 많은 부하가 가해지는 조건의 두 가지 언밸런스 부하 환경에서의 전압 출력을 측정하였습니다. 테스트 결과를 살펴보면 +12V, +5V, +3.3V 모두 큰 차이 없이 안정적으로 각 전압을 출력하고 있는것을 확인 할 수 있습니다.

PC용 파워서플라이는 시스템 외부에서 공급되는 AC(교류) 전원을 시스템 내부의 각 부품에 필요한 DC(직류) 전원으로 변환하는 역할을 가지고 있습니다. 이러한 과정을 수행할 때 파워서플라이에 입력된 교류 전원은 온전하게 직류로 변환되지 못하고 출력되는 전원에 사람의 맥박과 같은 흔적을 남기게 됩니다. 이러한 현상을 '리플(Ripple)'이라고 합니다.

또한, 리플 외에도 파워서플라이 내부에서 변환되어 출력되는 직류 전원에는 '노이즈'도 포함되어 있습니다. 리플과 노이즈는 파워서플라이가 출력하는 직류 전원에서 빠질 수 없지만 수치가 낮다면 시스템의 안정적인 동작에 어느 정도 긍정적인 영향을 미칠 수 있습니다.

본 제품의 리플 & 노이즈 테스트 결과를 살펴보면, +12V / +5V / +3.3V의 20% 부하 구간과 100% 부하 구간을 비교하였을 때, 모두 각 전압에 허용되는 수치가 적용되었습니다.

PC용 파워서플라이는 AC(교류) 전원을 DC(직류) 전원으로 변환하는 과정에서 내부에 열이 발생하게 됩니다. 제품에 탑재된 쿨링팬은 이러한 발열이 과도해지지 않도록 하여 원활한 전원 공급을 돕습니다. 쿨링팬이 작동할 때 발생하는 '소음'은 사용자가 직접적으로 체감할 수 있는 파워서플라이의 특성 중 하나입니다.

'잘만 ACRUX II 1000W 80PLUS플래티넘 풀모듈러 ATX3.1' 내부에는 유체 다이내믹 베어링(FDB) 방식이 적용된 120mm 크기의 쿨링팬이 탑재되어 있습니다. 이러한 방식의 쿨링팬은 긴 내구성과 작동 시의 조용한 소음으로 일반 소비자용 파워서플라이에서 선호되는 방식입니다. 또한 본 제품에는 제로팬 기능이 탑재되어 있으며, 별도의 ON/OFF 스위치가 AC 전원부 옆에 토글식 스위치로 구성되어 있습니다.

제로팬 기능을 고려하여 쿨링팬 RPM과 소음도를 측정해보면 최대 30% 부하 구간까지는 쿨링팬이 작동하지 않았습니다. 이후 40% 부하 구간부터 쿨링팬이 작동하였는데요, 40~50% 구간 모두 쿨링팬이 일정한 속도로 동작하는 대신, 온도가 높아지면 약 801 RPM까지 쿨링팬이 회전한 뒤 RPM이 점점 낮아지면서 멈추게 되는 상태로 설정되어 있는 것을 확인할 수 있었습니다.

이후 약 80% 까지 일정한 속도를 유지하다가 점차적으로 RPM이 상승하는 것을 볼 수 있으며, 최대 부하구간인 100% 부하 구간에서는 최대 1056 RPM, 약 24.6dB(A)의 소음도가 측정되었습니다.

*실제 사용자가 느끼는 소음은 환경에 따라 다소 차이가 발생할 수 있습니다.

잘만 ACRUX II 1000W 80PLUS플래티넘 풀모듈러 ATX3.1

잘만이 '잘 만든' 플래티넘급 ATX3.1 파워서플라이

이번 리뷰에서 만나본 '잘만 ACRUX II 1000W 80PLUS플래티넘 풀모듈러 ATX3.1'는 80PLUS PLATINUM 등급과 Cybenetics ETA TITANIUM 115V & PLATINUM 230V 등급을 받은 잘만의 하이엔드 ATX 3.1 규격 파워서플라이입니다. 고효율을 지니고 있으면서도 섀시 길이는 14cm으로 설계되었는데요. 덕분에 ATX 파워서플라이를 장착할 수 있는 다양한 케이스와의 호환성을 지니고 있습니다.

또한 출력 효율은 물론 리뷰 작성일 기준으로 약 20만 원 대 초반의 가격으로 만날 수 있는 만큼, 합리적인 가격까지 정말 잘 만들어진 파워서플라이라고 할 수 있는데요. 이번 리뷰에서 만나 본 정격 1000W 제품 이외에도 정격 850W, 정격 1200W 제품도 함께 시장에서 만나 볼 수 있는 만큼 유저의 환경에 맞는 출력 용량까지 선택할 수 있기에, 고성능 PC 시스템을 구성하고자 하는 유저분들에게 좋은 고려대상이 될 것으로 판단됩니다.

차세대 그래픽 카드를 위한 12V-2x6 커넥터 탑재 & 1:1 전용 슬리빙 케이블 커넥터 제공

본 제품은 차세대 그래픽 카드와의 1:1 연결을 위한 12V-2x6 커넥터가 총 1개 탑재되어 있으며, 여기에 최대 600W의 전원을 공급할 수 있는 1:1 전용 케이블이 제공되는데요. 해당 케이블은 ATX 20+4 Pin 케이블과 같이 직조 슬리빙 설계가 적용되었으며, 케이블 홀더가 미리 구성되어 있어 유저의 조립 편의성을 더욱 도와주고 있습니다. 여기에 기존 PCI-E 6+2 Pin 커넥터는 1:1 방식 케이블이 2개, Y형 브릿지 방식 케이블에 2개로 총 4개의 기존 방식의 커넥터를 제공하여 다양한 제조사의 그래픽 카드와의 호환성도 지니고 있는 특징을 살펴볼 수 있습니다.

최대 93.70%, 전체 평균 92.52%의 우수한 출력 효율

'잘만 ACRUX II 1000W 80PLUS플래티넘 풀모듈러 ATX3.1'는 80PLUS PLATINUM 등급의 출력 효율 인증 및 Cybenetics ETA TITANIUM 115V & PLATINUM 230V 등급의 출력 효율 인증을 받았습니다. 일반적인 220V AC 환경에서 테스트한 결과 전체 부하 구간에 걸친 평균 효율은 약 92.52%로 측정되었습니다. 이 중 40% 부하 구간에서 약 93.70%의 최대 출력 효율을 보여주었는데요. 가장 낮은 10% 부하 구간에서도 약 89.74%으로 측정되어 전체적으로 우수한 출력 효율을 보여주었습니다.

안정적인 각 전압 유지력

본 제품의 +12V / +5V / +3V 전압 유지력을 살펴보면, 부하가 늘어나도 큰 변화없이 안정된 전압을 보여주는 특징을 지니고 있는데요. 이를 통해, 오버클록과 같은 다양한 부하환경에서도 시스템이 안정적으로 작동할 것으로 여겨집니다.

샤크 핀 & 슈라우드 링 구조 설계로 우수한 정숙함을 보여주는 120mm FDB 쿨링팬

'잘만 ACRUX II 1000W 80PLUS플래티넘 풀모듈러 ATX3.1'의 내부에는 120mm 크기의 FDB 방식의 쿨링팬이 탑재되어 있습니다. 또한 전원부 토글식 버튼으로 제로팬 기능을 ON/OFF 할 수 있으며, 제로팬 모드 사용 시 내부 온도가 올라감에 따라 자동으로 작동하는데요. 이를 사용하는 경우 최대 30% 부하 구간까지 쿨링팬이 작동하지 않는 것을 확인할 수 있었습니다.

이후 40% 부하 구간부터 회전을 시작한 쿨링팬은 50% 구간까지 약 801 RPM까지 강하게 회전한 뒤 천천히 속도가 줄어드는 방식으로 작동하였으며, 이후 60% 구간부터 쿨링팬이 회전하기 시작하여 804 RPM, 약 21.2 dB(A)의 소음도로 작동하였으며, 최대 부하 구간인 100% 구간에서는 1056 RPM, 약 24.6dB(A)으로 작동하였습니다.

제조사에 따르면 동일한 규격의 쿨링팬을 탑재하였지만, 본 제품에는 불규칙한 공기 흐름을 정리하는 샤크 핀 팬 블레이드(Shark Fin Blade) 설계와 진동과 풍절 소음을 억제하는 슈라우드 링(Shouroud Ring) 설계로 더욱 정숙함을 구현하였다고 하는데요. 실제로 Cybenetics의 소음도 측정 평가인 LAMBDA에서도 A+ (115V & 230V)의 등급을 획득한 만큼 전체구간에 걸쳐 매우 정숙한 사용이 가능할 것으로 판단됩니다.

플래티넘급의 우수한 효율은 물론, 샤크 핀 쿨링팬으로 정숙함까지 사로잡았다!

잘만 ACRUX II 1000W 80PLUS플래티넘 풀모듈러 ATX3.1
