인텔의 코어 울트라 프로세서 시리즈는 인텔의 DDR5 메모리 플랫폼을 사용할 수 있는데 실상 13~15세대 코어 프로세서가 DDR5 와 DDR4 메모리 컨트롤러를 2가지 가지고 있는 탓에 메인보드들 동일한 칩셋으로 메모리 종류에 따른 동일한 레이아웃의 메인보드를 선택, 제조할 수 있다.  중요한 것은 메모리의 수급 부분인 아쉽게도 대형 메모리 제조사인 삼성과 SK 하이닉스는 DDR4 메모리를 생산하지 않기 때문에 사실상 중고 DDR4 메모리를 구입해야 한다.  물론 새로운 DDR4 메모리 구입은 대만 제조사들의 제품들을 구입할 수 있는데 새 제품을 기준으로 보게 된다면 8GB 기준으로 보면 10만원 내외에 구입이 가능하다.  현재 DDR5 메모리는 얼마 정도나 하는 걸까?  대략 차이가 있긴 하지만 약 20만원 내외에 DDR5-5600 8GB 를 구입할 수 있는데 DDR5-5600 16GB 정도가 30만원 내외이다 보니 이 제품을 많이 선택하게 된다.

인텔 그리고 AMD 차세대 프로세서 및 메인보드는 사실 DDR4 를 사용하는 것이 불가능 할 것으로 예상되지만 DDR5-5600 은 차세대 프로세서 플랫폼에서 그대로 사용할 것으로 보일 것이어서 미래적인 부분을 생각하면 DDR5-5600 를 선택하는 것이 맞다.

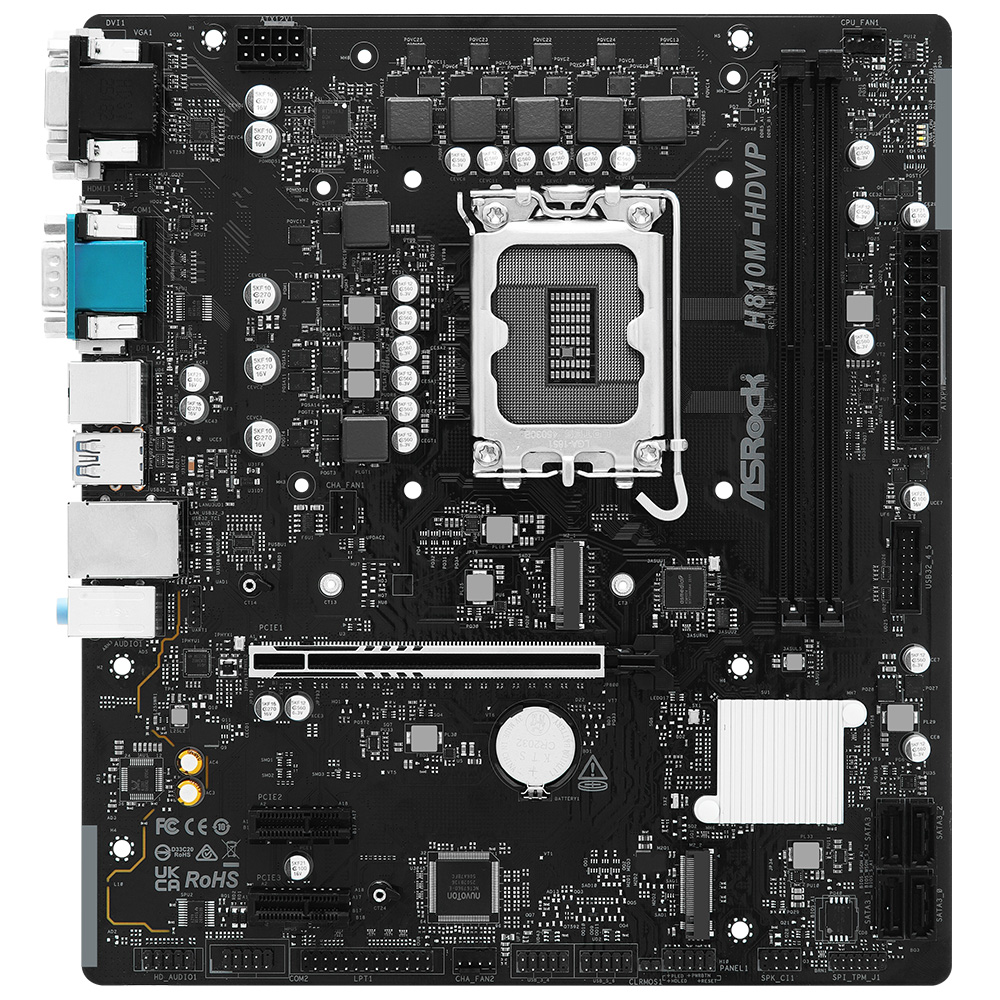

■ ASRock H810M-HDVP 에즈윈 (벌크)

▲ 인텔(소켓1851)/인텔 H810/DDR5/VGA 연결: PCIe5.0 x16/M-ATX (24.4x21.8cm)/ 전원부: 6+1+1+1+1페이즈/ [메모리] 6400MHz (PC5-51200)/2개/ 메모리 용량: 최대 128GB/ XMP3.0/ [확장슬롯] PCIe버전: PCIe5.0, PCIe4.0/ PCIex16: 1개/ PCIex1: 2개/ [저장장치] SATA3: 4개/M.2: 2개/ M.2 연결: PCIe4.0, NVMe/ [후면단자] HDMI/ DP/ DVI/ D-SUB/ USB3.x 10Gbps/ USB3.x 5Gbps/ USB 2.0/ RJ-45/오디오잭/ PS/2/ 시리얼포트/USB A타입: 5개/ [랜/오디오] 유선랜 칩셋: Intel i219V/1Gbps/ RJ-45: 1개/ 오디오 칩셋: Realtek ALC897/ 7.1채널(8ch)/ [내부I/O] USB/팬 헤더: USB3.0 헤더, USB2.0 헤더/ 시스템팬 4핀: 2개/I/O 헤더: TPM 헤더, 프론트오디오AAFP 헤더, COM포트 헤더, LPT포트 헤더/ [특징] UEFI

▲ 에즈락 H810M-HDVP 메인보드의 전원부는 전형적인 더블 포워드 방식과 일반 방식으로 전원부를 구성하고 있는 프로세서의 Vcore 쪽으로는 더블포워드 방식을 취하고 있다.   그래고 프로세서가 낮은 범위의 제품이 사용된다는 것을 감안하여 방열판 등을 사용하진 않았다.

▲ 에즈락 H810M-HDVP와 파워의 연결은 12V 8핀 커넥터 하나와 표준 24핀 커넥터 하나로 이루어진다.  일반적인 메인보드 파워 입력단의 구성이다.

▲ 에즈락 H810M-HDVP 의 저렴한 가격선에 책정이 되었음에도 하드웨어 인디케이터 LED 가 적용되어 부팅시 프로세서, 메모리, SSD, 그래픽카드의 이상 여부를 인디케이터 LED 로 알려준다.

▲ 에즈락 H810M-HDVP 에는 리얼텍 사운드 코덱인 ALC897 이 사용되었는데 비슷한 등급의 메인보드와 동일한 칩셋이다.  랜 컨트롤러의 경우는 리얼텍 제품이 아닌 인텔 i219V 사용되었는데 기본적인 윈도우 상의 드라이버 기본 지원 그리고 안정성 측면에서 비싼 칩셋이 사용 되었다.

▲ 에즈락 H810M-HDVP 의 그래픽카드 연결 슬롯은 PCIe 5.0 16배속으로 이루어지며 2개의 M.2 2280 슬롯은 Gen4 x4 속도를 갖는다.  2개의 슬롯에는 방열판이 적용되지 않았지만 쉽게 탈부착이 가능한 회전 렛지 방식이 적용되었다.

▲ 에즈락 H810M-HDVP IO 쉴드 부분은 다양한 모니터 연결을 위해 구성이 되어 있으며 총 6개의 USB 포트 중에 하나가 USB 타입C 포트가 적용되었다.

■ 에즈락 H810M-HDVP 바이오스 보기

간단한 테스트를 위해 사용된 인텔 코어 울트라5 225F 프로세서와 CU-DIMM 메모리를 정상적으로 인식 사용할 수 있었다.  이 메인보드의 바이오스 UI 는 기존 에즈락 메인보드들의 바이오스 구성과 대동 소이하다.

프로세서에서 기본적으로 제공하는 VT-d, 스피드스텝, AVX2 옵션 등을 활성화가 되어 있으며 수동으로 프로세서의 전력을 조절할 수 있는데 이 메인보드가 인가해줄 수 있는 최대 전력은 110W 정도여서 인텔 코어 울트라 프로세서 기준으로 "5" 등급에 해당되는 프로세서를 사용하면 안정적으로 사용할 수 있다.

▲ 에즈락의 오토 드라이버 인스톨러를 통해서 운영체제에 맞게 컴팩트한 드라이버를 검색 자동적으로 설치해 준다.  이 프로그램은 컴퓨터를 조립 후 처음으로 조립하고 운영체제가 설치되고 첫번째 인터넷이 연결되어 있을 때 단 한번만 설치 실행 된다.

▲ 에즈락 H810M-HDVP 에 온보드가 되어 있는 인텔 I219V 1Gbps 랜 컨트롤러의 다운로딩 및 업로딩 속도

■ 아날로그 & 디지털 화면 출력 풀-옵션, 에즈락 H810M-HDVP

오늘 기사를 통해 소개하는 이 메인보드가 지향하는 점은 명확하다.  사업용으로 사용하는 경우 구형 인텔 기반의 시스템을 현재 시점에 맞춘 신형 시스템으로 구축하는 경우, 즉 컴퓨터 본체만을 업그레이드 하지만 기존에 사용하고 있던 모든 레거시 장비들을 그대로 사용하는 경우이다.  그 부분은 이 메인보드이 IO 쉴드 구성 부분을 보면 알 수 있다.

▲ 에즈락 H810M-HDVP - 에즈원 메인보드의 IO 쉴드를 보게 되면 D-Sub, DVI, 디스플레이 포트, HDMI 포트 와 조금은 독특하게 COM 포트도 하나 지원하고 있으며 구형 키보드, 마우스를 연결할 수 있는 PS/2 포트도 하나 갖고 있다.

현재의 주변기기 시점에서 보게 되면 이해가 되지 않는 부분이지만 지금 새로운 모니터를 연결할 수 있는 2개의 디지털 출력 포트 그리고 구형 LCD 모니터를 그대로 사용할 수 있는 D-Sub, DVI 를 탑재하고 있어서 인텔의 코어 울트라 프로세서에 포함되어 있는 그래픽스 코어의 경우 최대 4개의 모니터를 연결할 수 있기 때문에 다용도로 모니터를 연결해야 하는 분들이라면 추가적인 그래픽카드의 장착이 필요 없을 정도로 알찬 활용을 할 수 있다.  오늘은 인텔 코어 울트라 프로세서를 사용해 컴퓨터를 구성할 수 있는 합리적인 메인보드인 에즈락 H810M-HDVP 를 알아봤다.
