낸드플래시 메모리 그리고 DDR5 메모리의 가격 상승을 그대로 받고 있는 컴퓨터 조립시장은 최근 많이 위축 되고 있다.  이와 더불어서 환율 이라는 영향까지 받으면서 더더욱 심해지고 있는데 그럼에도 불구하고 새로운 제품들은 속속 출시가 되고 있다.  특히나 AMD, 인텔 모두 AM5 소켓, 인텔 애로우-레이크 기반의 LGA1851은 올해 그리고 내년까지도 지속 될 것으로 보이며 인텔의 경우 새로운 소켓 규격이 출시 되더라고 일정 기간 동안은 애로우 레이크 기반의 프로세서가 계속 유통이 될 것이기 때문에 표면적으로는 짧은 라이프 사이클을 가져 보이지만 지금까지의 인텔 프로세서 정책을 보게 되면 하위 애로우 레이크 기반의 프로세서가 내년 이후까지도 지속적으로 유통될 것으로 보인다.

이런 컴퓨터 조립 시장의 불황이 길어지고 있는 상황이다지만 인텔의 애로우 레이크 리플래시 격인 인텔 코어 200S Plus 모델이 출시가 되었으며 이에 대응하기 위해 AMD 에서는 일부 AM5 모델에 가격인하에 들어갔다.  인텔에서 이 새로운 애로우 레이크 기반의 프로세서를 지원하는 기존의 800 시리즈 칩셋의 리비전 제품이 속속 출시 되고 있은데 최고 상위 모델인 Z890 칩셋은 CQ-CU DIMM 메모리 지원이라는 소폭의 변화만을 가겨가면서 출시가 되었으며 B860, H810 칩셋 메인보드들은 재미있게도 4개의 DDR5 메모리 뱅크에서 2개의 메모리 뱅크로 줄인 원가 절감형 메인보드들이 속속 출시 되고 있다.  오늘은 이런 상황에서 인텔 B860 칩셋 기반으로 출시된 에즈락 메인보드 들 중에서 한가지 모델을 살펴보도록 하자.

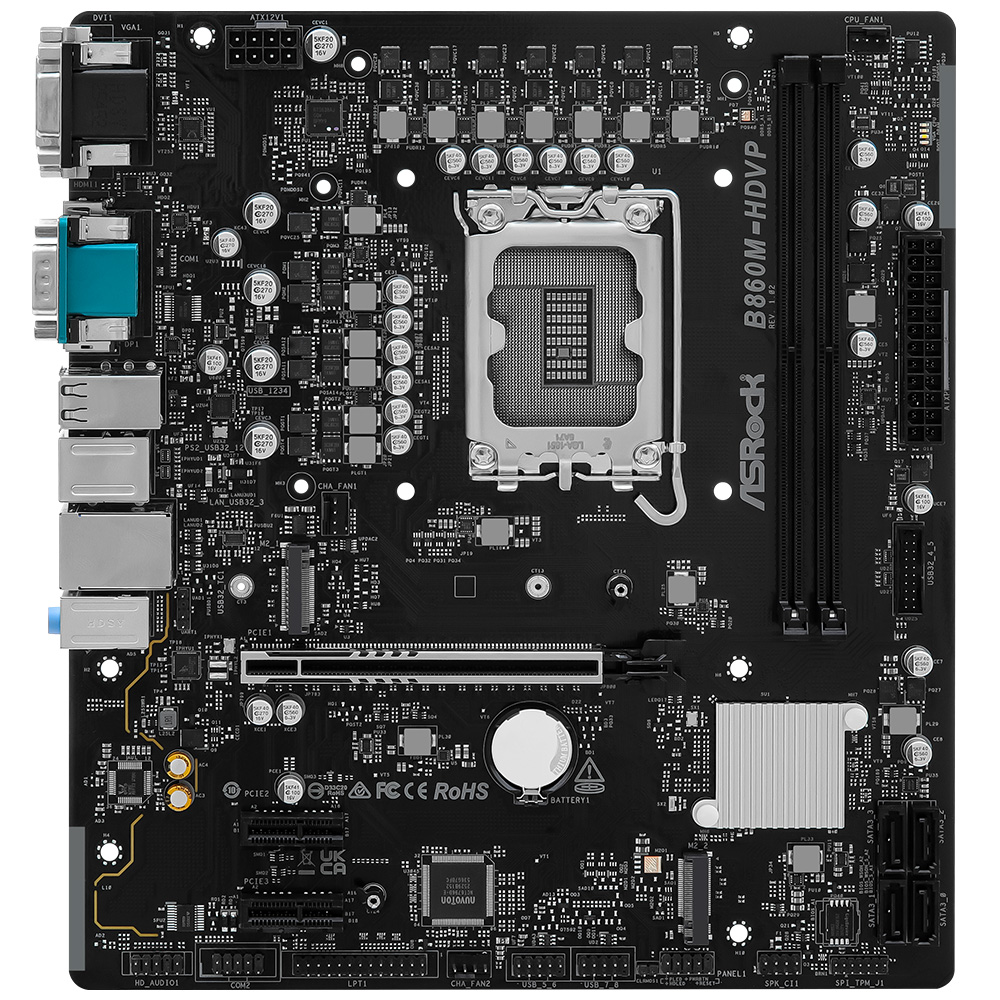

■ ASRock B860M-HDVP 에즈윈 (벌크)

▲ 간략 스펙 : 인텔(소켓1851)/인텔 B860/DDR5/VGA 연결: PCIe5.0 x16/M-ATX (24.4x21.8cm)/ [메모리] 9066MHz (PC5-72500)/2개/ 메모리 용량: 최대 128GB/ XMP3.0/ [확장슬롯] PCIe버전: PCIe5.0, PCIe4.0/ PCIex16: 1개/ PCIex1: 2개/ [저장장치] SATA3: 4개/M.2: 2개/ M.2 연결: PCIe5.0, PCIe4.0, NVMe/ [후면단자] HDMI/ DP/ DVI/ D-SUB/ USB3.x 20Gbps/ USB3.x 5Gbps/ USB 2.0/ RJ-45/오디오잭/ 시리얼포트/USB A타입: 7개/USB C타입: 1개/ [랜/오디오] 유선랜 칩셋: Dragon RTL8125BG/2.5Gbps/ RJ-45: 1개/ 오디오 칩셋: Realtek ALC897/ [내부I/O] USB/팬 헤더: USB3.0 헤더, USB2.0 헤더, 펌프전용 헤더/ 시스템팬 4핀: 2개/I/O 헤더: TPM 헤더, 프론트오디오AAFP 헤더, COM포트 헤더, LPT포트 헤더/ [특징] M.2 히트싱크/UEFI

▲ ASRock B860M-HDVP 메인보드는 2개의 DDR5 메모리 뱅크를 통해서 듀얼 채널 구성시 최대 128GB 까지 확장이 가능하며 CU-DIMM, XMP3.0 게이밍 메모리를 지원해 최대 DDR5-9066 까지 사용할 수 있다.  4 뱅크를 갖고 있는 메인보드들 보다 높은 클럭 DDR5 메모리를 사용할 수 있는 이유는 2개의 뱅크로 인해 짧은 메모리 라인을 갖게 되기 때문이다.

▲ 인텔의 B860 칩셋은 상위 Z890 칩셋과 대동소이한 부분을 보이는 부분이 바로 XMP 3.0 메모리 지원 부분이다.  해당 메모리는 바이오스 옵션을 통해 설정, 정상적인 가능했다.  (ADATA DDR5-6000 CL28 16GB x2 인식 모습)

▲ ASRock B860M-HDVP 메인보드와 파워의 연결은 표준 24핀 커넥터 하나와 12V 8핀 커넥터 하나로 된다.  12V 8핀 커넥터 하나의 의미는 150 ~ 200W 대 정도 프로세서의 TDP 를 지원한다고 쉽게 예상이 가능하다.

▲ ASRock B860M-HDVP 메인보드에 "인텔 코어 울트라5 250K Plus" 를 장착하게 되면 65W, 130W 로 PL1, PL2 세팅이 되어 있는 것을 볼 수 있다.

▲ ASRock B860M-HDVP 메인보드의 전원부는 8 + 1 + 1 + 1 + 1 전체 12 페이즈 구성을 취하고 있다.  이 중에서 위 사진에서 보게 되면 소켓의 우측에 위치하고 있는 프로세서 Vcore 부분을 위한 전원부인데 하이-로우 모스펫 구조이며 총 1개씩 4개의 페이즈는 더블 포워드 방식의 전원부가 구성되었다.

▲ ASRock B860M-HDVP 메인보드의 메인보드에는 이제는 일반화가 되고 있는 LED 인디케이터가 장착 되어 있는데 애즈락의 포스트 체커가 적용되어 있었다.  보급형 제품이지만 이런 기능을 추가해 주는 것은 상당히 바람직한 부분이라고 볼 수 있을 듯 하다.

▲ ASRock B860M-HDVP 메인보드에서도 흔히 다른 메인보드들에게서 볼 수 있는 2개의 리얼텍 칩셋 모습을 확인해 볼 수 있는데 사운드 코덱용 ALC897 과 유선 인터넷 2.5Gbps 속도를 지원하는 RTL 8125BC 칩셋이 사용되었다.

▲ ASRock B860M-HDVP 메인보드의 RTL8125BC 칩셋의 2.5Gbps 유선 인터넷 업로드 및 다운로드 속도

▲ ASRock B860M-HDVP 메인보드 에는 2개의 M.2 2280 SSD를 지원하는데 첫번째는 프로세서의 PCIe 5.0 x4 배속 라인에 직결되는 블레이즈 M.2 2280 이며 나머지 하나는 B860 칩셋의 PCIe 레인에 직결되는 하이퍼 M.2 슬롯이다.

▲ 블레이즈 M.2 2280 슬롯에 PCIe 5.0 x4 를 지원하는 WD_BLACK SN8100 를 장착했을 때 PCIe 버전 인식 부분

▲ ASRock B860M-HDVP 메인보드와 그래픽카드의 연결은 PCIe 5.0 16배속으로 프로세서와 직결 되는데 에즈락의 스틸 슬롯 Gen5 가 적용되어서 그래픽카드를 단단하게 고정, 지지 해준다.

▲ ASRock B860M-HDVP 메인보드에는 B860 칩셋에서 지원하는 총 4개의 SATA3 포트를 지원하고 있다.  SATA3 케이블을 수직으로 꼽는 방식이며 그래픽카드 와의 간섭을 최소화한 위치에 자리 잡고 있다.

▲ ASRock B860M-HDVP 메인보드 IO 쉴드 구성은 구형 레거지 지원 장비들을 모두 지원하기 위한 독특한 구성을 취하고 있는데 아날로그 LCD 모니터 출력을 위한 D-SUB, DVI 그리고 디지털 LCD 모니터 출력 지원을 위한 HDMI, 디스플레이 포트를 갖고 있다.  인텔 내장 그래픽스 코어가 최대 4개의 모니터를 지원하기 때문에 사용자의 환경에 따라 4개의 포트를 모두 사용할 수 있다.  그리고 USB 포트는 총 6개를 지원하며 이중 하나는 USB 타입C 포트를 지원한다.

■ ASRock B860M-HDVP 메인보드 바이오스 보기

▲ 이 메인보드의 바이오스 UI 구성은 전통적인 에즈락 메인보드들의 바이오스 그대로 따르고 있으며 IO 쉴드에 포함되어 있는 COM 포트의 사용을 위한 IRQ, 전송 모드 및 속도 등을 바이오스에서 지원해 이를 지원하는 구형 레거시 장비들을 사용할 수 있도록 바이오스 옵션 차원에서 지원했다.

▲ 프로세서, 메인보드, 그래픽카드 등을 정상적으로 설치한 후, 윈도우11 혹은 윈도우10 를 설치하면서 최종 부팅시에 인터넷에 연결되어 있다면 자동적으로 에즈락 Auto Driver Installer 가 실행 되어서 설치를 하게 되면 에즈락 홈페이지에 접속 메인보드의 최신 드라이버를 검색 다운로딩, 자동 설치를 해준다.  이 일련의 과정은 한번만 진행이 되므로 추후에는 크게 신경쓸 필요가 없다.

■ XMP 3.0, PCIe 5.0 x4 SSD 지원 등 최신 하드웨어 지원의 시작점 B860 칩셋 메인보드

이 메인보드가 지향하는 점은 상당히 뚜렷하다.  우선 장점 보다는 단점을 보게 된다면 몇가지 꼽아볼 수 있다.  우선 M.2 2280 방열판, 전원부 방열판 미지원, 메인보드 상에 USB 타입C 루트 헤더를 미지원 해서 최근 케이스 들이 기본 제공하고 있는 USB 타입 C 포트를 사용할 수 없다는 점이다.

이와 반대로 이 메인보드의 장점은 다양한 구형, 신형 LCD 모니터를 연결하기 위해 총 4개의 모니터 출력 포트를 지원하여 어떠한 환경에서 든지 인텔 프로세서에 내장되어 있는 그래픽스 코어를 통해 다중 모니터 환경을 꾸밀 수 있다.  그리고 구형 레거시 장비인 컴포트를 이용한 장비들과 PS2 지원 주변기기들도 연결해서 사용할 수 있는 등 예전 구형 인텔 기반의 시스템, 예를 들어서 산업용 시스템을 사용하다가 메인보드 등의 불량으로 인해 제어 컴퓨터 등을 사용할 수 없어서 신형 프로세서를 사용하지만 구형 레거시 장비를 그대로 사용해야만 하는 환경, 그리고 사무실 혹은 가정에서 구형 모니터를 그대로 사용해야만 하는 환경에서 엔비디아 그래픽카드 혹은 라데온 그래픽카드를 사용할 필요 없는 단순 화면 출력 만을 필요한 경우에 딱 안성 맞춤이 메인보드이다.

그리고 메인보드 바이오스의 전원부 설정은 인텔 퍼포먼스 프리셋이 기본적으로 제공되어서 최대 150W 정도로 제어를 하고 있어서 쿨링만 제대로 하락되는 환경에서 인텔 코어 울트라5 250K Plus 프로세서를 그대로 사용할 수 있다.  만약 이 프로세서에 공냉 쿨러를 사용하게 된다면 적당하게 소비전력-프로세서의 측정되는 온도를 알아채 알아서 최대 동작 속도를 제어한다. 온도 상승으로 인한 컴퓨터 시스템 다운 현상을 미연에 방지해준다.

이 메인보드가 사무실, 가정 등의 일반적인 환경에서도 무난하게 사용할 수 있지만 위 이야기 처럼 구형 장비들의 업그레이드를 최소화 할 수 있다는 점에서 이 메인보드의 단점 보다는 장점에 많은 점수를 줄 수 있는 메인보드가 오늘 기사를 통해 소개한 ASRock B860M-HDVP 메인보드 아닐까 싶다.
