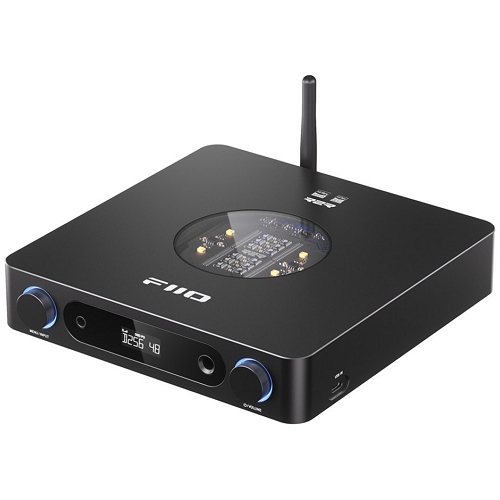

FIIO에서 R2R 앰프를 많이 만들죠? 이번에 K13 R2R을 출시합니다.

그런데 도대체 R2R이 뭐길래 이렇게 열광하는 걸까요?

R2R의 원리 제대로 확인해 보세요!

Specification

본사 사이트에서 가져온 스펙입니다.

측정 장비 및 조건

테스트 샘플 한 개 측정 데이터로 전체 제품 특성을 반영하지 않습니다.

영디비는 오디오 프리시전(AP) APx555로 기기를 측정합니다. 조건은 AES17-2015 기반입니다. 측정 항목별 프로그래밍 소스를 재생해 측정하는 방식입니다.  PC에서 USB입력이 들어가고 헤드폰단 출력을 측정합니다. 이 때 300Ω 저항을 연결한 상태로 측정했습니다.

1. RMS LEVEL & THD+N

이 항목에서는 볼륨 크기를 알 수 있습니다. 사용자가 가장 크게 체감할 수 있는 부분으로, 절댓값이 클수록 볼륨이 크다고 느낍니다.

4.4mm 헤드폰 단자, High모드 볼륨 100일 때 출력 13.4V입니다. Weighting은 적용하지 않았습니다.

4.4mm 헤드폰 단자, High모드 볼륨 98일 때 출력 12.7V입니다. Weighting은 적용하지 않았습니다.

4.4mm 헤드폰 단자, M모드 볼륨 100일 때 출력 6.6V입니다. Weighting은 적용하지 않았습니다.

 4.4mm 헤드폰 단자, L모드 볼륨 100일 때 출력 3.3V입니다. Weighting은 적용하지 않았습니다.

6.35mm 헤드폰 단자, High모드 볼륨 100일 때 출력 6.7V입니다. Weighting은 적용하지 않았습니다.

 6.35mm 헤드폰 단자, High모드 볼륨 98일 때 출력 6.3V입니다. Weighting은 적용하지 않았습니다.

 6.35mm 헤드폰 단자, M모드 볼륨 100일 때 출력 3.3V입니다. Weighting은 적용하지 않았습니다.

 6.35mm 헤드폰 단자, L모드 볼륨 100일 때 출력 1.6V입니다. Weighting은 적용하지 않았습니다.

XLR 단자, 볼륨 100일 때 출력 5.4V입니다. Weighting은 적용하지 않았습니다.

2. Frequency Response

주파수 응답 특성입니다. 1kHz/0dB을 기준으로 전 대역이 0에 가깝게 나와야 좋은 수치입니다. 일반적으로 사람은 20~20kHz까지 들을 수 있다고 하지만 고급 DAP의 경우 20kHz 이상을 재생하므로 그 이상인 90kHz까지 측정합니다.

XLR에서 측정 NOS와 OS 비교입니다.

 4.4mm와 6.35mm 단자에서 주파수 응답 결과 거의 비슷합니다.

3. Signal to Noise Ratio

신호 대 잡음비를 보는 항목으로 출력 전압은 높고 잡음 레벨은 낮아야 합니다. 실제 AES17-2015 규격의 측정 방법과 다르지만 제조사와 타 사이트 데이터 호환을 위해 측정해 보여드리는 값입니다. 이전 리뷰와 같이 20~20kHz 대역에서 A-weighting 필터를 적용하고 측정했습니다.

4.4mm 단자에서  118dB이 측정되었습니다.

XLR 단자에서  118dB이 측정되었습니다.

4. Dynamic Range(AES17)

큰 소리(0dB)와 작은 소리(-60dB)의 차이를 보는 항목입니다. 수치가 높을수록 청음할 때 큰 소리와 작은 소리의 변화 폭을 확실히 알 수 있고, 맑고 투명한 소리로 재생이 가능합니다. 예전에는 SNR로 측정하고 데이터를 보여줬지만, 디지털 디바이스의 발전과 함께 다이나믹 레인지 특성을 기준으로 바뀌었습니다. 절댓값이 클수록 좋습니다

4.4mm 단자에서 106dB이 측정되었습니다.

XLR 단자에서  106dB이 측정되었습니다.

5. Stereo Crosstalk

한 채널에 신호를 입력한 값과 다른 채널에 넘어오는 신호 값에 대한 비율입니다. 즉, ‘스테레오 분리도’를 보는 항목으로 PC에서 측정하여 1k~20kHz 대역을 측정합니다. 절댓값이 클수록 좋습니다.

6.35mm 언밸런스 성능이 최저 -80dB로 상당히 높은 수준입니다.

6. Noise

기본 Noise는 -93dBV에서 -100dBV까지 측정되었고, 이 정도 수준이면 노이즈는 들리지 않습니다.

7. Output Impedance

이어폰 단의 출력 임피던스 값입니다. 0에 가까울수록 좋습니다. 값이 높으면 임피던스 곡선이 복잡한 이어폰/헤드폰을 경우 소리가 많이 왜곡될 수 있습니다.

6.35mm 단자에서 출력 임피던스 0.17Ω으로 측정되었습니다.
