▲ 파워서플라이 부하 테스트 : ITECH ELECTRONICS DC 로드기 시리즈

 ▲ 파워서플라이 소비 전력 측정 : HPM-100A (Wattman)

  ▲ 리플 & 노이즈 측정 : Tektronix TDS2012B Two-Channel Oscilloscope

▲ 쿨링팬 RPM 측정 : Sampo DT6234B Digital Laser Tachometer

  ▲ 소음 측정: 무향실 - 이중 챔버 구조

▲ 소음 측정: 측정 소음기 - CIRRUS RESEARCH CR-162B (Class 2 타입)

'Antec NeoECO 1000W 80PLUS PLATINUM ATX 3.1'는 80PLUS인증에서 PLATINUM 등급의 출력 효율 인증을 받은 제품입니다. 해당 인증 기준을 충족하기 위해서는 115V AC 환경 기준으로 각각 20% 부하 구간에서 90% 이상, 50%에서 92% 이상, 100% 부하에서 89% 이상의 출력 효율을 보여주어야 합니다.

또한, 본 제품은 Cybenetics ETA 출력 효율 인증에서 PLATINUM (115V & 230V) 등급을 받았습니다. 해당 인증 기준을 충족하기 위한 효율 기준 중 하나로, 230V 환경 기준으로 91 ~ 93% 사이의 평균 효율이 측정되어야 합니다.

일반적인 220V AC 환경에서 출력 효율을 테스트한 결과, 80PLUS 인증에 해당하는 기준 부하 구간을 살펴보면, 20% 부하 구간에서 93.10%, 50%에서는 93.55%, 100%에서는 91.02%의 출력 효율을 보여주었습니다.

Cybenetics ETA 인증 기준 중 하나인 평균 효율의 경우, 전체 부하 구간에 걸쳐 약 92.54%로 측정되었습니다. 실제 사용 시의 출력 효율은 유저의 AC 환경 등에 따라 다소 차이가 발생할 수 있습니다.

PC용 파워서플라이에 가해지는 부하는 시스템에 구성된 부품의 조합과 각 부품이 소비하는 전력량에 따라 다를 수 있습니다. 특히 동일한 부품 구성이어도 CPU 및 GPU의 오버클럭 여부 등에 따라 전력 소모량이 달라지기도 합니다. 이렇게 다양한 조건에서도 +12V / +5V / +3.3V의 전압이 일정하게 출력되는 것은 시스템의 안정적인 동작에 긍정적인 영향을 줄 수 있습니다.

10%부터 100% 부하 구간까지의 전압 출력 특성을 살펴보면 +12V / +5V / +3.3V 모두 부하가 가해져도, 전압의 하락없이 안정적인 모습을 확인 할 수 있습니다.

최근에 출시되는 고성능 CPU와 GPU는 이전보다 더 많은 전력을 요구합니다. 여기에 일부 제품은 별도의 옵션 설정을 통해 추가적인 성능 향상을 꾀할 수 있는데요. 이러한 설정들을 적용한 후에 PC를 사용하게 되면 +12V의 전력 소비량이 그렇지 않은 조건 대비 좀 더 늘어나게 됩니다. +12V가 다른 전압 대비 더 많은 전력을 사용하게 되는 이러한 환경은 본 테스트에서 살펴볼 '언밸런스 부하 환경'에 해당합니다.

본 제품에는 DC to DC 컨버터가 탑재되어 있으며, 이를 참고하여 +12V에 많은 부하가 가해지는 조건과 +5V, +3.3V에 많은 부하가 가해지는 조건의 두 가지 언밸런스 부하 환경에서의 전압 출력을 측정하였습니다. 테스트 결과를 살펴보면 +12V, +5V, +3.3V 모두 큰 차이 없이 안정적으로 각 전압을 출력하고 있는것을 확인 할 수 있습니다.

PC용 파워서플라이는 시스템 외부에서 공급되는 AC(교류) 전원을 시스템 내부의 각 부품에 필요한 DC(직류) 전원으로 변환하는 역할을 가지고 있습니다. 이러한 과정을 수행할 때 파워서플라이에 입력된 교류 전원은 온전하게 직류로 변환되지 못하고 출력되는 전원에 사람의 맥박과 같은 흔적을 남기게 됩니다. 이러한 현상을 '리플(Ripple)'이라고 합니다.

또한, 리플 외에도 파워서플라이 내부에서 변환되어 출력되는 직류 전원에는 '노이즈'도 포함되어 있습니다. 리플과 노이즈는 파워서플라이가 출력하는 직류 전원에서 빠질 수 없지만 수치가 낮다면 시스템의 안정적인 동작에 어느 정도 긍정적인 영향을 미칠 수 있습니다.

본 제품의 리플 & 노이즈 테스트 결과를 살펴보면, +12V / +5V / +3.3V의 20% 부하 구간과 100% 부하 구간을 비교하였을 때, 모두 각 전압에 허용되는 낮은 수치가 적용되었습니다.

PC용 파워서플라이는 AC(교류) 전원을 DC(직류) 전원으로 변환하는 과정에서 내부에 열이 발생하게 됩니다. 제품 내부에 탑재된 쿨링팬은 이러한 발열이 과도해지지 않도록 하여 원활한 전원 공급을 돕습니다. 이러한 쿨링팬이 작동할 때 발생하는 '소음'은 사용자가 직접적으로 체감할 수 있는 파워서플라이의 특성 중 하나입니다.

본 제품의 내부에는 유체 다이내믹 베어링(FDB) 방식이 적용된 120mm 크기의 쿨링팬이 탑재되어 있습니다. 이러한 방식의 쿨링팬은 긴 내구성과 작동 시의 조용한 소음으로 일반 소비자용 파워서플라이에서 선호되는 방식입니다.

본 제품에는 별도의 제로팬 기능이 탑재되어 있으며, 내부 온도에 따라 자동으로 작동합니다. 해당 기능을 고려하여 측정한 결과, 약 40% 부하구간까지는 쿨링팬이 작동하지 않았는데요. 50% 부하구간부터 작동하기 시작한 쿨링팬은 601 RPM, 실내소음 기준인 18.0dB(A)의 이하로 소음도가 측정되었습니다. 이후 60% 구간 까지 큰 변화 없는 회전 속도를 보여주었으며, 70% 부하구간부터 점진적으로 상승하기 시작한 쿨링팬 RPM은 가장 마지막인 100% 부하 구간에서 1245 RPM, 약 36.1dB(A)의 소음도가 측정되었습니다.

*실제 사용자가 느끼는 소음은 환경에 따라 다소 차이가 발생할 수 있습니다.

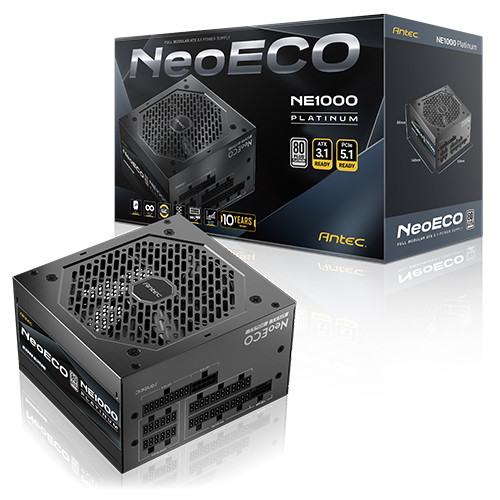

Antec NeoECO 1000W 80PLUS PLATINUM ATX 3.1

NeoECO시리즈에서도 ATX3.1 규격으로 만나는 Antec의 플래티넘 파워서플라이

이번 리뷰에서 만나본 'Antec NeoECO 1000W 80PLUS PLATINUM ATX 3.1'은 과거 실속형 고효율 파워로 유저들에게 큰 사랑을 받았던 NeoECO 플래티넘 라인업을 통해 차세대 하이엔드 시장을 겨냥한 진화형 모델로써 Antec의 메인스트림을 담당하는 라인업에 최신 ATX 3.1 규격과 1000W의 넉넉한 출력 용량을 결합하여 고사양 파워 시장의 문턱을 한 단계 낮추고 있습니다.


특히 80PLUS PLATINUM 등급 인증은 물론, 신뢰도 높은 Cybenetics ETA 인증에서도 115V와 230V 전 구간 PLATINUM 등급을 기록하며 우수한 전력 효율을 객관적으로 입증했는데요. 나아가 소음 평가 기준인 LAMBDA 인증에서도 정숙성을 대변하는 A(115V & 230V) 등급을 획득하며 상위 클래스를 위협하는 탄탄한 내실을 증명해 보였습니다. 이처럼 검증된 프리미엄 스펙을 원하면서도 라인업 특유의 합리적인 가격 접근성까지 동시에 챙기고자 하는 실속파 유저들이라면, 본 제품은 매력적인 선택지가 될 것으로 판단됩니다.

105℃ 스펙의 NIPPON CHEMI-CON 社 1차 커패시터 사용

본 제품의 내부에 사용된 1차 커패시터는 일본 NIPPON CHEMI-CON 社의 KMR 420V / 820μF / 105℃ 스펙 1개가 사용되었습니다. 105℃ 규격에 해당하는 이와 같은 스펙의 커패시터는 일반적인 저가형의 부품과 비교했을 때 고온 환경에서 보다 안정적인 내구성을 기대할 수 있어, 파워서플라이를 장기간 사용하는 경우에도 상대적으로 더 나은 수명과 안정성을 기대할 수 있습니다.

차세대 그래픽 카드와의 1:1 연결을 위한 12V-2x6 커넥터 탑재

본 제품에는 차세대 그래픽 카드에서 사용되는보조 전원 커넥터 12+4 Pin과의 연결을 지원하는 12V-2x6 커넥터 1개를 탑재하고 있습니다. 또한 기본 제공되는 1:1 전용 케이블로 최대 600W까지 전원을 공급할 수 있는데요. 여기에 기존의 PCI-E 커넥터도 1:1 방식으로 총 3개를 지원하고 있는 만큼, 다양한 제조사의 그래픽 카드와의 호환성도 지니고 있는 것으로 판단됩니다.

최대 93.79%, 전체 평균 92.54%의 높은 출력 효율

'Antec NeoECO 1000W 80PLUS PLATINUM ATX 3.1'는 80PLUS 인증에서 PLATINUM 출력 효율 인증 및 Cybenetics ETA PLATINUM (115V & 230V) 등급의 출력 효율 인증을 받았습니다. 일반적인 220V AC 환경에서 테스트한 결과 전체 부하 구간에 걸친 평균 효율은 약 92.54%로 측정되었는데요. 이 중 30% 부하 구간에서 약 93.79%의 최대 출력 효율을 보여주었으며, 가장 낮은 10% 부하 구간에서도 90.41%가 측정된 만큼 전체적으로 높은 출력 효율을 지닌 것으로 판단됩니다.

안정적인 각 전압 유지력

본 제품의 +12V / +5V / +3,3V 전압 유지력은 부하가 가해져도 하락 없이 안정적인 모습을 보여주는 특징을 지니고 있습니다. 이러한 결과를 종합적으로 보았을 때, 오버클록과 같은 다양한 부하환경에서도 시스템이 안정적으로 작동할 것으로 여겨집니다.

40% 구간까지 제로팬으로 작동하는 120mm 크기의 FDB 방식의 쿨링팬 탑재

본 제품은 120mm 크기의 FDB 방식의 쿨링팬을 탑재하고 있으며, 별도의 조작부 없이 내부의 온도에 따라 작동하는 제로팬 기능이 적용되어 있는데요. 이를 고려하여 쿨링팬 RPM과 소음도를 측정한 결과, 약 40% 부하구간까지는 쿨링팬이 작동하지 않았습니다. 이후 50% 구간에서 601 RPM, 실내 소음 기준 18.0dB(A) 이하의 소음도로 작동한 쿨링팬은 60% 구간까지 일정한 속도를 보여주었으며, 70% 이후에는 점진적으로 상승하며 최대 부하구간인 100%에서 1245 RPM, 약 36.1dB(A)의 소음도를 기록했습니다.

본 제품은 Cybenetics의 소음도 측정 평가인 LAMBDA에서 STANDARD A++ (115V & 230V) 등급의 준수한 등급을 받은점, 그리고 제로팬 기능과 일반 사용자들의 파워서플라이 부하 구간이 대부분 80% 이하에 머무는 점을 고려한다면, 본 제품은 전체적으로 정숙한 소음도를 지니고 있는 것으로 판단됩니다.

춘추전국시대 하이엔드 파워 시장 속, 우수한 밸런스를 보여주는 NeoECO 플래티넘 ATX3.1

Antec NeoECO 1000W 80PLUS PLATINUM ATX 3.1
