쿨러마스터 MWE Gold V4 1000 ATX3.1 블랙

하이엔드 그래픽카드의 급격한 성능 향상은 전력 공급 방식의 변화까지 이끌어냈습니다. 새로운 12+4 Pin 보조 전원 규격이 도입되면서 그래픽카드 전력 공급이 한결 단단해졌지만, 한편으로는 고전력 환경에서 발생하는 커넥터 과열 및 손상 이슈가 불거지며 안정성에 대한 유저들의 우려도 함께 커졌는데요. 이에 따라 파워서플라이 시장은 단순한 고출력을 넘어, 강화된 안전 규격과 연결 안정성을 완벽히 보장하는 차세대 파워 스펙을 빠르게 요구하게 되었습니다.

이에 대응하여 여러 브랜드에서는 케이블 전용 온도 센서로 과열을 미연에 방지하거나, 정밀한 전류 감지 로직을 적용해 이상 작동 시 전원을 차단하는 등 독자적인 방식을 구축해 나갔습니다. 다만 이처럼 기술들이 도입된 제품은 시장에서 극히 일부에 불과했는데요. 이로 인해 고성능 PC를 구성하려는 대다수의 사용자들은 이러한 고도화된 안전 설계가 적용된 파워서플라이를 훨씬 더 쉽게 만날 수 있기를 기대해 왔습니다.

 ▲쿨러마스터 GPU SHIELD 기능 소개

글로벌 PC 컴포넌트 제조사 쿨러마스터는 이 기술을 자사의 베스트셀러인 MWE GOLD 시리즈에 전격 도입하였습니다. 'GPU SHIELD'라는 독자적 기술이 적용된 본 제품은, 파워서플라이와 그래픽카드 간에 연결된 12V-2x6 커넥터의 이상 상태를 감지하면 그 즉시 경고를 보내고 안전하게 전원을 차단하게 되는데요. 이러한 혁신적 기술이 도입된 기념비적인 제품이 바로 이번 리뷰에서 만나볼 '쿨러마스터 MWE Gold V4 1000 ATX3.1 블랙'입니다.

본 제품은 80PLUS GOLD 등급의 ATX 3.1 파워서플라이로서, 내구성을 위한 컨포멀 코팅 처리는 물론 6종의 보호회로와 10년의 무상 보증으로 든든한 신뢰성을 내세우고 있습니다. 여기에 새롭게 탑재된 'GPU SHIELD'로 그래픽카드 보호를 위한 이중 안전장치까지 갖춘 만큼, 우수한 안정성과 골드 등급의 효율, 그리고 합리적인 가격 접근성까지 꼼꼼히 따지는 유저분들에게 매우 매력적인 선택지가 될 것으로 기대되는데요. 그러면 지금부터 제품의 패키지와 외형, 내부 구조는 물론 실측 테스트를 통한 성능까지 차근차근 확인해 보도록 하겠습니다.

    *측정 환경 및 방식에 따라 차이가 발생할 수 있습니다.

▲ 파워서플라이 부하 테스트 : ITECH ELECTRONICS DC 로드기 시리즈

 ▲ 파워서플라이 소비 전력 측정 : HPM-100A (Wattman)

  ▲ 리플 & 노이즈 측정 : Tektronix TDS2012B Two-Channel Oscilloscope

▲ 쿨링팬 RPM 측정 : Sampo DT6234B Digital Laser Tachometer

  ▲ 소음 측정: 무향실 - 이중 챔버 구조

▲ 소음 측정: 측정 소음기 - CIRRUS RESEARCH CR-162B (Class 2 타입)

본 제품은 80PLUS 인증에서 GOLD 등급의 출력 효율 인증을 받은 제품입니다. 해당 인증 기준을 충족하기 위해서는 115V AC 환경 기준으로 20% 부하 구간에서 87% 이상의 효율을, 50%에서 90% 이상을, 100% 부하에서 87% 이상의 출력 효율을 보여주어야 합니다.

220V AC 환경에서 출력 효율을 테스트한 결과, 시스템 대기(IDLE) 상태와 비슷한 부하 환경인 10% 부하 구간에서는 88.24%의 출력 효율을 보여주었습니다. 80PLUS의 평가 구간을 살펴보면 20% 부하에서는 91.97%의 출력 효율을, 50%에서는 93.02%, 100%에서는 90.85%의 출력 효율을 보여주었습니다.

모든 부하 구간에 걸친 평균 효율은 약 91.78%로 측정되었으며, 실제 사용 시의 출력 효율은 AC 환경 등에 따라 다소 차이가 발생할 수 있습니다.

PC용 파워서플라이에 가해지는 부하는 시스템에 구성된 부품의 조합과 각 부품이 소비하는 전력량에 따라 다를 수 있습니다. 특히 동일한 부품 구성이어도 CPU 및 GPU의 오버클럭 여부 등에 따라 전력 소모량이 달라지기도 합니다. 이렇게 다양한 조건에서도 +12V / +5V / +3.3V의 전압이 일정하게 출력되는 것은 시스템의 안정적인 동작에 긍정적인 영향을 줄 수 있습니다.

10%부터 100% 부하 구간까지의 전압 출력 특성을 살펴보면 +12V는 부하가 가해져도 일정한 모습을 보여주었으며, +5V / +3.3V의 경우 완만하게 하강하는 모습을 확인할 수 있었습니다.

최근에 출시되는 고성능 CPU와 GPU는 이전보다 더 많은 전력을 요구합니다. 여기에 일부 제품은 별도의 옵션 설정을 통해 추가적인 성능 향상을 꾀할 수 있는데요. 이러한 설정들을 적용한 후에 PC를 사용하게 되면 +12V의 전력 소비량이 그렇지 않은 조건 대비 좀 더 늘어나게 됩니다. +12V가 다른 전압 대비 더 많은 전력을 사용하게 되는 이러한 환경은 본 테스트에서 살펴볼 '언밸런스 부하 환경'에 해당합니다.

본 제품에는 DC to DC 컨버터가 탑재되어 있으며, 이를 참고하여 +12V에 많은 부하가 가해지는 조건과 +5V, +3.3V에 많은 부하가 가해지는 조건의 두 가지 언밸런스 부하 환경에서의 전압 출력을 측정하였습니다. 테스트 결과를 살펴보면 +12V, +5V, +3.3V 모두 큰 차이 없이 안정적으로 각 전압을 출력하고 있는것을 확인 할 수 있습니다.

PC용 파워서플라이는 시스템 외부에서 공급되는 AC(교류) 전원을 시스템 내부의 각 부품에 필요한 DC(직류) 전원으로 변환하는 역할을 가지고 있습니다. 이러한 과정을 수행할 때 파워서플라이에 입력된 교류 전원은 온전하게 직류로 변환되지 못하고 출력되는 전원에 사람의 맥박과 같은 흔적을 남기게 됩니다. 이러한 현상을 '리플(Ripple)'이라고 합니다.

또한, 리플 외에도 파워서플라이 내부에서 변환되어 출력되는 직류 전원에는 '노이즈'도 포함되어 있습니다. 리플과 노이즈는 파워서플라이가 출력하는 직류 전원에서 빠질 수 없지만 수치가 낮다면 시스템의 안정적인 동작에 어느 정도 긍정적인 영향을 미칠 수 있습니다.

본 제품의 리플 & 노이즈 테스트 결과를 살펴보면, +12V / +5V / +3.3V의 20% 부하 구간과 100% 부하 구간을 비교하였을 때, 모두 각 전압에 허용되는 수치가 적용되었습니다.

PC용 파워서플라이는 AC(교류) 전원을 DC(직류) 전원으로 변환하는 과정에서 내부에 열이 발생하게 됩니다. 제품 내부에 탑재된 쿨링팬은 이러한 발열이 과도해지지 않도록 하여 원활한 전원 공급을 돕습니다. 이러한 쿨링팬이 작동할 때 발생하는 '소음'은 사용자가 직접적으로 체감할 수 있는 파워서플라이의 특성 중 하나입니다.

본 제품의 내부에는 HDB(Hydraulic Dynamic Bearing) 방식이 적용된 120mm 크기의 쿨링팬이 탑재되어 있습니다. 이러한 방식은 일반적으로 사용되는 기본 슬리브(Sleeve) 방식에서 원형 고리 모양의 오일 공급 회로 설계를 적용하여, 쿨링팬의 성능을 향상시키고 수명을 연장시킨 베어링입니다.

본 제품에는 별도의 제로팬 기능이 탑재되어 있으며, 내부 온도에 따라 자동으로 작동합니다. 해당 기능을 고려하여 측정한 결과, 약 20% 부하구간까지는 쿨링팬이 작동하지 않았는데요. 30% 부하구간부터 작동하기 시작한 쿨링팬은 761 RPM, 약 19.8dB(A)의 소음도가 측정되었습니다. 약 50% 구간 까지 큰 변화 없는 회전 속도를 보여주었으며, 이후 부하가 가해짐에 따라 점진적으로 RPM이 상승하는 것을 볼 수 있었고, 가장 마지막인 100% 부하 구간에서는 1731 ~ 2057 RPM이 온도에 따라 유동적으로 측정되었으며, 최대 RPM기준 약 45.4dB(A)의 소음도가 측정되었습니다.

*실제 사용자가 느끼는 소음은 환경에 따라 다소 차이가 발생할 수 있습니다.

쿨러마스터 MWE Gold V4 1000 ATX3.1 블랙

더욱 든든한 내구성을 위한 쿨러마스터 MWE GOLD 네 번째 변신!

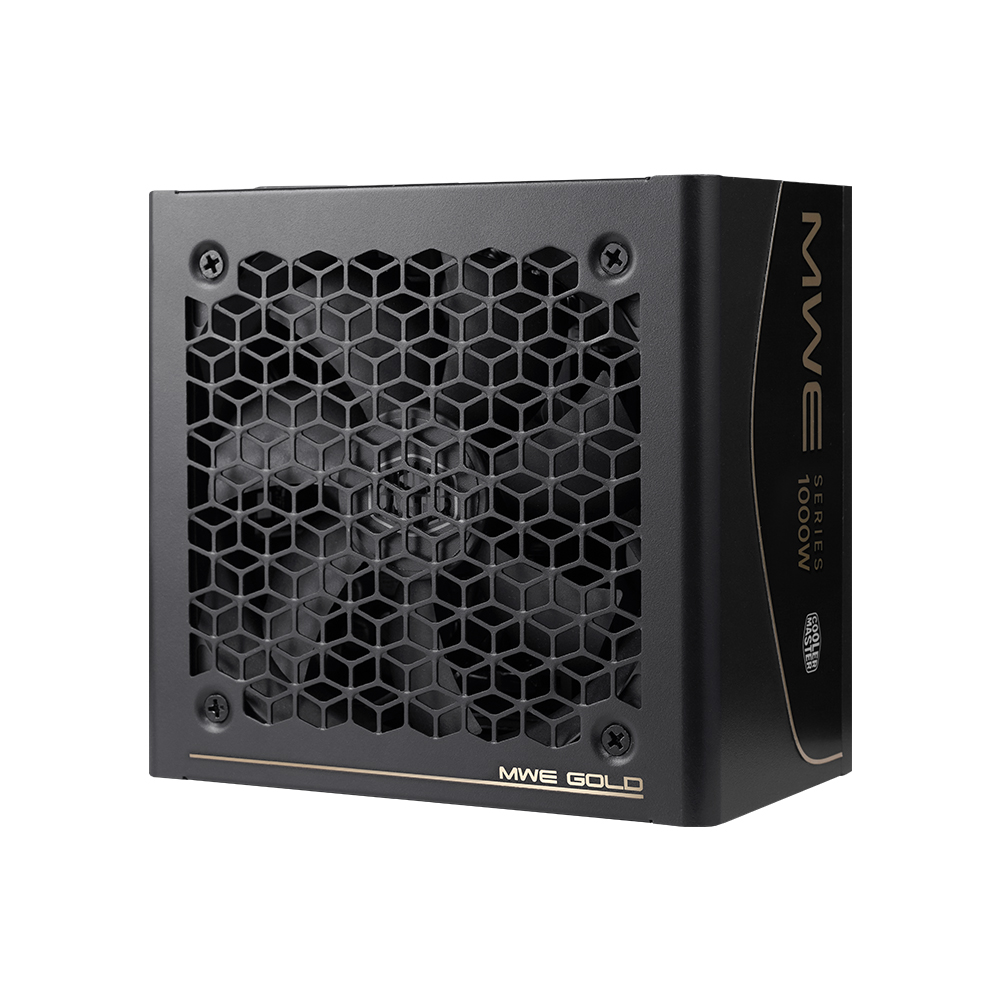

'쿨러마스터 MWE Gold V4 1000 ATX3.1 블랙'은 쿨러마스터의 대표적인 파워서플라이 라인업인 MWE GOLD 시리즈의 4번째 버전으로, 80PLUS GOLD 인증을 지니고 있는 ATX 3.1 규격의 파워서플라이입니다. 섀시 전체는 고급스러운 블랙 색상을 바탕으로, 골드 등급이라는 이름에 걸맞게 금색으로 제품명을 적어 세련된 느낌을 더하고 있는데요. 여기에 내부 PCB에는 더욱 든든한 내구성을 위해 보호용 컨포멀 코팅을 적용하여 습기, 먼지, 오염 물질로부터 부품을 안전하게 보호하는 특징을 지니고 있습니다. 또한 섀시 길이는 14cm로 콤팩트함을 보여주고 있는데요. 덕분에 ATX 파워서플라이를 지원하는 다양한 케이스와의 우수한 호환성까지 갖추고 있는 것을 확인할 수 있습니다.

105℃ 스펙의 일본 Toshin Kogyo 社 1차 커패시터 사용

본 제품의 내부에 사용된 1차 커패시터는 일본 Toshin Kogyo 社의 LGW 450V / 820μF / 105℃ 스펙 1개가 사용되었습니다. 105℃ 규격에 해당하는 이와 같은 스펙의 커패시터는 일반적인 저가형의 부품과 비교했을 때 고온 환경에서 보다 안정적인 내구성을 기대할 수 있어, 파워서플라이를 장기간 사용하는 경우에도 상대적으로 더 나은 수명과 안정성을 기대할 수 있습니다.

퍼플 & 블랙 듀얼 컬러가 적용된 12V-2x6 커넥터 탑재

12+4 Pin 보조 전원을 사용하는 차세대 그래픽카드와 1:1로 직접 연결되어 하나의 케이블로 최대 600W의 전력을 공급합니다. 특히 커넥터 단자에 보라색과 검은색이 혼용된 듀얼 컬러 체계를 적용한 점이 눈에 띄는데요. 유저는 보라색 포인트의 노출 여부만으로 커넥터가 그래픽카드 슬롯 끝까지 완벽히 밀착되었는지를 눈으로 즉시 구분할 수 있어, 오체결로 인한 접촉 불량을 사전에 점검할 수 있는 특징을 지니고 있습니다.

그래픽 카드의 안전을 위한 쿨러마스터의 기술 'GPU Shield' 기능 탑재

쿨러마스터에 따르면, 지능형 전류 관리 기술인 GPU SHIELD 기술은 집적 회로(IC)를 사용하여 12V-2x6 케이블의 개별 전류를 능동적으로 모니터링하고, 케이스 내장 LED 경고, 부저 경고, 개별 와이어 과전류 보호와 같은 가시성, 경고, 능동적 개입 기능의 조합을 통해 GPU 를 보호하는 기능인데요. 해당 기술은 디지털 IC 와 전류 불균형 알고리즘(CIA)에 의해 구동되는 매우 정교한 설계로써, 이 알고리즘은 12V-2x6 케이블의 6 개 (+12V) 와이어 모두의 전류 판독값을 실시간으로 분석하고, 전류 불균형이 설정된 임계값을 초과하는지 능동적으로 확인하고 있습니다.

본 제품에 탑재된 GPU SHIELD 기능은 섀시 본체의 커넥터 부 LED 인디케이터를 통해 총 세 가지의 상태를 표시하고 있습니다. 정상인 경우에는 초록색 LED가 점등되며, 특정 케이블에 9.3A을 초과하는 전류가 감지되면 비정상을 나타내는 적색 LED를 깜빡이며 나타내고, 마지막으로 이러한 불균형이 지속되어 12A를 초과하면 3분 내 공급 차단이 이루어지는데요. 또한 순간적으로 멜팅이 발생할 수 있는 15A를 넘어서게 되는 경우, 경고 없이 즉시 전원을 차단하여 12V-2x6 커넥터와 그래픽카드를 보호합니다. 이러한 기술 덕분에 고성능 그래픽카드를 사용하는 유저라도 더욱 안심하고 PC 시스템을 구성할 수 있을 것으로 판단됩니다.


최대 93.09%, 전체 평균 91.78%의 높은 출력 효율

'쿨러마스터 MWE Gold V4 1000 ATX3.1 블랙'은 80PLUS PLATINUM 등급의 출력 효율 인증을 받았습니다. 일반적인 220V AC 환경에서 테스트한 결과 전체 부하 구간에 걸친 평균 효율은 약 91.78%로 측정되었으며, 이 중 40% 부하 구간에서 약 93.09%의 최대 출력 효율을 보여주었는데요. 가장 낮은 출력 효율도 88.24%으로 측정된 만큼, 전체적으로 골드 등급을 만족하는 높은 출력 효율을 지니고 있는 것으로 판단됩니다.

제로팬기능이 탑재된 120mm 크기의 HDB 쿨링팬 탑재

본 제품은 120mm 크기의 HDB 방식 쿨링팬을 탑재하고 있으며, 별도의 조작부 없이 내부의 온도에 따라 작동하는 제로팬 기능이 적용되어 있는데요. 이를 고려하여 쿨링팬 RPM과 소음도를 측정한 결과, 약 20% 부하구간까지는 쿨링팬이 작동하지 않았습니다.

30% 구간에서 719 RPM, 약 19.8dB(A)의 소음도로 작동한 쿨링팬은 50% 구간까지 일정한 속도를 보여주었으며, 60% 이후에는 점진적으로 상승하였는데요. 최대 부하 구간인 100%에서는 90% 구간과 비슷한 RPM을 유지하다가 간헐적으로 약 2057 RPM까지 상승하여 내부 온도를 빠르게 식히는 모습을 보여주었으며, 이때 최대 45.4dB(A)의 소음도를 보여주었습니다. 제품의 출력용량이 정격 1000W에 달하는 점과, 일반적인 PC 유저들의 사용 부하 구간이 대부분 80% 이하에 머무는 점을 고려한다면, 본 제품은 비교적 정숙한 소음도를 지닌 것 으로 판단됩니다.

GPU SHIELD 탑재로 그래픽카드까지 더욱 안전하게!

쿨러마스터 MWE Gold V4 1000 ATX3.1 블랙
